Utskriftssystemet kan ha forskjellige konfigurasjoner for å passe ulike utskriftsmiljø. Skriveren din har grunnleggende maskinvaredeler som kan utvides med tilleggsutstyr. I tabellen nedenfor finner du beskrivelser på de viktigste delene.
MERK
Denne bruksanvisningen bruker funksjonelle navn på deler i utskriftssystemet. Noen ganger trenger du imidlertid det kommersielle navnet, for eksempel for å bestille tilleggsutstyr. Bruk da tabellen med de kommersielle navnene.
Tilgjengeligheten av tilleggsutstyr varierer fra land til land.
Basisutskriftssystem med hovedpapirmodul

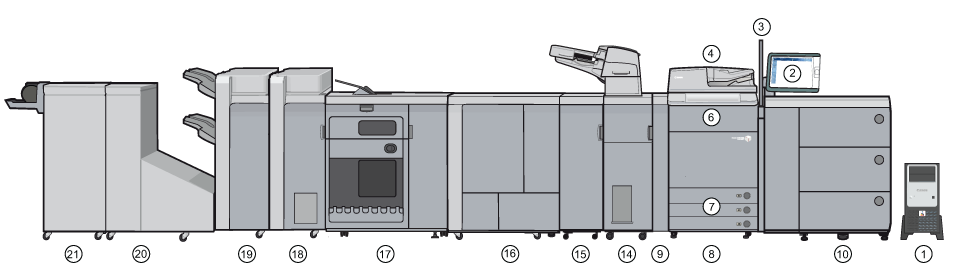

Eksempel på et utskriftssystem som er utvidet med flere typer tilleggsutstyr for inn- og utmating.|
Beskrivelse hovedmaskinvaredeler |
|
|---|---|
|
1 |
PRISMAsync Print Server, styrer ytelse, arbeidsflyt, bildekvalitet og fargekvalitet på utskriftssystemet. |
|
2 |
Kontrollpanel, som er det sentrale informasjonspunktet for operatøren. |
|
3 |
Ved hjelp av varsellampen for operatører kan du kontrollere utskriftssystemet på avstand. |
|
4 |
Automatisk dokumentmater, for å kopiere og skanne originaler. |
|
5 |
Deksel, bare nødvendig for et utskriftssystem. |
|
6 |
Deksel for tonerkammer, for å få tilgang til tonerkassettene. |
|
7 |
Interne papirskuffer, for å romme medier. |
|
8 |
Utskriftsmodul, der utskriftsprosessen tar sted. |
|
9 |
Avfallstonerkammer, for å få tilgang til beholder for toneravfall. |
|
10 |
Papirmodul, for å romme medier. |
|
11 |
Hovedpapirmodul, for å romme medier. Eller hovedpapirmodul XL for lange medier (vises ikke). |
|
12 |
Spesialmater, kan du manuelt mate inn spesielle medier, konvolutter og fanepapir. |
|
13 |
Leveringsbrett, til å samle det som skrives ut. |
|
14 |
Innsetter, til å mate (forhåndstrykt) omslag og innsettingsark. |
|
15 |
Profesjonell hullmaskin med utskiftbare stansesett, for å lage hull eller riller i utskrifter. |
|
16 |
Limfreser, for å lage liminnbundne og beskårne bøker. |
|
17 |
Stablingsenhet med høy kapasitet, til å stable store hauger med utskrift. |
|
18 |
Falseenhet, til å false utskriften på ulike måter. |
|
19 |
Stable- / stifteenhet, til å stifte og stable det som skrives ut. En ryggstifteenhet lager hefter med ryggstifting. En hullenhet lager hull i utskriften. |
|
20 |
Heftetrimmer, til å trimme forkanten på hefter. |
|
21 |
Toknivstrimmer, til å trimme topp- og bunnkantene på hefter. |
|
Alternativ |
Kommersielt navn |
|---|---|
|
Automatisk dokumentmater |
Duplex Color Image Reader Unit-M |
|
Skriverdeksel |
Printer Cover-H |
|
Spesialmater |
Stack Bypass-C / Stack Bypass Alignment Tray-D |
|
Papirmodul |
Multi-drawer Paper Deck-C1 eller D1 (papirmagasin med flere skuffer) |
|
Hovedpapirmodul |
POD Deck Lite-C |
|
Hovedpapirmodul XL |
POD Deck Lite XL-A |
|
Innlegger |
Document Insertion Unit-N |
|
Etterbehandler |
Kommersielt navn |
|---|---|
|
Leveringsbrett |
Copy Tray-R |
|
Profesjonell hullmaskin |
Multi Function Professional Puncher-B |
|
Liminnbinder |
Perfect Binder-E |
|
Stableenhet med høy kapasitet |
High Capacity Stacker-H |
|
Mappe |
Paper Folding Unit-J |
|
Stable-/stifteenhet |
Profesjonell stable-/stifteenhet: Staple Finisher-W PRO eller Booklet Finisher-W PRO Standard stable-/stifteenhet: Staple Finisher-AC eller Booklet Finisher-AC |
|
Heftetrimmer |
Booklet Trimmer-F |
|
Toknivsheftetrimmer |
Two-Knife Booklet Trimmer-A |
|
DFD (etterbehandlingsenhet for dokumenter) |
DFD kobles til skriveren med: Adapter-A2/B1 Finisher Bridge-A1 |
|
eWire |
GBC eWire Pro |
