El sistema de impresión puede tener diferentes configuraciones para coincidir con diferentes entornos de impresión. La impresora tiene piezas de hardware básicas que se pueden ampliar con opciones. En la siguiente tabla se incluyen descripciones de las piezas principales.
NOTA
En este manual se utilizan nombre funcionales para las piezas del sistema de impresión. Sin embargo, a veces necesitará el nombre comercial, por ejemplo, para pedir una opción. A continuación, se muestra la tabla con los nombres comerciales.
La disponibilidad de las opciones es diferente en cada país.

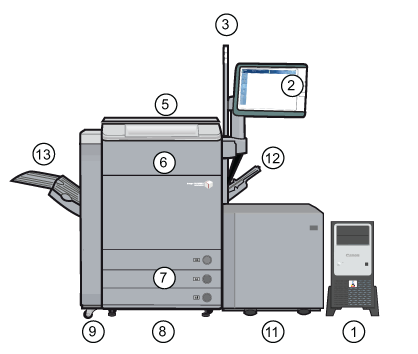

Sistema de impresión básico con módulo de papel de gran espesor

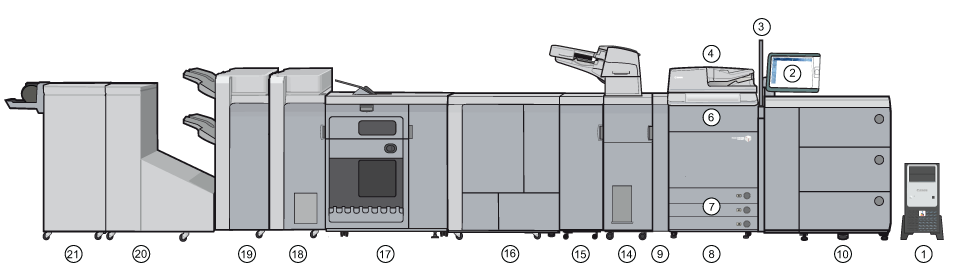

Ejemplo de un sistema de impresión, ampliado con varias opciones de entrada y salida|
Descripción de piezas de hardware principales |
|
|---|---|
|
1 |
PRISMAsync Print Server dirige el rendimiento, el flujo de trabajo, la calidad de imagen y la calidad de color del sistema de impresión. |
|
2 |
Panel de control, que es el punto central de información para el operador. |
|
3 |
Indicador de precaución del operador, para mostrar el estado del sistema de impresión a distancia. |
|
4 |
Alimentador automático de documentos, para copiar o capturar originales. |
|
5 |
Tapa, solo es necesaria para un sistema de solo impresión. |
|
6 |
Tapa del compartimento de tóner, para acceder a los cartuchos de tóner. |
|
7 |
Bandejas de papel internas, para mantener el material. |
|
8 |
Módulo de impresión, donde tiene lugar el proceso de impresión. |
|
9 |
Compartimento de tóner residual, para acceder al contenedor de tóner residual. |
|
10 |
Módulo de papel, para mantener el material. |
|
11 |
Módulo de papel de gran espesor, para mantener el material. O bien, módulo de papel de gran capacidad XL que contenga material largo (no se muestra). |
|
12 |
Alimentador especial, para introducir manualmente material especial, sobres y separadores. |
|
13 |
Bandeja de salida, para recoger la salida impresa. |
|
14 |
Unidad de inserción, para insertar portadas (preimpresas) y hojas de encarte. |
|
15 |
Perforadora profesional con juegos de troquel reemplazables para perforar o plegar la salida impresa. |
|
16 |
Encuadernadora Perfect Binder, para crear libros perfectamente encuadernados y cortados. |
|
17 |
Unidad de apilado de gran capacidad, para apilar grandes pilas de salida. |
|
18 |
Plegadora, para plegar la salida de distintas maneras. |
|
19 |
Unidad de apilado/grapadora, para grapar y apilar la salida impresa. Una unidad de enlomado crea cuadernillos enlomados. Una unidad de perforación perfora la salida impresa. |
|
20 |
Guillotina de folletos, para recortar el borde anterior de los folletos. |
|
21 |
Cizalla de doble hoja, para recortar los bordes superior e inferior de los folletos. |
|
Opción |
Nombre comercial |
|---|---|
|
Alimentador automático de documentos |
Unidad Lectora Color Dúplex M |
|
Cubierta de la impresora |
Printer Cover-H |
|
Alimentador especial |
Bandeja de Alimentación C / Bandeja de Alineación para la Bandeja de Alimentación D |
|
Módulo de papel |
Depósito de papel multibandeja C1 o D1 |
|
Módulo de papel de gran espesor |
Depósito POD Sencillo C |
|
Módulo de papel de gran capacidad XL |
Depósito POD Sencillo XL-A |
|
Unidad de inserción |
Unidad de Inserción N |
|
Unidad de acabado |
Nombre comercial |
|---|---|
|
Bandeja de salida |
Bandeja de Salida R |
|
Perforadora profesional |
Multi Function Professional Puncher-B |
|
Unidad de encuadernado |
Perfect Binder-E |
|
Unidad de apilado de gran capacidad |
Apilador de Alta Capacidad H |
|
Carpeta |
Unidad Plegadora de Papel J |
|
Apilador/grapadora |
Apilador o grapadora profesional: Unidad de Acabado Grapadora W PRO o Unidad de Acabado de Cuadernillos W PRO Apilador/grapadora estándar: Unidad de Acabado Grapadora AC o Unidad de Acabado de Cuadernillos AC |
|
Guillotina de folletos |
Cizalla de Cuadernillos F |
|
Guillotina de folletos de doble hoja |
Two-Knife Booklet Trimmer-A |
|
DFD (dispositivo de acabado de documentos) |
El DFD se conecta a la impresora con: Adapter-A2/B1 Finisher Bridge-A1 |
|
eWire |
GBC eWire Pro |
