Utskriftssystemet kan ha olika konfigurationer som överensstämmer med olika utskriftsmiljöer. Skrivaren har grundläggande maskinvarudelar som kan utökas med tillval. I nedanstående tabell hittar du beskrivning av delarna.
OBS!
I den här handboken används funktionsnamn för delarna. I bland behövs kanske kommersiella namn, till exempel när du måste beställa ett tillval. Använd då tabellen med kommersiella namn.
Tillgängligheten för tillval varierar mellan olika länder.

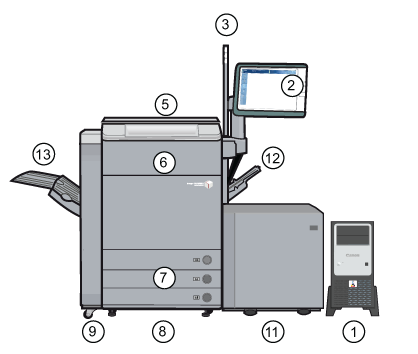

Grundläggande utskriftssystem med standardpappersmodul

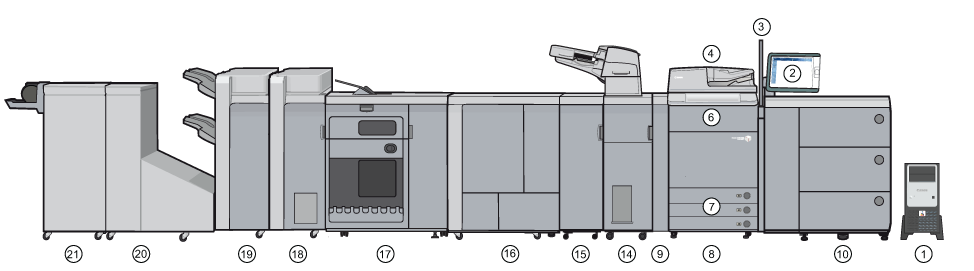

Exempel på utskriftssystem, utökat med flera inmatnings- och utmatningsalternativ|
Beskrivning av vanliga maskinvarudelar |
|
|---|---|
|
1 |
PRISMAsync Print Server, kontrollerar utskriftsenhetens prestanda, arbetsflöde, bildkvalitet och färgkvalitet. |
|
2 |
Kontrollpanel, som är den centrala informationspunkten för operatören. |
|
3 |
Operatörsvarningslampan, visar utskriftssystemets status på avstånd. |
|
4 |
Automatisk dokumentmatare, för att kopiera och skanna original. |
|
5 |
Lucka, behövs bara för enbart utskriftssystem. |
|
6 |
Tonerenhetens lock, används för att få åtkomst till tonerkassetter. |
|
7 |
Interna pappersfack, används för material. |
|
8 |
Utskriftsmodul, där själva utskriften sker. |
|
9 |
Tonerspillock, för att få åtkomst till tonerspillbehållaren. |
|
10 |
Pappersmodul, för material. |
|
11 |
Standardpappersmodul, för material. Alternativt, standardpappersmodul XL för långa material (visas inte). |
|
12 |
Specialmatare, för att manuellt mata specialmaterial, kuvert och flikpapper. |
|
13 |
Utmatningsfack, för att samla utmatat material. |
|
14 |
Iläggsenhet, för att mata (förtryckta) omslag och flikark. |
|
15 |
Professionell hålslag med utbytbara färgset, föra att göra hål i utskriften eller vika utskriften. |
|
16 |
Riktig bokbindare, för att skapa perfekt bundna och beskurna böcker. |
|
17 |
Högkapacitetsstaplare, för att bunta stora utmatningsbuntar. |
|
18 |
Falsfunktion, för att vika utskriften åt olika håll. |
|
19 |
Bunt-/häftenhet, för att häfta och bunta utmatat material. Sadelhäftade broschyrer skapas med sadelhäftningsenheten. En stansningsenhet slår hål på utmatat material. |
|
20 |
Broschyrbeskärning, för att beskära broschyrers framkant. |
|
21 |
Broschyrbeskärning med dubbla knivar, för att beskära broschyrers över- och underkanter. |
|
Alternativ |
kommersiellt namn |
|---|---|
|
Automatisk dokumentmatare |
Duplex Color Image Reader Unit-M |
|
Skrivarlucka |
Printer Cover-H |
|
Specialarkmatare |
Stack Bypass-C / Stack Bypass Alignment Tray-D |
|
Pappersenhet |
Pappersmagasin-C1 eller -D1 med flera lådor |
|
Standardpappersmodul |
POD Deck Lite-C |
|
Standardpappersmodul XL |
POD Deck Lite XL-A |
|
Iläggsenhet |
Document Insertion Unit-N |
|
Efterbehandlare |
kommersiellt namn |
|---|---|
|
Utmatningsfack |
Copy Tray-R |
|
Professionell stansningsenhet |
Multi Function Professional Puncher-B |
|
Riktig inbindning |
Perfect Binder-E |
|
Högkapacitetsstaplare |
High Capacity Stacker-H |
|
Mapp |
Paper Folding Unit-J |
|
Bunt-/häftenhet |
Professionell bunt-/häftenhet: Staple Finisher-W PRO eller Booklet Finisher-W PRO Standardbunt-/häftenhet: Staple Finisher-AC eller Booklet Finisher-AC |
|
Broschyrbeskärning |
Booklet Trimmer-F |
|
Broschyrbeskärning med två knivar |
Two-Knife Booklet Trimmer-A |
|
DFD (Document Finishing Device) |
DFD ansluts till skrivaren med: Adapter-A2 Finisher Bridge-A1 |
|
eWire |
GBC eWire Pro |
