System drukowania występuje w różnych konfiguracjach dostosowanych do różnych środowisk drukowania. Drukarka jest wyposażona w części podstawowe, które można rozbudować za pomocą opcji. W poniższej tabeli znajduje się opis części głównych.
UWAGA
Niniejsza instrukcja używa nazw funkcjonalnych na określenie części systemu drukowania. Niekiedy jednak zachodzi konieczność zastosowania nazwy handlowej, na przykład w celu zamówienia opcji. W takich sytuacjach przydatna jest tabela z nazwami handlowymi.
Dostępność opcji różni się w zależności od kraju.

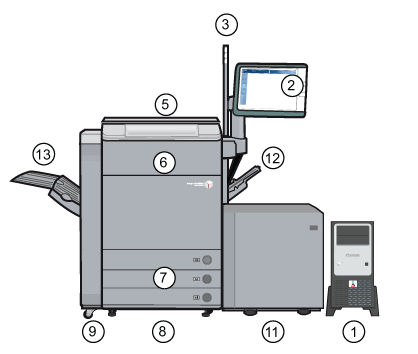

Podstawowy system drukowania z dużym modułem papieru

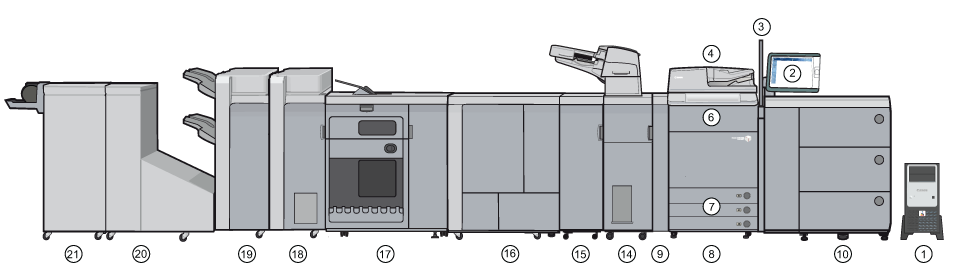

Przykład systemu drukowania rozbudowanego o kilka opcji podawania i odbioru wydruków|
Opis części głównych |
|
|---|---|
|
1 |
Serwer PRISMAsync Print Server steruje wydajnością systemu drukowania, przepływem pracy oraz jakością wydruków i odwzorowania barw. |
|
2 |
Panel sterujący będący centralnym punktem informacyjnym dla operatora. |
|
3 |
Kontrolka ostrzegawcza wyświetlająca zdalnie stan systemu drukowania. |
|
4 |
Automatyczny podajnik dokumentów do kopiowania i skanowania oryginałów. |
|
5 |
Pokrywa niezbędna jedynie w przypadku systemów służących tylko do drukowania. |
|
6 |
Pokrywa komory toneru umożliwiająca dostęp do zasobników z tonerem. |
|
7 |
Wewnętrzne tace na papier do przechowywania nośników |
|
8 |
Moduł drukowania, w którym odbywa się proces drukowania. |
|
9 |
Komora na zużyty toner umożliwiająca dostęp do pojemnika na zużyty toner. |
|
10 |
Moduł papieru do przechowywania nośników. |
|
11 |
Duży moduł papieru do przechowywania nośników. Lub duży moduł papieru XL do przechowywania długich nośników (niepokazany). |
|
12 |
Podajnik specjalny do ręcznego podawania nośników specjalnych, kopert i papieru z zakładkami. |
|
13 |
Taca odbiorcza do gromadzenia wydruków. |
|
14 |
Podajnik do podawania (wstępnie zadrukowanych) okładek i wkładek. |
|
15 |
Profesjonalny dziurkacz z wymiennymi zestawami form tłoczników, w celu dziurkowania lub fałdowania wydruków. |
|
16 |
Oklejarka do tworzenia idealnie zbindowanych i przyciętych książek. |
|
17 |
Układarka o dużej pojemności do układania dużych stosów wydruków. |
|
18 |
Składarka do składania wydruków lub kopii na różne sposoby. |
|
19 |
Układarka/zszywacz do układania i zszywania wydruków. Moduł zszywania zeszytowego tworzy zszywane broszury. Moduł dziurkowania dziurkuje wydruki. |
|
20 |
Trymer broszur do przycinania krawędzi wiodącej broszur. |
|
21 |
Trymer z dwoma nożami do przycinania krawędzi górnej i dolnej broszur. |
|
Opcja |
Nazwa handlowa |
|---|---|
|
Automatyczny podajnik dokumentów: |
Duplex Color Image Reader Unit-M |
|
Pokrywa drukarki |
Printer Cover-H |
|
Tor boczny |
Stack Bypass-C / Stack Bypass Alignment Tray-D |
|
moduł papieru |
Wieloszufladowy podajnik papieru-C1 lub -D1 |
|
Duży moduł papieru |
POD Deck Lite-C |
|
Duży moduł papieru XL |
POD Deck Lite XL-A |
|
Podajnik dokumentów |
Document Insertion Unit-N |
|
Finisher |
Nazwa handlowa |
|---|---|
|
Taca odbiorcza |
Copy Tray-R |
|
Profesjonalny dziurkacz |
Multi Function Professional Puncher-B |
|
Oklejarka |
Perfect Binder-E |
|
Odbiornik o dużej pojemności (HCS) |
High Capacity Stacker-H |
|
Folder |
Paper Folding Unit-J |
|
Układarka/zszywacz |
Opis układarki/zszywacza Staple Finisher-W PRO lub Booklet Finisher-W PRO Standardowy moduł układarki/zszywacza Staple Finisher-AC lub Booklet Finisher-AC |
|
Trymer broszur |
Booklet Trimmer-F |
|
Trymer broszur z dwoma nożami |
Two-Knife Booklet Trimmer-A |
|
DFD (Document Finishing Device) |
Do podłączenia urządzenia DFD do drukarki służą: Adapter-A2 Finisher Bridge-A1 |
|
eWire |
GBC eWire Pro |
