Wenn Sie eine bestimmte Quellfarbe oder eine Schmuckfarbe gedruckt haben, kann es erforderlich sein, zu prüfen, ob die wiedergegebene Farbe der Quellfarbe ausreichend gleicht. Oder Sie möchten wissen, wie genau der Drucker Farben auf bestimmten Materialien im Allgemeinen wiedergibt. Deshalb müssen Sie wissen, wie Sie einen Farbunterschied ausdrücken und berechnen.
In diesem Thema werden verschiedene Berechnungsmethoden beschrieben und erläutert, wie sie in Farbbewertungen eingesetzt werden können.
Der Farbvergleich erfolgt immer im gleichen geräteunabhängigen Farbraum, z. B. dem CIELAB-Farbraum. Sie können buchstäblich eine Linie zwischen zwei Farben in einem CIELAB-Farbraum ziehen, um zu zeigen, wie ähnlich oder verschieden sie sind. Daher wird ein Farbunterschied auch als Abstand zwischen Farben bezeichnet. Der CIELAB-Farbraum repräsentiert die Farben, wie wir sie sehen. Ein Wert, der den Unterschied beschreibt, gibt automatisch an, ob der Unterschied wahrscheinlich sichtbar ist oder nicht.
Der Unterschied zwischen zwei Farben oder zwei Farbgruppen kann durch eine Farbmetrik ausgedrückt werden. In diesem Thema werden zunächst die CIELAB-Farbräume und dann die daraus abgeleiteten Farbmetriken beschrieben.
Der CIELAB-Farbraum wurde vom Commission Internationale d'Eclairage (CIE) entwickelt und stellt einen dreidimensionalen Bereich dar, in dem jede Farbe durch ihre Position eindeutig ist. Der LAB-Farbwert beschreibt die Position der Farbe im CIELAB-Farbraum.
Die varioPRINT iX-series-Profile, Farbvalidierungstests, Schmuckfarbenbibliotheken und die Materialgruppenkalibrierung verwenden den CIELAB-Farbraum, um Farbwerte und Farbunterschiede geräteunabhängig zu definieren.
Mit einem Spektralfotometer können Sie die CIELAB-Farbwerte der gedruckten Farben ablesen. PRISMAsync Print Server-Software kann die gemessenen LAB-Werte in weiteren Berechnungen verarbeiten.
Es gibt zwei Varianten des CIELAB-Farbraums: CIE L*a*b* und CIE L*C*h*.
Der CIE L*a*b*-Farbraum wird verwendet, um Farben zu beschreiben und Farbunterschiede sichtbar zu machen. Der CIE L*a*b*-Farbraum basiert auf der Tatsache, dass das menschliche Auge visuelle Informationen in drei Signale umwandelt: hell - dunkel, rot - grün sowie gelb - blau.

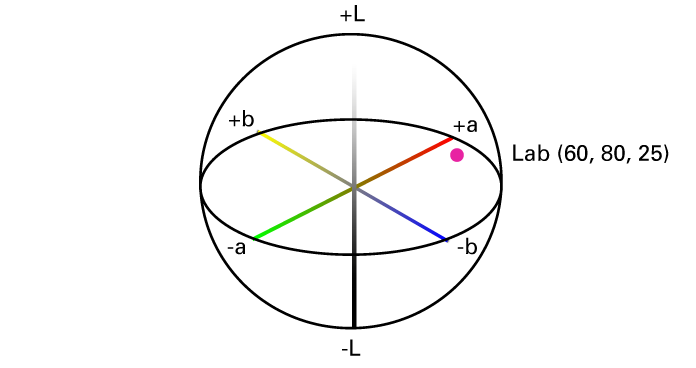

CIE L*a*b*Die CIE L*a*b*-Farbraumkomponenten sind die folgenden:
L*: Die Helligkeitskomponente reicht von 0 bis 100.
a*: Die Rot-Grün-Komponente, bei der +a* für Rot und -a* für Grün steht, wobei die Werte zwischen -128 und +127 liegen.
b*: Die Gelb-Blau-Komponente, bei der +b* für Gelb und -b* für Blau steht, wobei die Werte zwischen -128 und +127 liegen.
CIE L*C*h* verwendet die Komponenten L*, C* und h*, wobei die Komponenten C* und h* aus den Koordinaten a* und b* des CIE L*a*b*-Modells berechnet werden.
Eine Farbe hat in CIE L*C*h* und CIE L*a*b* dieselbe Position, verwendet aber andere Notationen.
CIE L*C*h*Der L*C*h*-Farbraum verwendet die folgenden Komponenten:
L*: Die Helligkeitskomponente reicht von 0 bis 100. Die L*-Komponente ist dieselbe wie in L*a*b*.
C*: Die Chrominanz-Komponente, der Abstand von der Helligkeitsachse, reicht von 0 an den Achsen bis über 100 am Rand.
h*: Der in Grad ausgedrückte Farbtonwinkel, wobei 0° die Position auf der +a*-Achse und 180° die Position auf der +a*-Achse bedeutet.
Die allgemeinste Metrik, um den Unterschied zwischen zwei Farben in CIELAB auszudrücken, ist Delta E. Der Delta E-Wert prognostiziert, wie das menschliche Auge den Farbunterschied wahrnimmt.
Delta E bietet nicht immer ausreichend Informationen zu Farbunterschieden. Daher verwenden die meisten Farbbewertungen auch andere Metriken. Die Interpretation eines Delta E-Werts bleibt subjektiv. Die Auswirkung eines bestimmten Delta E-Werts hängt von der Anwendung und sogar von der Farbe ab. Das menschliche Auge kann z. B. einen Unterschied zwischen gräulichen Farben besser erkennen als zwischen stark gesättigten Farben.
Unterschied zwischen zwei Farben in CIELAB Der folgende Delta E-Bereich zeigt, wie die Werte von Delta E für eine bestimmte Farbbewertung interpretiert werden können.
Ein Delta E-Wert kleiner als 1 ist für das menschliche Auge nicht sichtbar.
Ein Delta E-Wert zwischen 1 und 2 ist bei genauer Betrachtung sichtbar.
Ein Delta E-Wert zwischen 2 und 10 ist auf einen Blick sichtbar.
Der Drucker verwendet zwei Varianten von Delta E:
Delta E 2000, △E00, der Industriestandard.
Delta E 1976, △E76, basierend auf einer weniger komplizierten und genauen Abstandsberechnung.
Um mehr Farbunterschiedsinformationen als den gesamten Farbunterschied Delta E anzuzeigen, wird der Farbtonfehler △H (Delta H) verwendet.
Sie können sich Delta H als den Farbunterschied vorstellen, der übrig bleibt, wenn die Helligkeits- und Chrominanzunterschiede ignoriert werden.
△L (Delta L) ist der Helligkeitsunterschied zwischen den beiden Farben. |ΔL| ist der Absolutwert von △L (Delta L).
Das gewichtete |ΔL| betont die Farbunterschiede bei hellen Grautönen stärker, bei denen der K-Wert unter 50 % liegt. Ziel der Gewichtung ist es, die Bedeutung des Helligkeitsfaktors für sehr dunkle Grautöne zu reduzieren. Das menschliche Auge erkennt in der Regel keine Fehler im sehr dunkelgrauen Farbbereich. Diese Gewichtungsdefinition entspricht der IDEAlliance G7-Spezifikation.
In der Nähe der Grau-Achse, also für nahezu neutrale Farben, ist der Einsatz von Delta H nicht ausreichend. Stattdessen wird die Verwendung der △Ch (Delta Ch)-Metrik vorgeschlagen.
Die Metrik, die als Chromatizität bezeichnet wird, kann Fehler beim Grauabgleich aufdecken.
Das gewichtete ΔCh betont die Farbunterschiede zwischen gemischten Grautönen stärker, bei denen C unter 50 % liegt. Ziel der Gewichtung ist es, die Bedeutung des Grauabgleichs für sehr dunkle Grautöne zu reduzieren. Diese Dunkelgrau-Fehler sind schwer zu handhaben und werden meist mit schwarzer Tinte gedruckt. Diese Gewichtungsdefinition entspricht der IDEAlliance G7-Spezifikation.
