Limpar (passar um cotonete) as cabeças de impressão

Introdução

A tinta e outros resíduos tendem a acumular-se no fundo dos bicos da cabeça de impressão e têm de ser limpos semanalmente e mais frequentemente.

Equipamento

Óculos de segurança com proteções laterais
Luvas (por exemplo: Ansell Microflex 93-260)
Cotonete com ponta de espuma
Pano de limpeza 10 cm x 10 cm (sem pelos)
Álcool isopropílico - IPA(>= 98%)

NOTA

Coloque algumas cotonetes na garrafa pequena com álcool isopropílico (IPA) suficiente para cobrir as pontas de espuma. Coloque a garrafa perto da porta de manutenção antes de iniciar. Pode também preparar alguns panos sem pelos embebidos em álcool isopropílico.

Este procedimento assume que a porta de acesso para manutenção ainda está aberta do procedimento anterior. Caso contrário, clique em Deslocar carrinho e abra a porta.

Procedimento

Selecione uma das cotonetes da garrafa de álcool isopropílico (IPA). Utilize o rebordo do recipiente para limpar o excesso de álcool da cotonete. Também pode utilizar um pano embebido em álcool isopropílico.

IMPORTANTE
Mantenha as cotonetes limpas antes de usar. Não mergulhe uma cotonete usada na solução de álcool isopropílico (IPA).

Não deixe que a costura da espuma toque no fundo da cabeça de impressão. Isso pode danificar a cabeça de impressão. Consulte a figura em baixo.

Orientação correta da cotonete

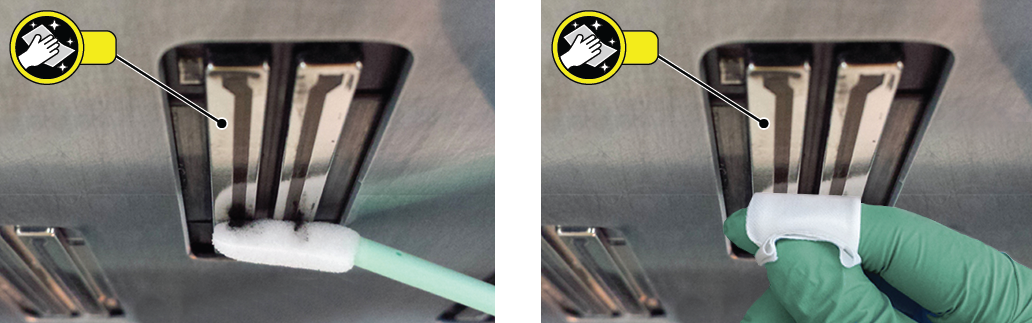

Coloque a ponta de espuma da cotonete ou o pano sem pelos numa extremidade da cabeça de impressão, tal como ilustrado na figura abaixo.
Lentamente, desloque a cotonete ou o pano de uma extremidade da cabeça de impressão para a outra. Isto deve levar aproximadamente 2 segundos.
Rode a cotonete ou dobre o pano para usar o lado limpo e repita os passos 2 e 3 para a cabeça de impressão seguinte.
Utilize uma cotonete nova e seca para limpar à volta das aberturas para a cabeça de impressão. Passe a cotonete à volta do perímetro da abertura. Veja o percurso na figura em baixo.
Utilize a ponta da cotonete para as extremidades curtas. Rode a cotonete para o lado da costura para limpar as extremidades longas.
Tenha especial cuidado para remover a tinta do espaço entre as placas de metal da cabeça de impressão e a placa de base do carrinho. Veja a área indicada pelas elipses brancas na figura em cima.
Elimine a cotonete. Utilize uma cotonete nova e seca para limpar à volta da segunda cabeça de impressão.
NOTA
Uma única cotonete ou pano molhado é utilizado para limpar a superfície de duas cabeças de impressão. Para limpar as aberturas à volta da cabeça de impressão, é utilizada uma cotonete seca nova para cada cabeça de impressão.

IMPORTANTE
Nunca utilize a mesma cotonete para limpar dois canais de cor diferente.

Nunca "esfregue" a cabeça de impressão com uma cotonete pois isso irá arrastar detritos para os outros bicos.
Repita os passos 1 a 7 para as duas cabeças de impressão seguintes.
Continue até que todas as cabeças de impressão estejam limpas.
Inspecione todas as cabeças de impressão para ver se há resíduos de tinta. Se necessário, remova os resíduos com uma cotonete limpa.
Feche a porta de acesso para manutenção.

Como proceder a seguir

Limpe a parte de baixo do carrinho. Consulte Limpar a parte de baixo do carrinho.
Realize uma manutenção automática com o AMS. Consulte Recuperar bicos por AMS.
