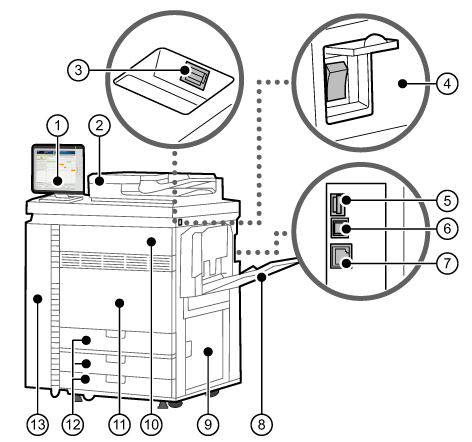

Części modułu drukowania

1

Panel sterowania do obsługi systemu drukowania oraz przeprowadzania codziennych zadań i konserwacji

2

Automatyczny podajnik dokumentów do kopiowania i skanowania oryginałów (opcjonalny)

3

Moduł drukowania

Wejście USB (przód) w celu podłączenia do drukarki urządzeń takich jak pamięć USB

UWAGA

Wejście USB obsługuje USB 2.0.

4

Główny włącznik zasilania

5

Wejście USB (tył) w celu podłączenia do drukarki urządzeń takich jak twardy dysk

UWAGA

Wejście USB obsługuje USB 3.0.

6

Złącze USB w celu podłączenia kabla USB podczas podłączania drukarki do komputera

UWAGA

Złącze USB obsługuje USB 2.0.

7

Port LAN do podłączania modułu drukowania do serwera wydruku

8

Podajnik specjalny do ręcznego podawania nośników specjalnych, kopert i papieru z zakładkami

9

Prawa dolna pokrywa modułu drukowania

10

Pokrywa komory toneru umożliwiająca dostęp do zasobników z tonerem

11

Przednia pokrywa modułu drukowania

12

Wewnętrzne tace na papier do przechowywania nośników

13

Przednie drzwiczki modułu drukowania

UWAGA

Otwórz tę pokrywę, aby usunąć zacięty papier lub wymienić pojemnik na zużyty toner.

1

Wyłącznik samoczynny modułu drukowania w celu wykrycia nieszczelności i wycieków

2

Przycisk testowy modułu drukowania do okresowej kontroli wyłącznika samoczynnego

3

Przełącznik odwilgacający do suszenia nośników

4

Główny przewód zasilający

1

Zasobniki z tonerem

2

Zespół utrwalający

3

Pojemnik na zużyty toner
