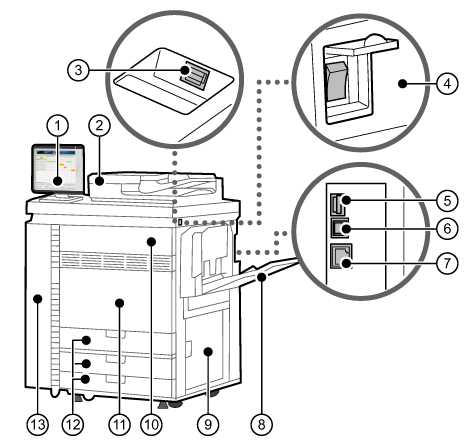

Udskrivningsmodulet set udefra (front)|
Beskrivelse af udskrivningsmodulet |
|
|---|---|
|
1 |
Kontrolpanel, til at betjene udskrivningssystemet og til at udføre daglige opgaver og vedligeholdelse |
|
2 |
Automatiske dokumentindføring, til kopiering og scanning af originaler (valgfri) |
|
3 |
Udskrivningsmodul USB-port (forside), til at forbinde enheder såsom en USB-hukommelsesenhed til printeren  BEMÆRK
USB-porten understøtter USB 2.0. |
|
4 |
Hovedstrømafbryder |
|
5 |
USB-port (bagside), til at forbinde enheder såsom en ekstern harddisk til printeren BEMÆRK
USB-porten understøtter USB 3.0. |
|
6 |
USB-stik, til at forbinde et USB-kabel, når en printer tilsluttes til en computer BEMÆRK
USB-forbindelsen understøtter USB 2.0. |
|
7 |
LAN-port, til at forbinde udskrivningsmodulet med printserveren |
|
8 |
Specialindføring, til manuel indføring af specialmedier, konvolutter og fanepapir |
|
9 |
Nederste højre dæksel på udskrivningsmodulet |
|
10 |
Tonerrumsdæksel, giver adgang til tonerpatronerne |
|
11 |
Frontdækslet på udskrivningsmodulet |
|
12 |
Interne papirbakker til medier |
|
13 |
Frontdør på udskrivningsmodulet BEMÆRK
Åbn dette dæksel for at fjerne papirstop eller udskifte spildtonerbeholderen. |

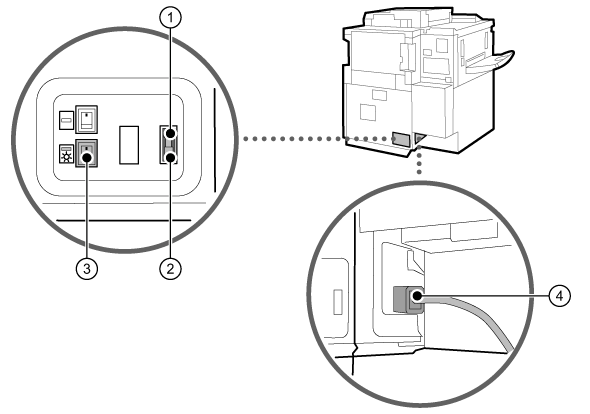

Udskrivningsmodulet set udefra (bagfra)|
Beskrivelse af udskrivningsmodulet |
|
|---|---|
|
1 |
Sikkerhedsafbryder til udskriftsmodulet, til at registrere overstrøm eller strømlæk |
|
2 |
Testknap på udskrivningsmodulet, til regelmæssigt at afprøve sikkerhedsafbryderen |
|
3 |
Affugtningskontakt, til at tørre medier |
|
4 |
Hovednetledning |
Udskrivningsmodulet set indefra|
Beskrivelse af udskrivningsmodulet |
|
|---|---|
|
1 |
Tonerpatroner |
|
2 |
Fikseringstransportenhed |
|
3 |
Beholder til overskudstoner |
