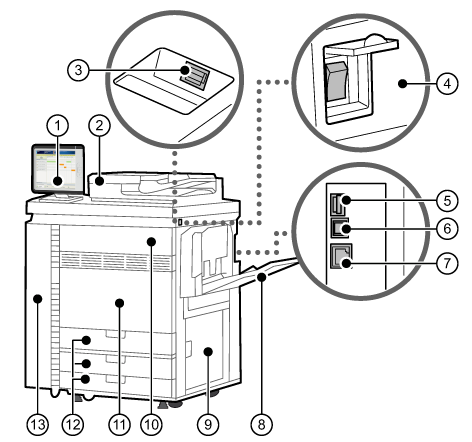

打印模块的外部视图（前）|
介绍打印模块 |
|
|---|---|
|
1 |
控制面板，用于操作打印系统和执行日常任务和维护 |
|
2 |
自动送纸器，用于复印和扫描原稿（可选） |
|
3 |
打印模块 USB 端口（前侧），用于将 USB 存储设备等设备连接到打印机  注释
USB 端口支持 USB 2.0。 |
|
4 |
主电源开关 |
|
5 |
USB端口（后侧），用于将外部硬盘等设备连接到打印机 注释
USB 端口支持 USB 3.0。 |
|
6 |
USB 连接器，用于在连接打印机和计算机时连接 USB 电缆 注释
USB 连接器支持 USB 2.0。 |
|
7 |
LAN 端口，用于将打印模块连接到打印服务器 |
|
8 |
特殊进纸器，用于手动输送特殊介质、信封和标签纸 |
|
9 |
打印模块右下盖 |
|
10 |
碳粉盒盖，用于进入碳粉盒 |
|
11 |
打印模块前盖 |
|
12 |
内部纸盒：存放介质 |
|
13 |
打印模块的前门 注释
打开此盖可清除卡纸或更换废弃碳粉容器。 |

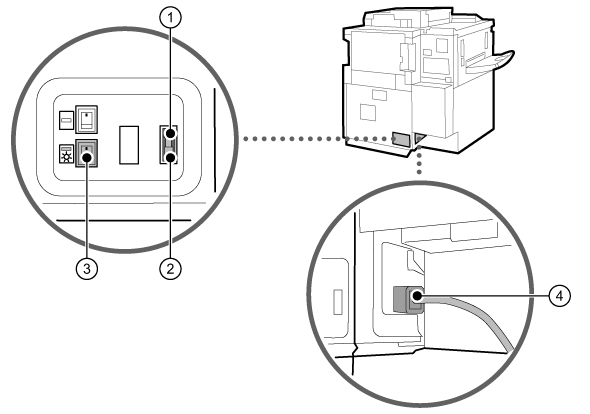

打印机模块的外部视图（后）|
介绍打印模块 |
|
|---|---|
|
1 |
检测过电流或泄漏电流的打印模块断路器 |
|
2 |
打印模块的测试按钮可定期测试断路器 |
|
3 |
干燥介质的除湿开关 |
|
4 |
主电源线 |
打印机模块的内部视图|
介绍打印模块 |
|
|---|---|
|
1 |
碳粉盒 |
|
2 |
固定传输装置 |
|
3 |
废弃碳粉容器 |
