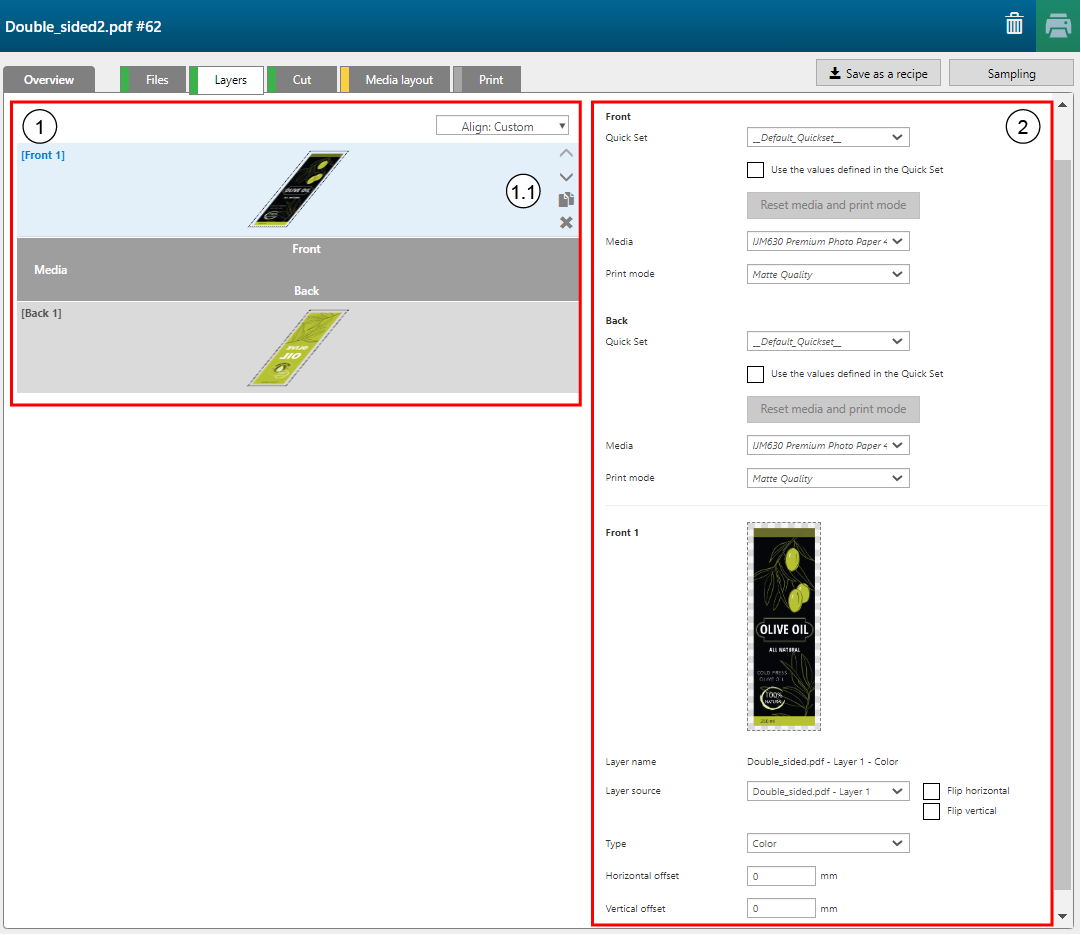

[レイヤー] タブ

[クイック セット] 

Quick Set

Quick Setを使用しない場合、クイックセットで定義された設定はレイヤーに定義したメディアと印刷モードで上書きされます。

ONYX Thriveで利用可能な複数の設定で構成したい場合、Quick Setを [前] や [後ろ] に選択することができますが、PRISMAguide XL Engineユーザーインターフェースを経由してアクセスすることはできません。

1. 使用したいクイックセットを選択します。

2. チェックボックス[クイック セットで定義された値を使用] にチェックを入れます。

[用紙] 設定と[プリント モード] 設定の両方がグレイ表示になります。

重要

入力フィールドでグレイ表示されている[用紙] と[プリント モード] は、選択したクイックセットで定義された値ではありません。

[用紙] 

Media Managerの中でColoradoプリンターに利用可能なメディアライブラリー

アートワークのためのメディアタイプを選択します。

元の値に戻す場合は、ボタンをクリックします。[用紙とプリント モードのリセット] 。

[プリント モード] 

選択したメディアライブラリーで定義されている印刷モード

使用したいプリント モードを選択します。

[前] と [後ろ] で異なるプリント モードを選択することができます。

[レイヤー名] 

レシピで定義したレイヤーのネーム

[レイヤー ソース] 

PDFページ、レイヤー、または特定のページのデザインのスポットカラー

レシピのレイヤーに入力として使用するデザインのページ、レイヤー、またはスポットカラーを選択します。

メモ

スポットカラーを [レイヤー ソース] として使用する場合、デザイン内のスポットカラーにオーバープリントのプロパティを適用する必要があります。

グラデーションのあるスポット カラー エレメントは、ラスタ イメージとして扱われます。

レイヤーの中の情報を水平方向または垂直方向へ反転させたい場合は、オプション[左右反転] または[上下反転] にチェックを入れます。

[種類] 

[カラー] 

PDFページ全体またはレイヤー内容が（スポットカラーを含めて）そのまま印刷レイヤーに使用されます。

[画像領域のマスク] 

イメージエリアのマスクがPDFページ、レイヤー、またはスポットカラーの内容を基に生成されます。

[バウンディング ボックスのマスク] 

このレイヤーの基として使用したPDFページと同サイズのマスクが生成されます。

[ベクトル データの保存] 

チェックボックスにチェックが入れられていない場合、レイヤーすべてがラスタライズされます。[用紙のカラー] の中のエリアはデフォルトで白になっていますが、それが透明になります。

チェックボックスにチェックを入れ、ベクトル データを保存します。ベクトル オブジェクトは不透明のままになります。

[最大ラスターDPI] 

マスクレイヤーのDPIを定義します。これは、印刷ジョブを管理しやすくするためです。

[実DPI: {0}] はレイヤーのサイズに応じた最大DPIを示します。値を低く設定することはできるが、高く設定することはできません。そのようなことをすると、高い方の値は無視されます。

• 400 DPI - 1.625 * 1.3 m (2.11 平方メートル)

• 300 DPI - 1.625 * 2.3 m (3.73 平方メートル)

• 200 DPI - 1.625 * 5 m (8.125 平方メートル)

• 100 DPI - 1.625 * 21 m (34.125 平方メートル)

• 50 DPI - 1.625 * 40 m (65 平方メートル)

• 50 DPI以下 - サポートされていません。

[カラー] 

[ホワイト] 

マスクの色を選択します。

このオプションは、[種類] - [画像領域のマスク] または[種類] - [バウンディング ボックスのマスク] を選択した時にのみ利用できます。

[光沢] は、光沢印刷するエリアを定義します。

[色なし] は、マスク レイヤーの作成に使用します。マスク レイヤーは、他のレイヤーと統合することで、そのレイヤーからコンテンツを抽出します。抽出されたコンテンツは印刷されません。

[遮断 (ブラック)] 

[光沢] 

[色なし] 

[カスタムカラー] 

[カスタムカラー] では、CMYK値を入力してマスクの色を指定できます。

[不透明度] 

0～100%

レイヤー情報として色の不透明度を選択します。

このオプションは、[種類] - [画像領域のマスク] または[種類] - [バウンディング ボックスのマスク] を選択した時にのみ利用できます。

[色合い] 

Colorado M-シリーズ プリンタでのみ使用可能です。

0～100%

このオプションは、Colorado M-シリーズ プリンタでのみ使用可能です。

レイヤー情報として色の [色合い] を選択します。レイヤーはブラックとホワイトで構築されています。ブラックの最大使用率は60%に設定されています。

このオプションは、[種類] - [画像領域のマスク] または[種類] - [バウンディング ボックスのマスク] を選択し、色として[遮断 (ブラック)] を選択した時にのみ利用できます。

[用紙のカラー] 

色

メディアの色を選択します。ラスタ イメージを使用する際、ソフトウエアによりメディアカラーを分離させてイメージエリアを識別することができます。

このオプションは、[種類] - [画像領域のマスク] を選択した時にのみ利用できます。

[しきい値] 

プラスの数値

この値は、ピクセルの色をメディアカラーに正確に合わせて定義することで、イメージエリアからメディアを分離することができます。

白のマスクを作成する際に、非可逆圧縮が施されたイメージで白いピクセルを端に残したくない場合は、通常は大きめの値で設定します。

このオプションは、[種類] - [画像領域のマスク] を選択した時にのみ利用できます。

[チョーク / スプレッドフィル] 

マイナスまたはプラスの数値（ピクセル）

イメージエリアのマスクをカラーイメージよりも小さめ（絞る）に印刷したい場合は、プラスの数値を入力します。

イメージエリアのマスクをカラーイメージよりも大きめ（広げる）に印刷したい場合は、マイナスの数値を入力します。

このオプションは、[種類] - [画像領域のマスク] を選択した時にのみ利用できます。

[オーバープリント] 

0-10

レイヤーの重ね印刷の回数を選択する。

[水平オフセット] 

マイナスまたはプラスの数値（ｍｍ）

オフセットで、以下の機能があります。

• 異なるサイズの印刷レイヤーでアプリケーションを作成します。

• 同じアプリケーションの中であれば、他のレイヤーに合わせて１つのレイヤーをシフトすることができます。

[垂直オフセット] 

マイナスまたはプラスの数値（ｍｍ）
