Tauschen Sie die Filter aus

Einführung

Ihr Drucker kann mit Emissionsfiltern oder einer externen Absaugung ausgestattet sein. Wenn der Drucker mit Filtern ausgestattet ist, müssen diese Filter regelmäßig ausgetauscht werden. Die Filter können ohne Zuhilfenahme des Kundendienstes ausgetauscht werden:

  • Am Bedienfeld wird eine Warnung mit der Alarmstufe Orange ausgegeben, wenn die Filter ausgetauscht werden können. Zu diesem Zeitpunkt ist dies aber noch nicht unbedingt erforderlich.

  • Am Bedienfeld wird eine Warnung mit der Alarmstufe Rot ausgegeben, wenn sie die Filter sofort austauschen müssen. Der Druckvorgang wird in diesem Fall angehalten, bis Sie neue Filter eingesetzt haben.

Video: Austauschen der Filter.

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Colorado M-series vorgeschriebenen Wartungsmaterialien:

  • Microflex-Handschuhe zur Handhabung von Tinte

  • Filter

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Colorado M-series.

ACHTUNG

Tragen Sie die vorgesehenen Handschuhe, wenn Sie mit Tinte oder Wartungsmaterialien in Berührung kommen können. Die Handschuhe müssen einen Teil der Ärmel der Oberbekleidung bedecken. Lesen und befolgen Sie die Sicherheitshinweise in den Sicherheitsdatenblättern, um maximale Sicherheit zu gewährleisten.

Prozedur

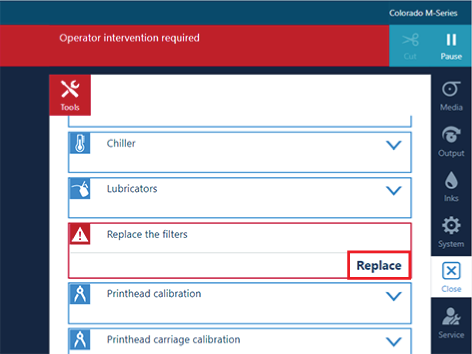

  1. Tippen Sie am Bedienfeld in der rechten Leiste auf das Symbol [Tools].
  2. Tippen Sie auf [Tauschen Sie die Filter aus].
  3. Tippen Sie auf [Replace] und lesen Sie die Anweisungen.
  4. Ziehen Sie die für den Drucker Colorado M-series zugelassenen Handschuhe an.
  5. Öffnen Sie auf der Materialeingabeseite die obere Abdeckung.
  6. Die Filter befinden sich auf der linken Seite.
  7. Schieben Sie den Aushärtungsschlitten vorsichtig nach rechts und von den Filtern weg.

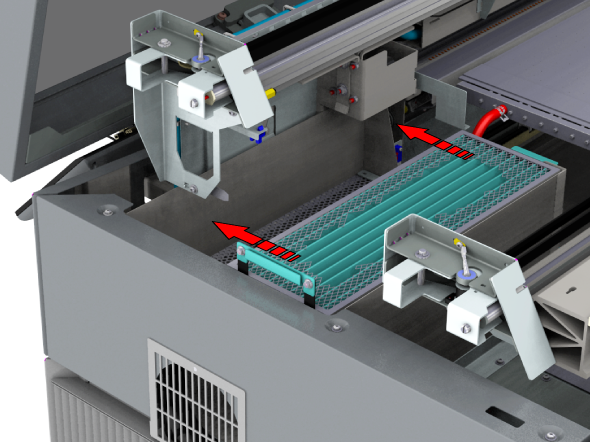

  8. Ziehen Sie die vordere Filtereinheit an den grünen Handgriffen der Halterung heraus, und stellen Sie sie auf einer festen Oberfläche ab.
  9. Schieben Sie die zweiten Filtereinheit nach vorne, ziehen Sie sie an den grünen Handgriffen der Halterung heraus, und stellen Sie sie auf einer festen Oberfläche ab.

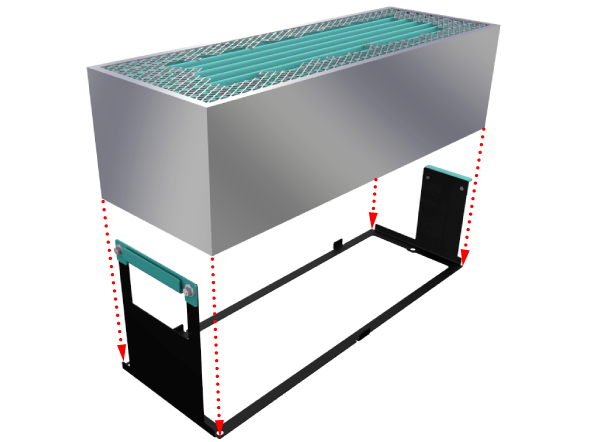

  10. Heben Sie die gebrauchten Filtereinheiten aus ihren Halterungen. Entsorgen Sie die Filtereinheiten gemäß den vor Ort geltenden Entsorgungsvorschriften.
  11. Setzen Sie die neuen Filtereinheiten in die Halterungen ein.

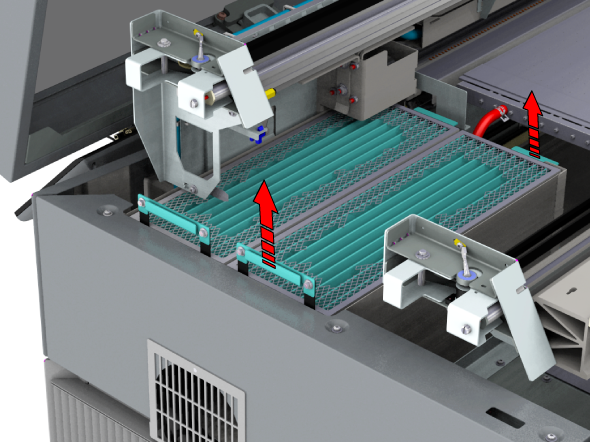

  12. Heben Sie die Filtereinheiten an den grünen Handgriffen der Halterung an. Setzen Sie die Filtereinheit so in das Filterfach ein, dass sich der höher gelegene Handgriff auf der linken Seite befindet. Schieben Sie die Filtereinheit nach hinten.
  13. Heben Sie die zweite Filtereinheit an den grünen Handgriffen der Halterung an. Setzen Sie die Filtereinheit so in das Filterfach ein, dass sich der höher gelegene Handgriff auf der linken Seite befindet.
  14. Entsorgen Sie die Handschuhe als chemischen Abfall gemäß den örtlichen Entsorgungsvorschriften.
  15. Schließen Sie die obere Abdeckung.
  16. Tippen Sie am Bedienfeld auf [Replaced], um den Wartungsvorgang abzuschließen.
