Specifikace doplňků pro dokončování

Popis

Jednotka s výměnnými razidly. Různá děrovací razidla pro vazbu plastovými hřebeny, dvojitými kroužkovými hřbety atd. . Rýhovací razidlo vytváří rýhu uprostřed vytištěných listů.

Velikost papíru pro děrování

Vkládání krátkou stranou (EU): A4, A3, SRA4, SRA3

Vkládání dlouhou stranou (EU): A4, A5, A4 ouška, A5 ouška

Vkládání krátkou stranou (USA): LTR, Legal, 11" x 17", 9" x 12" , 12" x 18"

Vkládání dlouhou stranou (USA): LTR, 8 ½" x 5 ½", LTR ouška, 8 ½" x 5 ½" ouška

Velikost papíru pro rýhování

Vkládání krátkou stranou (EU): A4, A3, SRA3

Vkládání krátkou stranou (USA): LTR, Legal, 11" x 17", 12" x 18", 12,6" x 19,2", 13" x 19", 13" x 19,2"

Gramáž papíru

Nepotahovaný papír: 75 - 300 g/m² / 20 lb bond - 110 lb cover

Potahovaný papír: 120 - 300 g/m² / 32 lb bond - 110 lb cover

Papír rozřaďovače: 160 g/m² - 300 g/m² / 16 lb bond - 110 lb cover

Výměnná A4 / LTR razidla

Evropa: plastový hřeben (21 hranatých děr), dvojitý hřbet (34 hranatých děr), dvojitý hřbet (23 hranatých děr), dvojitý hřbet (34 kruhových děr), dvojitý hřbet (23 kruhových děr), barevná spirála (47 kruhových děr), vazba Velo (12 kruhových děr), volné listy (4 kruhové díry 8 mm), volné listy (4 kruhové díry 6,5 mm), volné listy (4 kruhové díry, Švédsko), rýhovací razidlo

USA: plastový hřeben (19 hranatých děr), dvojitý hřbet (32 hranatých děr), dvojitý hřbet (21 hranatých děr), dvojitý hřbet (32 kruhových děr), dvojitý hřbet (21 kruhových děr), barevná spirála (44 kruhových děr), vazba Velo (11 kruhových děr), volné listy (3 kruhové díry), volné listy (3, 5, 7 kruhových děr), rýhovací razidlo

Požadované napájení

220-240 V AC, 50/60 Hz, 1,9 A

Spotřeba energie

Maximálně 550 W

Rozměry (Š × H × V)

795 mm x 445 mm x 1 040 mm / 31 1/4" x 17 1/2" x 41"

Gramáž

Přibližně 102 kg / 225 lb

Popis

Volitelná jednotka pro skládání s různými možnostmi skládání: trojité vnitřní skládání, trojité vnější skládání, rovnoběžné skládání, skládání typu Z, skládání napůl

Kapacita zásobníku

Výstupní zásobník skládací jednotky:

• Rovnoběžné skládání: 20 listů

Stohovací jednotka / sešívačka, horní a spodní zásobník:

• Skládání typu Z / skládání napůl (A3, B4R, 11" x 17"): 30 listů

• Skládání typu Z / skládání napůl (A4R, LTRR, LGLR): 10 listů

Stohovací jednotka / sešívačka, zásobník na brožury:

• Skládání typu Z / skládání napůl: 10 listů

Gramáž papíru

52 - 105 g/m² / 14 lb bond - 28 lb bond

Rovnoběžné skládání:

52 - 90 g/m² / 14 lb bond - 24 lb bond

Velikost papíru

Skládání do tvaru Z: A4R, B4R, A3, LTRR, LGL, 11" x 17" (279,4 x 431,8 mm )

Trojité vnitřní skládání: A4R, LTRR

Rovnoběžné skládání: A4R, LTRR

Dvojité rovnoběžné skládání: A4R, LTRR, LGL

Skládání napůl: A4R, LTRR

Požadované napájení

Od Finisher-AN1 nebo Saddle Finisher-AN2

Spotřeba energie

Maximálně 150 W

Rozměry (Š × H × V)

336 mm x 793 mm x 1 190 mm / 13 1/4" x 31 1/4" x 46 7/8"

Gramáž

Přibližně 71 kg / 157 lb

Popis

Stohovací jednotka / sešívačka s (posunutým) stohováním, sešíváním, děrováním, sládáním a sešíváním a řezáním pro tenké sady

Umístění výstupu

Stohování: spodní zásobník, horní zásobník, zásobník na brožury

Sešívání spodní zásobník

Děrování spodní zásobník, horní zásobník

Skládání horní zásobník, spodní zásobník

Velikost papíru pro stohování

Výchozí rozměry:

330 mm x 483 mm, 305 mm x 457 mm, SRA3, A3, A4, A4R, A5R

13" x 19", 12" x 18", 12,6" x 17,7", 11" x 17", LTR, LTTR, STMTR

Vlastní velikosti – horní zásobník:

100 mm x 148 mm - 330,2 mm x 487,7 mm / 3,4" x 5,8" - 13" x 19,2"

Vlastní velikosti – spodní zásobník:

182 mm x 182 mm - 330.2 mm x 487,7 mm / 7,2" x 7,2" - 13" x 19,2"

Vlastní velikosti – zásobník na brožury:

210 mm x 279,4 mm - 330,2 mm x 487,7 mm / 8,3" x 11" - 13" x 19,2"

Velikost papíru pro sešívání

Výchozí rozměry:

A3, A4, A4R / 11" x 17", LTR, LTRR

Vlastní velikosti, 1 svorka:

210 mm x 182 mm - 297 mm x 432 mm / 8,3" x 7,2" - 11,7 x 17"

Vlastní velikosti, 2 svorky:

182 mm x 182 mm - 297 mm x 432 mm / 7,2" x 7,2" - 11,7" x 17"

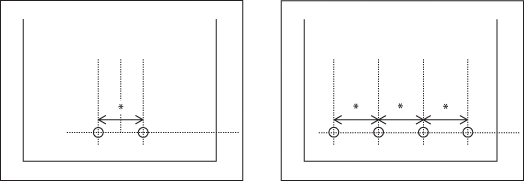

Velikost papíru pro děrování

Puncher Unit-BT1 - 2 díry

Výchozí rozměry:

A3, A4, A4R / 11" x 17", LTR, LTRR

Vlastní velikosti:

182 mm x 182 mm - 297 mm x 432 mm / 7,2" x 7,2" - 11,7" x 17"

297,1 mm x 182 mm - 304,8 mm x 457,2 mm / 11,7" x 7,2" - 12" x 18"

Puncher Unit-BT1 - 4 díry

Výchozí rozměry:

A3, A4 / 11"x 17", LTR

Vlastní velikosti:

257 mm x 182 mm - 297 mm x 432 mm / 10,1" x 7,2" - 11,7" x 17"

297,1 mm x 182 mm - 304,8 mm x 457,2 mm / 11,7" x 7,2" - 12" x 18"

Puncher Unit-BU1 - 4 díry

Výchozí rozměry:

A3, A4, A4R / 11" x 17", LTR, LTRR

Vlastní velikosti:

182 mm x 182 mm - 297 mm x 432 mm / 7,2" x 7,2" - 11,7" x 17"

297,1 mm x 182 mm - 304,8 mm x 457,2 mm / 11,7" x 7,2" - 12" x 18"

Gramáž papíru

60 - 350 g/m² / 16 lb bond - 130 lb cover

Kapacita stohování pro skládání

Horní zásobník

330 mm x 483 mm, 305 mm x 457 mm, SRA3, A3, A4, A4R, A5R

13" x 19", 12" x 18", 12,6" x 17,7", 11" x 17", LTR, LTTR, STMTR :

1 000 listů nebo 147 mm / 5,79"

Spodní zásobník

A4:

2 000 listů nebo 285 mm / 11,22"

330 mm x 483 mm, 305 mm x 457 mm, SRA3, A3, A4R / 13" x 19", 12" x 18", 12,6" x 17,7" 11" x 17" LTTR:

1 000 listů nebo 147 mm / 5,79"

Horní zásobník + spodní zásobník, když je zapnuté velkoobjemové stohování

A4:

4 000 listů nebo 490 mm / 19,29"

A4R / LTRR:

2 000 listů nebo 285 mm / 11,22":

A3 / 11" x 17":

1 500 listů nebo 216 mm / 8,5"

330 mm x 483 mm, 305 mm x 457 mm, SRA3 / 13" x 19", 12" x 18", 12,6" x 17,7":

1 000 listů nebo 147 mm / 5,79"

Kapacita stohování pro sešívání

A4 / LTR: 3 000 listů / 200 sad nebo 423 mm / 16,65"

A4R / LTRR: 2 000 listů / 200 sad nebo 285 mm / 11,22"

A3: 1 500 listů / 200 sad nebo 216 mm / 8,5"

Maximální kapacita pro sešívání

A4, LTR: 100 listů (80 g/m² / 22 lb bond) nebo do 11 mm / 0,43"

A3, A4R, 11" x 17", LTRR: 50 listů (80 g/m² / 22 lb bond) nebo do 5.5 mm / 0,22"

Kapacita stohování pro skládání

Skládání do tvaru Z: 30 listů nebo 10 listů na sadu

Skládání napůl: 50 listů

Funkce

Rohové sešívání, sešívání ve dvou místech

Funkce sešívání a řezání závisí na tloušťce sady

Požadované napájení

120-240 V AC, 50/60 Hz, 8 A

Spotřeba energie

Maximálně 500 W

Rozměry (Š × H × V)

800 mm x 792 mm x1 239 mm / 31 1/2" x 31 1/4" x 48 3/4"

Gramáž

Přibližně 132 kg / 291 lb (včetně soupravy razidel)

Popis

Skládací zařízení / sešívačka rozšířená o funkce sešívání ve hřbetu a stlačování ve hřbetu

Umístění výstupu

Stohování: spodní zásobník, horní zásobník, zásobník na brožury

Sešívání spodní zásobník

Sešívání brožur: zásobník na brožury

Děrování spodní zásobník, horní zásobník

Skládání horní zásobník, spodní zásobník

Velikost papíru pro stohování

Výchozí rozměry:

330 mm x 483 mm, 305 mm x 457 mm, SRA3, A3, A4, A4R, STMTR

13" x 19", 12" x 18", 12,6" x 17,7", 11" x 17", LTR, LTTR, STMTR

Vlastní velikosti – horní zásobník:

100 mm x 148 mm - 330,2 mm x 487,7 mm / 3,4" x 5,8" - 13" x 19,2"

Vlastní velikosti – spodní zásobník:

182 mm x 182 mm - 330.2 mm x 487,7 mm / 7,2" x 7,2" - 13" x 19,2"

Vlastní velikosti – zásobník na brožury:

210 mm x 279,4 mm - 330,2 mm x 487,7 mm / 8,3" x 11" - 13" x 19,2"

Velikost papíru pro sešívání

Výchozí rozměry:

A3, A4, A4R / 11" x 17", LTR, LTRR

Vlastní velikosti, 1 svorka:

210 mm x 182 mm - 297 mm x 432 mm / 8,3" x 7,2" - 11,7 x 17"

Vlastní velikosti, 2 svorky:

182 mm x 182 mm - 297 mm x 432 mm / 7,2" x 7,2" - 11,7" x 17"

Velikost papíru pro děrování

Puncher Unit-BT1 - 2 díry

Výchozí rozměry:

A3, A4, A4R / 11" x 17", LTR, LTRR

Vlastní velikosti:

182 mm x 182 mm - 297 mm x 432 mm / 7,2" x 7,2" - 11,7" x 17"

297,1 mm x 182 mm - 304,8 mm x 457,2 mm / 11,7" x 7,2" - 12" x 18"

Puncher Unit-BT1 - 4 díry

Výchozí rozměry:

A3, A4 / 11"x 17", LTR

Vlastní velikosti:

257 mm x 182 mm - 297 mm x 432 mm / 10,1" x 7,2" - 11,7" x 17"

297,1 mm x 182 mm - 304,8 mm x 457,2 mm / 11,7" x 7,2" - 12" x 18"

Puncher Unit-BU1 - 4 díry

Výchozí rozměry:

A3, A4, A4R / 11" x 17", LTR, LTRR

Vlastní velikosti:

182 mm x 182 mm - 297 mm x 432 mm / 7,2" x 7,2" - 11,7" x 17"

297,1 mm x 182 mm - 304,8 mm x 457,2 mm / 11,7" x 7,2" - 12" x 18"

Gramáž papíru

Stránky brožur: 60 - 220 g/m² / 16 lb bond - 82 lb cover

Desky brožur: 64 - 350 g/m² / 17 lb bond - 130 lb cover

Kapacita stohování pro skládání

Horní zásobník

330 mm x 483 mm, 305 mm x 457 mm, SRA3, A3, A4, A4R, A5R

13" x 19", 12" x 18", 12,6" x 17,7", 11" x 17", LTR, LTTR, STMTR :

1 000 listů nebo 147 mm / 5,79"

Spodní zásobník

A4:

2 000 listů nebo 285 mm / 11,22"

330 mm x 483 mm, 305 mm x 457 mm, SRA3, A3, A4R / 13" x 19", 12" x 18", 12,6" x 17,7" 11" x 17" LTTR:

1 000 listů nebo 147 mm / 5,79"

Horní + spodní zásobník, když je zapnuté velkoobjemové stohování

A4:

4 000 listů nebo 490 mm / 19,29"

A4R / LTRR:

2 000 listů nebo 285 mm / 11,22":

A3 / 11" x 17":

1 500 listů nebo 216 mm / 8,5"

330 mm x 483 mm, 305 mm x 457 mm, SRA3 / 13" x 19", 12" x 18", 12,6" x 17,7":

1 000 listů nebo 147 mm / 5,79"

Kapacita stohování pro sešívání

A4 / LTR: 3 000 listů / 200 sad nebo 423 mm / 16,65"

A4R / LTRR: 2 000 listů / 200 sad nebo 285 mm / 11,22"

A3: 1 500 listů / 200 sad nebo 216 mm / 8,5"

Maximální kapacita pro sešívání

A4, LTR: 100 listů (80 g/m² / 22 lb bond) nebo do 11 mm / 0,43"

A3, A4R, 11" x 17", LTRR: 50 listů (80 g/m² / 22 lb bond) nebo do 5.5 mm / 0,22"

Sešívání ve hřbetu: 25 listů (100 stránek) (80 g/m² / 22 lb bond).

Kapacita stohování pro skládání

Skládání do tvaru Z: 30 listů nebo 10 listů na sadu

Skládání napůl: 50 listů

Až 5 listů (80 g/m² / 22 lb bond) v sadě

Kapacita stohování pro brožury

30 brožury (80 g/m² / 22 lb bond)

Neomezené stohování při ukládání do externího zásobníku.

Velikost papíru pro sešívání ve hřbetu a skládání ve hřbetu

330 mm x 483 mm, 305 mm x 457 mm, SRA3, A3, A4R

13" x 19", 12" x 18", 12,6" x 17,7", 11" x 17", LTTR,

Vlastní velikosti:

210 mm x 279,3 mm - 330,2 mm x 487,7 mm / 8,3" x 11" - 13" x 19,2"

Funkce

Sedlové stlačení pro ploché brožury, funkce sešit a ořiznutí

Požadované napájení

120-240 V AC, 50/60 Hz, 8 A

Spotřeba energie

Maximálně 500 W

Rozměry (Š × H × V)

800 mm x 792 mm x 1 239 mm / 31 1/2" x 31 1/4" x 48 3/4"

Gramáž

Přibližně 184 kg / 405 lb (včetně soupravy razidel)
