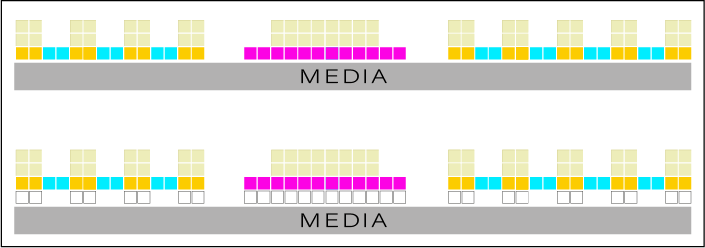

La vernice trasparente viene stampata sopra il layer di colore
(Opzionale)
È possibile stampare un fondo bianco per isolare il colore dei supporti o per aggiungere il colore bianco al disegno. I dati del bianco devono essere presenti come layer/gruppo separato nel file di stampa.
NOTA
Accertarsi di definire le impostazioni corrette di gestione del colore prima di iniziare a lavorare sul progetto. Per ulteriori informazioni, vedere la sezione PRISMAelevate XL Extensions per Adobe Photoshop e Illustrator.

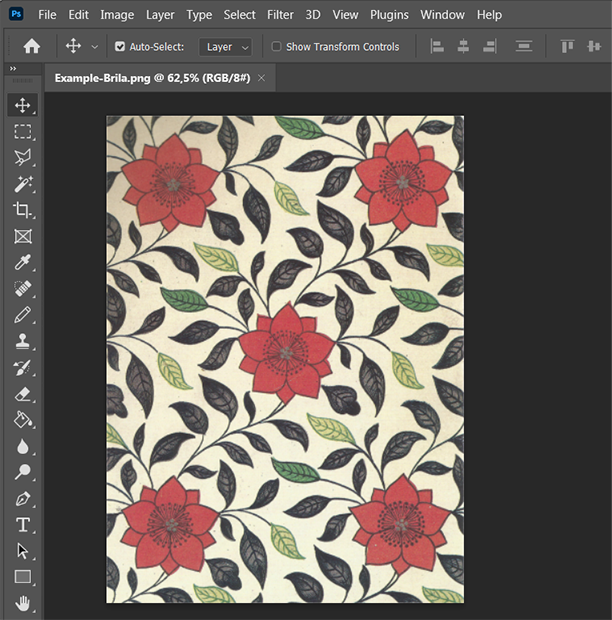

In questa procedura si utilizza Photoshop.

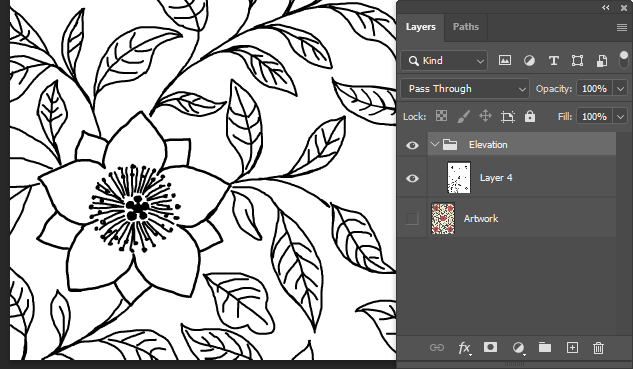

Utilizzare il layer per progettare la mappa rilievi.
Il bianco non è in rilievo e il nero è il massimo del rilievo.
Per una mappa altezze di Brila, utilizzare solo il nero e il bianco completi o il trasparente completo.

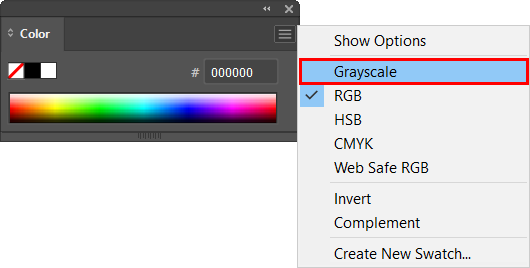

Quando si utilizza Adobe Illustrator, assicurarsi che tutti gli oggetti del layer del rilievo siano in scala di grigi. Selezionare tutti gli oggetti nel layer e selezionare [Grayscale] nella scheda [Color].

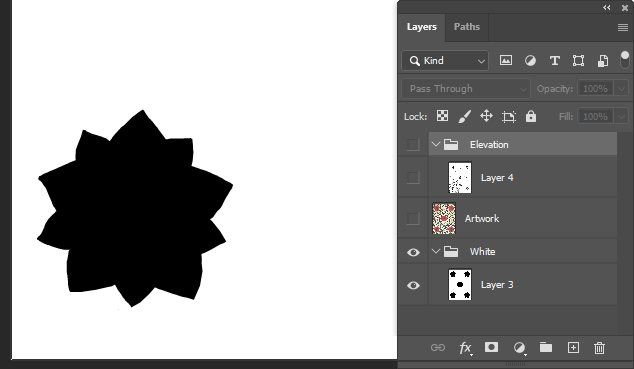

Creare un gruppo e aggiungere un layer a quel gruppo. (per Adobe Illustrator creare un singolo layer).
NOTA
Il layer di fondo bianco deve essere composto da aree completamente trasparenti e aree completamente nere.
È possibile aprire PRISMAelevate XL Extensions tramite [Window] -> [Extensions (legacy)]

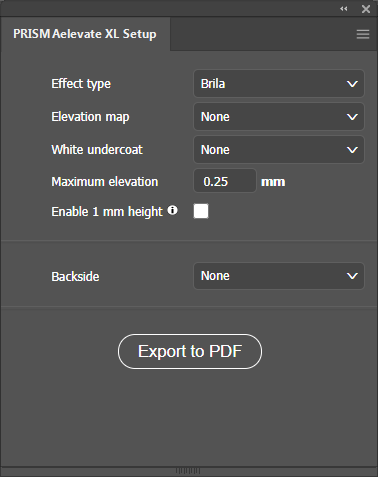

Selezionare l'opzione [Tipo di effetto] .
In questo esempio si utilizza la modalità: Brila.
Selezionare l'opzione [Mappa di elevazione] .
In questo esempio abbiamo chiamato il gruppo 'Elevation'.
Selezionare l'opzione [Mano di fondo bianca] .
In questo esempio abbiamo chiamato il gruppo 'White'.
Definire l'opzione [Elevazione massima] .
Per Brila l'altezza massima è di 0,25 mm. È possibile impostare un'altezza massima inferiore, ma non superiore. Il colore nero nella mappa rilievi rappresenta il rilievo massimo impostato in questa illustrazione.
L'elevazione può essere aumentata a 1 mm selezionando la casella di controllo.

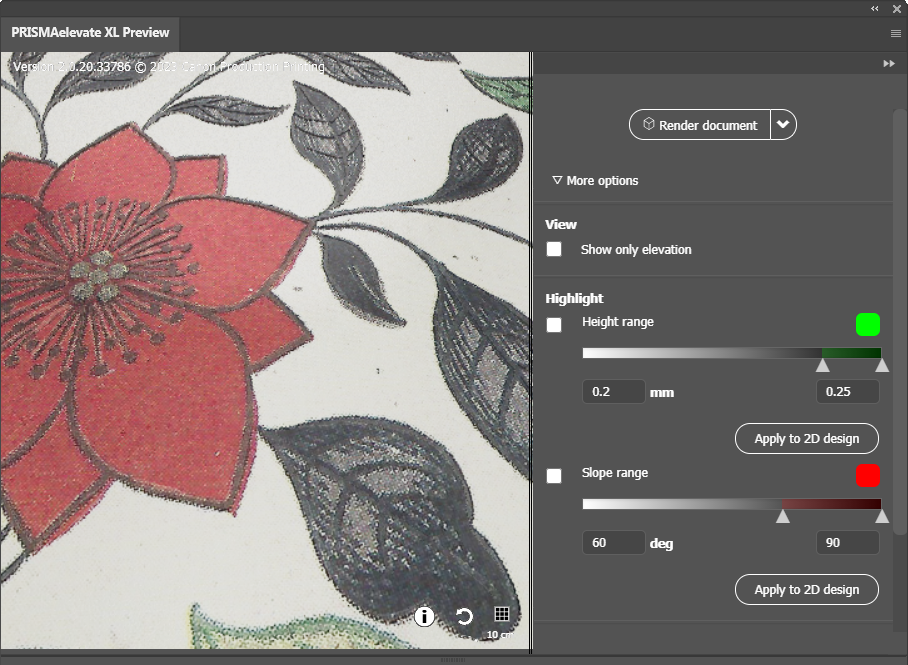

È possibile ruotare, spostare o ingrandire e ridurre l'anteprima come riportato di seguito:
Fare clic e tenere premuto il pulsante sinistro del mouse per ruotare l'anteprima.
Fare clic e tenere premuto il pulsante destro del mouse per spostare l'anteprima.
Ruotare la rotellina del mouse per ingrandire e ridurre l'anteprima.

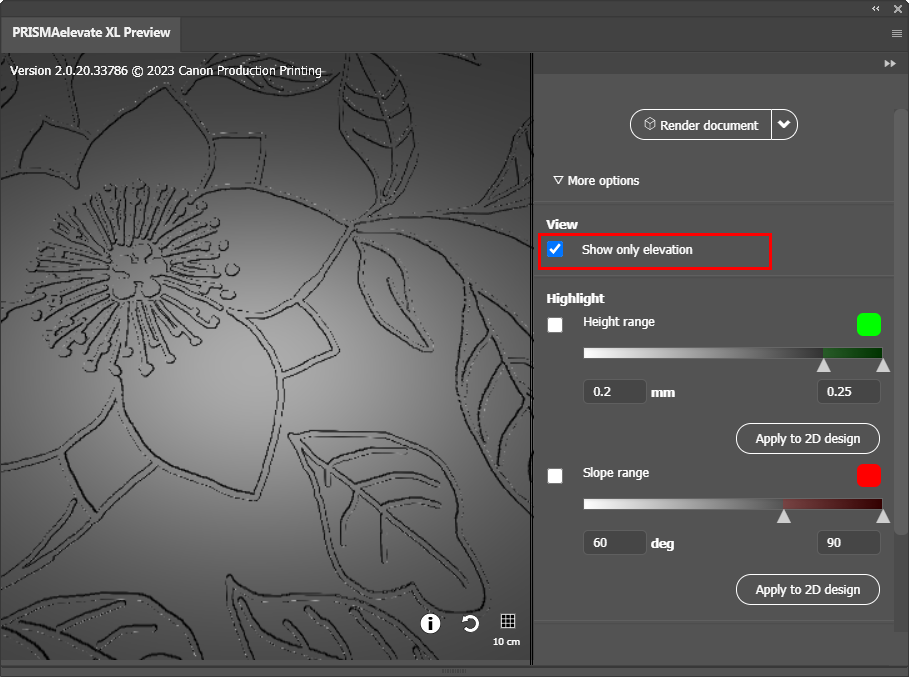

Spuntare la casella di controllo per mostrare solo il rilievo del progetto.

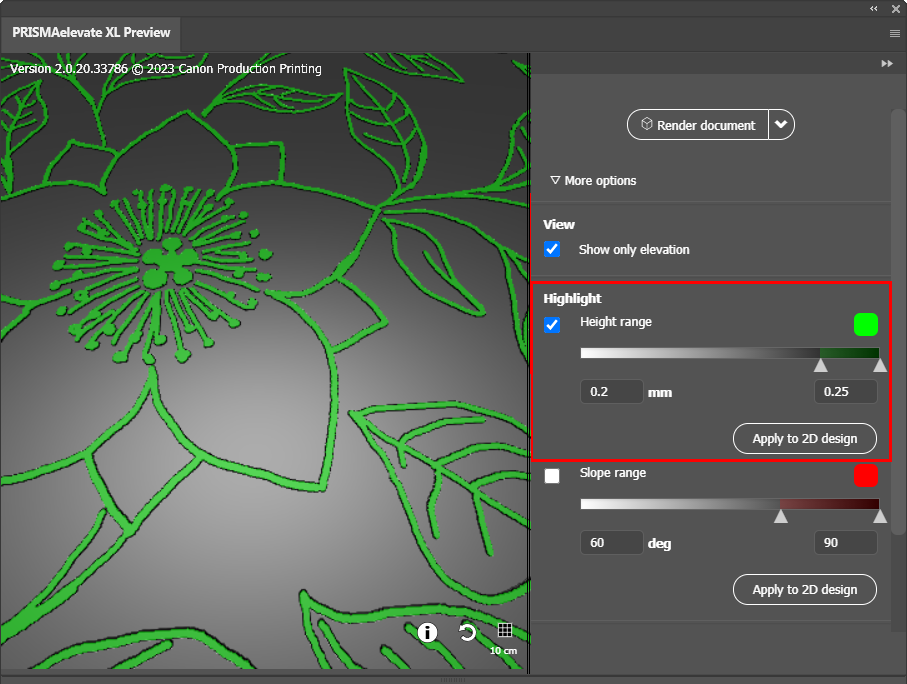

Spuntare la casella di controllo per evidenziare le aree con un intervallo di altezza specifico.
Questa funzione non è rilevante per i progetti Brila.
Utilizzare i layer per identificare e modificare gli effetti indesiderati nel proprio progetto. Il layer/gruppo [Evidenzia] non farà parte del progetto finale.

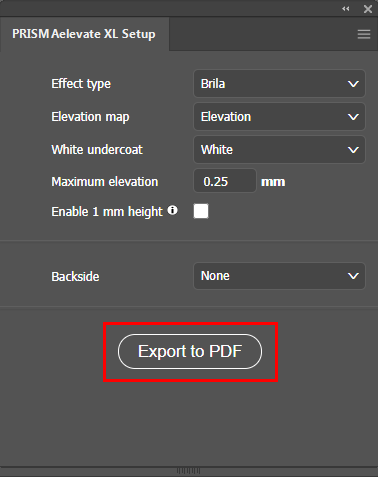

Fare clic su [Esporta in PDF] nel pannello [PRISMAelevate XL Setup] per creare un PDF pronto per la stampa.
Si consiglia di utilizzare il nome del PDF che viene proposto: "Nome + Tipo di effetto + Valore massimo del rilievo".
