Vernis wordt bovenop de kleurlaag gedrukt
(Optioneel)
Er kan een witte onderlaag worden gedrukt om de materiaalkleur te isoleren of om de kleur wit toe te voegen aan het ontwerp. De wit-gegevens moeten als aparte laag/groep aanwezig zijn in het afdrukbestand.
OPMERKING
Zorg ervoor dat u de juiste kleurbeheerinstellingen definieert voordat u aan het ontwerp begint te werken. Zie PRISMAelevate XL Extensions voor Adobe Photoshop en Illustrator voor meer informatie.
In deze procedure gebruiken we Photoshop.
Gebruik de laag om de reliëfkaart te ontwerpen.
Wit is geen reliëf en zwart is maximaal reliëf.
Gebruik alleen volledig zwart en volledig wit of volledig transparant voor een Brila hoogtekaart.
Wanneer u Adobe Illustrator gebruikt, zorg er dan voor dat alle objecten in de reliëflaag in grijswaarden zijn. Selecteer alle objecten in de laag en selecteer [Grijsschaal] op het tabblad [Kleur].
Maak een groep en voeg een laag toe in die groep. (voor Adobe Illustrator maakt u een enkele laag).
OPMERKING
De witte onderlaag moet bestaan uit volledig transparante delen en volledig zwarte delen.

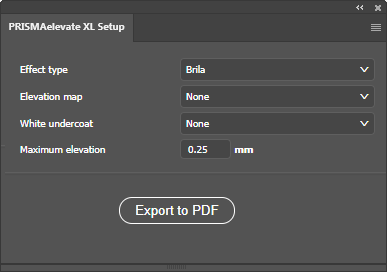

U kunt de PRISMAelevate XL Extensions openen via [Window] -> [Extensions (legacy)]
Selecteer [Effecttype] .
In dit voorbeeld gebruiken we de modus: Brila.
Selecteer [Hoogtekaart] .
In dit voorbeeld hebben we de groep 'Elevation'genoemd.
Selecteer [Witte grondlaag] .
In dit voorbeeld hebben we de groep 'White'genoemd.
Definieer [Maximale verhoging] .
Voor Brila is de maximale hoogte 0,25 mm. U kunt het maximum lager instellen, niet hoger. De kleur zwart in de reliëfkaart vertegenwoordigt het maximale reliëf dat hier is ingesteld.
U kunt het voorbeeld als volgt draaien, verplaatsen of in- en uitzoomen:
Klik op de linkermuisknop en houd deze ingedrukt om het voorbeeld te draaien.
Klik op de rechtermuisknop en houd deze ingedrukt om het voorbeeld te verschuiven.
Draai aan het muiswiel om in en uit te zoomen op het voorbeeld.
Vink het selectievakje aan om alleen het reliëf in uw ontwerp weer te geven.
Schakel het selectievakje in om gebieden met een specifiek hoogtebereik te markeren.
Deze functie is niet relevant voor Brila ontwerpen.
Gebruik de lagen om ongewenste effecten in uw ontwerp te identificeren en te wijzigen. De [Highlight] laag/groep wordt geen onderdeel van uw uiteindelijke ontwerp.
Wanneer u tevreden bent met uw ontwerp, kunt u uw ontwerp als afdrukklaar PDF-bestand exporteren in het paneel [PRISMAelevate XL Setup].
Het is aan te raden om voor uw PDF de naam te gebruiken, die wordt voorgesteld: " Naam + Effecttype + Maximale reliëfwaarde".
