O módulo de impressão tinha várias portas e conectores para ligá-lo a opções e outro equipamento. Aceda ao módulo de impressão quando ocorrer um encravamento de papel ou efetuar tarefas de manutenção.

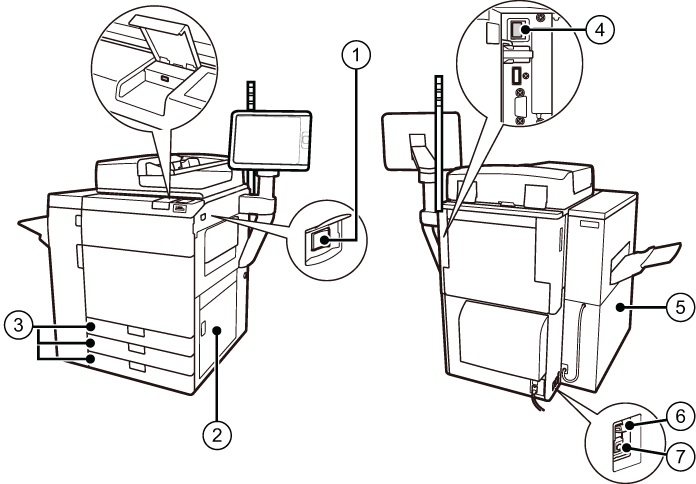

Vista externa|
Descrição do módulo de impressão |
|
|---|---|
|
1 |
Interruptor de alimentação principal, para ativar o módulo de impressão e as opções. |
|
2 |
Tampa do lado direito, para aceder ao percurso do papel quando ocorre um encravamento de papel. |
|
3 |
Bandejas de papel interno, para segurar o material. |
|
4 |
Porta LAN, para ligar o módulo de impressão ao servidor de impressão. |
|
5 |
Tampa do lado esquerdo, para aceder ao percurso do papel para remover um encravamento de papel. |
|
6 |
Disjuntor, para detetar o excesso de corrente ou uma corrente de fuga. |
|
7 |
Botão de teste, para testar o disjuntor. |

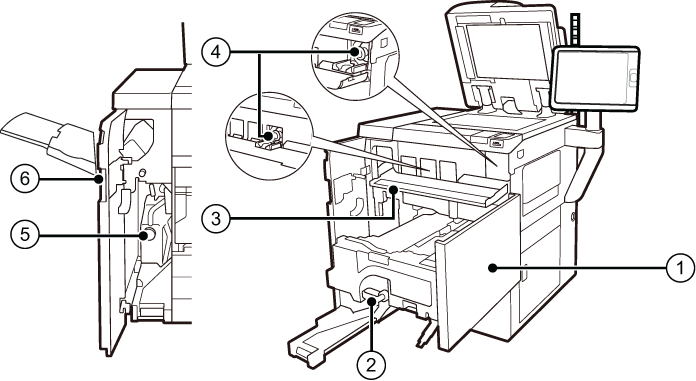

Vista do interior|
Descrição |
|
|---|---|
|
1 |
Tampa frontal, para aceder à unidade de transporte de fixação quando ocorre um encravamento de papel. |
|
2 |
Pega, para puxar a unidade de transporte de fixação para fora quando ocorre um encravamento de papel. |
|
3 |
Tampa do compartimento do toner, para aceder aos cartridges de toner. |
|
4 |
Cartridges de toner. |
|
5 |
Recipiente de resíduos de toner, para recolher os resíduos do toner. |
|
6 |
Tampa do lado esquerdo, para aceder ao percurso do papel quando ocorre um encravamento de papel ou aceder ao depósito de resíduos de toner. |
