Componentes do scanner (opcionais)

1

[tampa superior]

Fecha o scanner.

2

[protetor de realimentação de saída]

Impede a impressão de ser realimentada para o scanner

3

[saída de originais]

Saída do original digitalizado.

4

[alimentador de originais]

Utilize o alimentador de originais para alimentar o original para o scanner (virado para cima).

5

[alavancas de abertura]

Utilize as alavancas de abertura para abrir a tampa superior do scanner.

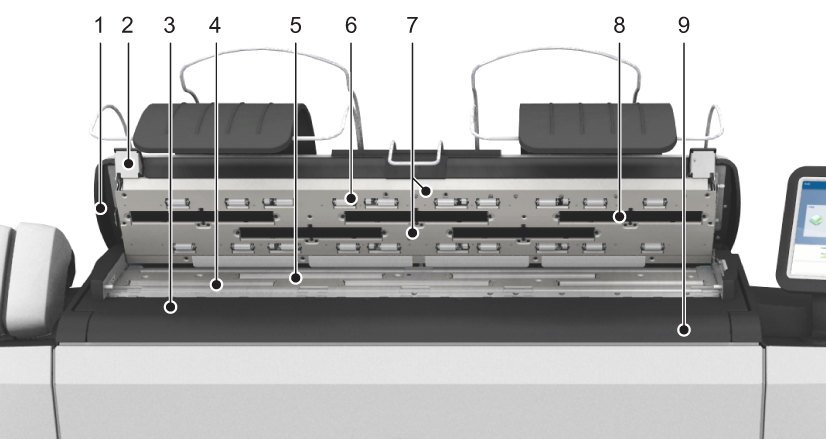

1

[tampa superior]

Fecha o scanner.

2

[alavancas de abertura]

Utilize as alavancas de abertura para abrir a tampa superior do scanner.

3

[régua do tamanho dos originais]

Utilize esta régua para medir o original.

4

[rolos de alimentação de originais]

Um conjunto de rolos utilizados para transportar o original.

5

[rolos de suporte dos originais]

Um conjunto de rolos para guiar o original.

6

[rolos da tampa superior do scanner]

Um conjunto de rolos na tampa superior para guiar o original.

7

[sensores de originais]

Sensores para detetar o original.

8

[placas de contacto transparentes]

Tampa dos sensores de imagem.

9

[alimentador de originais]

Utilize o alimentador de originais para alimentar o original para o scanner (virado para cima).
