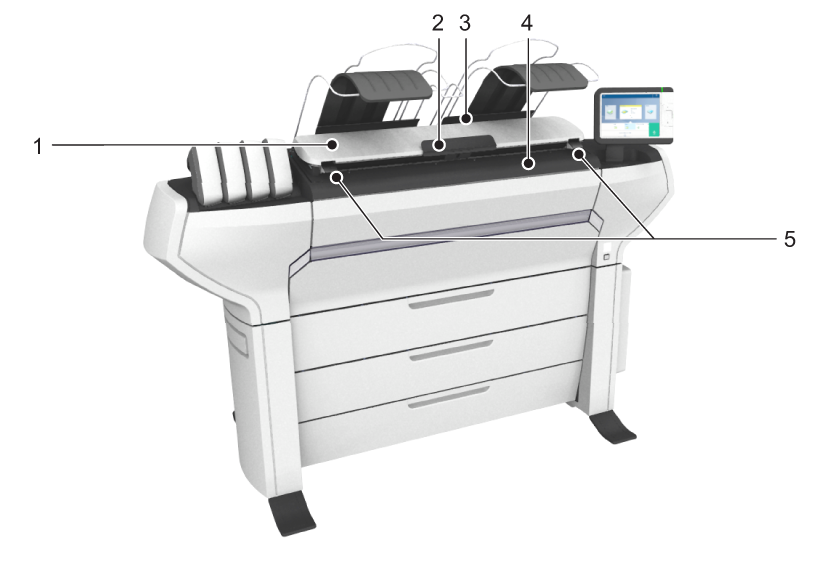

I componenti principali dello scanner (opzionale)

1

[coperchio superiore]

Chiude lo scanner.

2

[protezione rialimentazione output]

Impedisce che gli output vengano rinviati allo scanner.

3

[uscita originali]

Uscita per l'originale digitalizzato.

4

[tavola di alimentazione originali]

Usare la tavola di alimentazione originali per fare avanzare l'originale nello scanner (rivolto verso l'alto).

5

[leve di apertura]

Usare le leve di apertura per aprire la copertura superiore dello scanner.

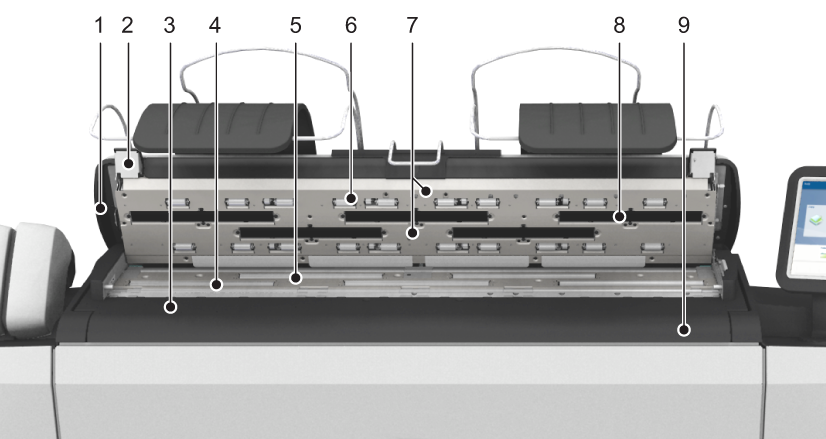

1

[coperchio superiore]

Chiude lo scanner.

2

[leve di apertura]

Usare le leve di apertura per aprire la copertura superiore dello scanner.

3

[righello dimensioni originali]

Usare questo righello per misurare gli originali.

4

[rulli alimentazione originali]

Una serie di rulli usati per trasportare l'originale.

5

[rulli supporto originali]

Una serie di rulli per la guida dell'originale.

6

[rulli copertura superiore scanner]

Una serie di rulli collocati nella copertura superiore per la guida dell'originale.

7

[sensori originali]

Sensori di rilevamento dell’originale.

8

[piastre contatto trasparenti]

Copertura dei sensori dell'immagine.

9

[tavola di alimentazione originali]

Usare la tavola di alimentazione originali per fare avanzare l'originale nello scanner (rivolto verso l'alto).
