Sisäinen skanneri on tulostimen lisävaruste.
|

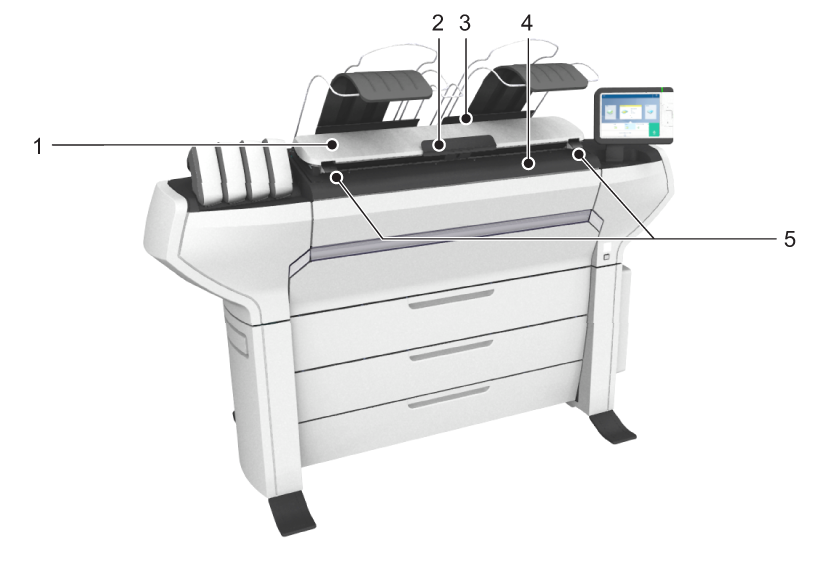

Osa |
Kuvaus/toiminta |
|
|---|---|---|
|
1 |
[yläpaneeli] |
Sulkee skannerin. |
|
2 |
[tulosteiden uudelleensyöttösuoja] |
Estää tulosteiden syöttämisen uudelleen skanneriin. |
|
3 |
[originaalien luovutus] |
Skannatun originaalin poisto. |
|
4 |
[originaalien syöttötaso] |
Originaali syötetään skanneriin (tekstipuoli ylöspäin) originaalien syöttötasolta. |
|
5 |
[avausvivut] |
Skannerin yläpaneeli avataan avausvipujen avulla. |
|

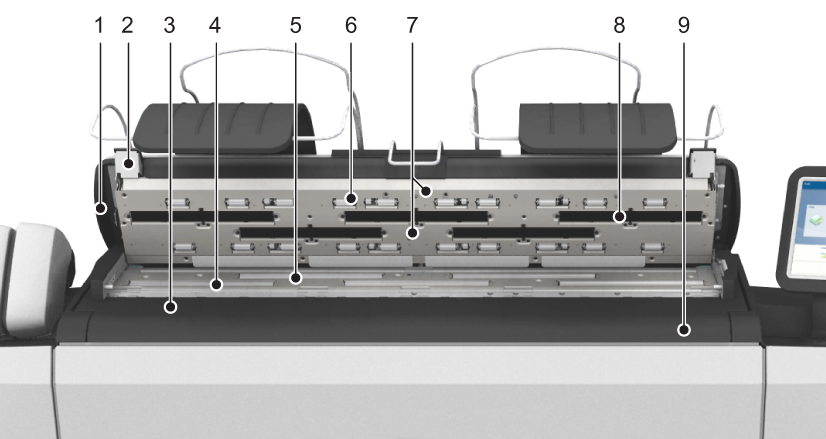

Osa |
Kuvaus/toiminta |
|
|---|---|---|
|
1 |
[yläpaneeli] |
Sulkee skannerin. |
|
2 |
[avausvivut] |
Skannerin yläpaneeli avataan avausvipujen avulla. |
|
3 |
[alkuperäisasiakirjojen koon mittauslaite] |
Originaalin mittausviivoitin. |
|
4 |
[alkuperäisasiakirjojen syöttörullat] |
Originaalia siirtävä rullasarja. |
|
5 |
[alkuperäisasiakirjojen tukirullat] |
Originaalia ohjaava rullasarja. |
|
6 |
[skannauslaitteen yläsuojuksen ohjausrullat] |
Originaalia ohjaava rullasarja yläkannessa. |
|
7 |
[alkuperäisasiakirjat tunnistavat anturit] |
Originaalin tunnistusanturit. |
|
8 |
[läpinäkyvät kosketuslevyt] |
Kuvausantureiden suojus. |
|
9 |
[originaalien syöttötaso] |
Originaali syötetään skanneriin (tekstipuoli ylöspäin) originaalien syöttötasolta. |
