Der integrierte Scanner ist ein optionaler Bestandteil des Druckers.
|

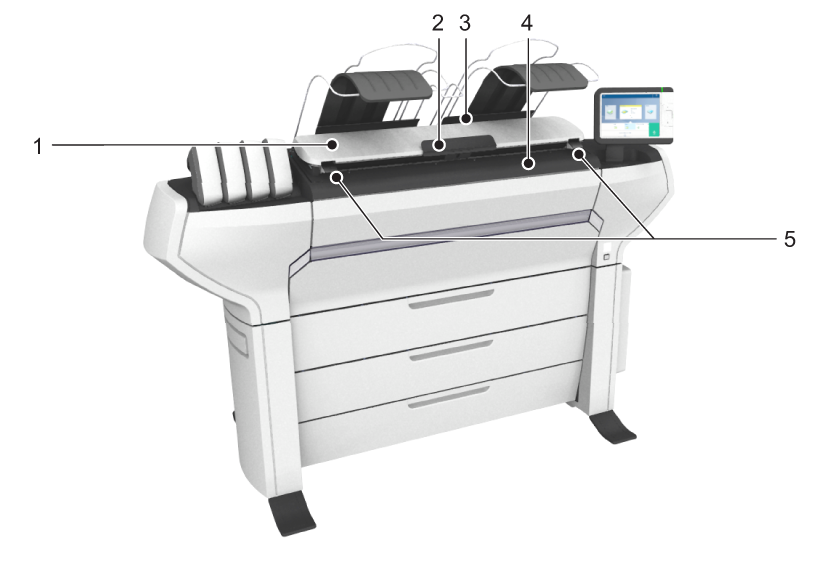

Komponente |
Beschreibung/Funktion |
|
|---|---|---|
|
1 |
[obere Abdeckung] |
Dient zum Abdecken des Scanners. |
|
2 |
[Rückführungssperre für bedruckte Bögen] |
Verhindert, dass bedruckte Bögen erneut in den Scanner eingezogen werden. |
|
3 |
[Vorlagenausgabe] |
Ausgabe der gescannten Vorlage. |
|
4 |
[Vorlagen-Zuführtisch] |
Über den Vorlagen-Zuführtisch können Sie Vorlagen in den Scanner einführen (bedruckte Seite nach oben). |
|
5 |
[Öffnungshebel] |
Mit den Öffnungshebeln können Sie die obere Abdeckung des Scanners öffnen. |
|
Komponente |
Beschreibung/Funktion |
|
|---|---|---|
|
1 |
[obere Abdeckung] |
Dient zum Abdecken des Scanners. |
|
2 |
[Öffnungshebel] |
Mit den Öffnungshebeln können Sie die obere Abdeckung des Scanners öffnen. |
|
3 |
[Vorlagenlineal] |
Lineal zum Ausmessen der Vorlage. |
|
4 |
[Vorlagen-Zuführrollen] |
Rollen für den Transport der Vorlage |
|
5 |
[Vorlagen-Führungsrollen] |
Rollen zur Führung der Vorlage |
|
6 |
[Rollen für obere Scanner-Abdeckung] |
Rollen in der oberen Abdeckung; dienen zur Führung der Vorlage |
|
7 |
[Vorlagensensoren] |
Sensoren für die Vorlagenerkennung |
|
8 |
[Transparente Kontaktplatten] |
Abdeckung der Bildsensoren |
|
9 |
[Vorlagen-Zuführtisch] |
Über den Vorlagen-Zuführtisch können Sie Vorlagen in den Scanner einführen (bedruckte Seite nach oben). |
