Nettoyage de la plaque matricielle

Avant de commencer

Utilisez les articles prescrits pour l'Océ Colorado 1640 :

  • Gants en nitrile pour la manipulation de l'encre

  • Tampons en mousse et cotons-tiges

  • Outil de nettoyage de la plaque matricielle

  • Solution de nettoyage (benzoate de méthyle)

REMARQUE

Pour plus d'informations sur le matériel d'entretien prescrit, voir Liste du matériel d'entretien de l'imprimante Océ Colorado 1640.

ATTENTION

Portez les gants en nitrile prescrits pour un usage avec l'imprimante Océ Colorado 1640. Vous ne pouvez porter les gants que pendant dix minutes. Une fois ce laps de temps écoulé, vous devez en changer afin d'éviter tout contact avec l'encre.

IMPORTANT

Utilisez la solution de nettoyage préconisée. Évitez l'emploi de tout autre produit de nettoyage.

Procédure

  1. Lancez la procédure de maintenance depuis le panneau de commande. Pour plus d'informations, voir Lancement de la maintenance manuelle.
  2. Enfilez les gants en nitrile agréés pour un usage avec l'imprimante Océ Colorado 1640.
  3. Prenez un tampon en mousse pour plaque matricielle neuf et propre, et placez-le dans le support de l'outil de nettoyage.

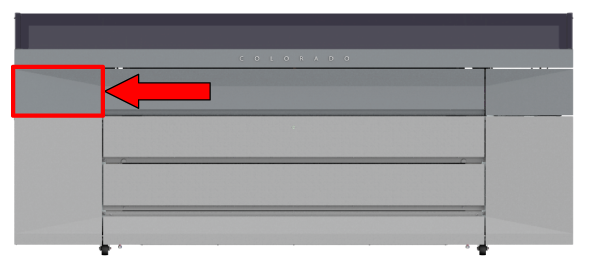

  4. Munissez-vous de l'outil de nettoyage de la plaque matricielle, placez-vous côté introduction du support et identifiez à gauche la porte de maintenance manuelle.

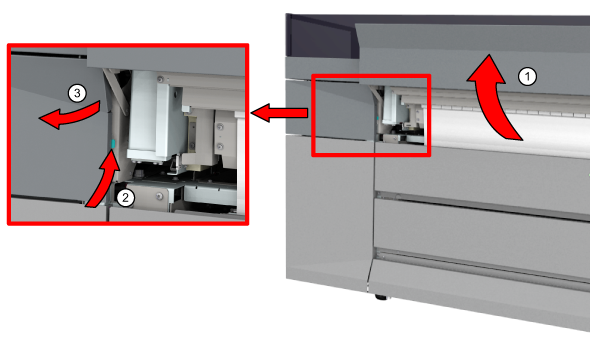

  5. Ouvrez le capot du support (1) et actionnez le levier de la porte de maintenance manuelle situé à gauche (2).
  6. Ouvrez la porte de maintenance manuelle (3). Un voyant s'allume.
    IMPORTANT

    N'utilisez pas de source de lumière externe pour éviter de sécher l'encre et d'endommager les têtes d'impression.

  7. Identifiez la plaque matricielle logée dans le compartiment.

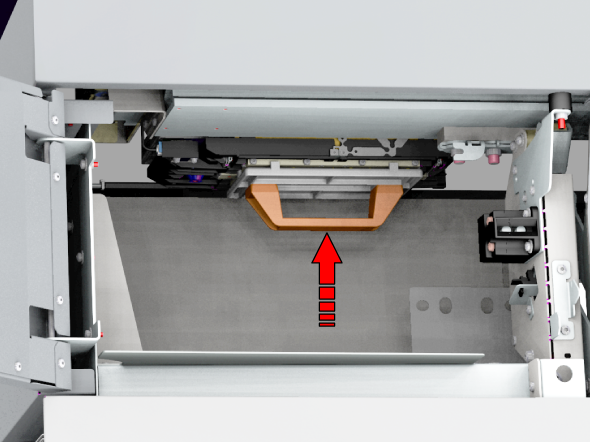

  8. Placez l'outil de nettoyage contre la plaque matricielle en veillant à bien le positionner, comme sur l'illustration.

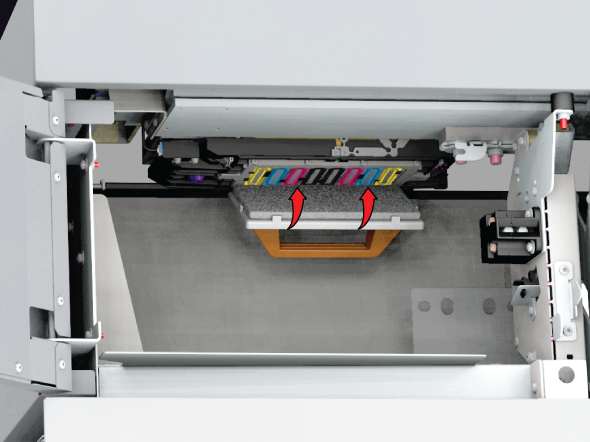

  9. Appuyez l'outil de nettoyage contre la plaque matricielle.
    1. Vérifiez que tous les côtés de l'outil sont bien en contact avec la plaque matricielle.
    2. Maintenez l'outil de nettoyage en place pendant 30 secondes au minimum.
    IMPORTANT

    Exercez de la pression jusqu'à ce que vous souleviez très légèrement le chariot de têtes d'impression. Si vous appuyez de manière excessive, vous risquez d'endommager les têtes d'impression et le chariot.

  10. Retirez l'outil de nettoyage de la plaque matricielle et vérifiez la quantité d'encre accumulée sur la marque laissée sur le tampon en mousse.

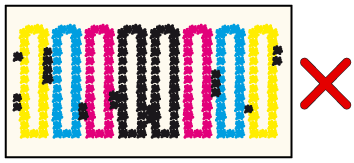

    Si l'encre accumulée entre les têtes d'impression est bien visible, vous devez recommencer la procédure de nettoyage décrite à l'étape 8 en utilisant un nouveau tampon en mousse.

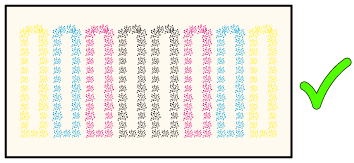

    Si vous ne voyez qu'une légère marque sur la mousse, vous pouvez poursuivre la procédure de nettoyage.
  11. Prenez un coton-tige.

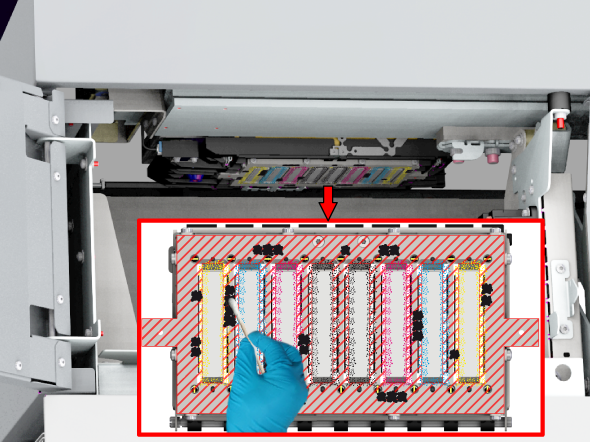

  12. Nettoyez la plaque matricielle jusqu'à ce que tous les résidus d'encre aient disparu (zone indiquée en rouge).
    IMPORTANT

    • Veillez à ne pas toucher les plaques des buses de la tête d'impression. Cela risquerait d'endommager la tête d'impression.

    • Si vous utilisez la solution de nettoyage, veillez à terminer la procédure de nettoyage dans les 5 minutes. L'imprimante doit exécuter une opération de maintenance automatique après cette procédure de manière à garantir que la solution de nettoyage n'abîme pas les têtes d'impression.

    • Utilisez autant de cotons-tiges que nécessaire.

  13. Imbibez un coton-tige neuf de la solution de nettoyage et nettoyez à nouveau la plaque afin d'éliminer les dernières traces d'encre ou les résidus invisibles.
  14. Identifiez le capot de protection noir et vérifiez qu'il est exempt de taches d'encre, de fibres ou de poussière de support.

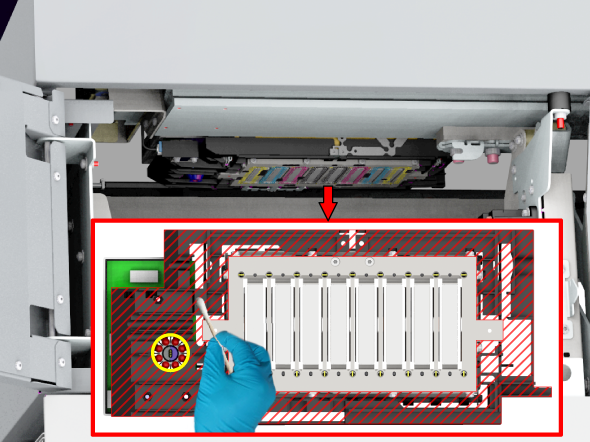

  15. S'il est encrassé, prenez un coton-tige neuf et nettoyez ce capot de protection noir, en particulier les pièces qui dépassent (zone indiquée en rouge).
    IMPORTANT

    Veillez à ne pas nettoyer le capteur M&C (indiqué par le cercle jaune), car vous risqueriez de l'endommager.

  16. Uniquement si nécessaire, imbibez un coton-tige neuf de la solution de nettoyage et nettoyez à nouveau les parties encrassées du capot de protection noir.
  17. Vérifiez que tous les résidus d'encre ont bien été éliminés.
  18. Retirez tous les outils utilisés pour la maintenance de la machine et jetez les gants, tampons en mousse et cotons-tiges usagés avec les déchets chimiques conformément aux réglementations locales en vigueur.
  19. Fermez la porte de maintenance manuelle et le capot du support.
    IMPORTANT

    Vérifiez que tous les capots sont bien fermés pour éviter que de l'encre sèche ne pénètre dans le système.

  20. Sur le panneau de commande, tapotez sur [Terminé]  pour terminer la procédure de maintenance.
