Limpieza de la placa matricial

Antes de empezar

Use los siguientes artículos prescritos para Océ Colorado 1640:

  • Guantes de nitrilo para manipular tinta

  • Espuma y bastoncillos

  • Herramienta de limpieza de la placa matricial

  • Líquido limpiador (benzoato de metilo)

NOTA

Para obtener información sobre el material de mantenimiento prescrito, consulte Lista de material de mantenimiento para Océ Colorado 1640.

ATENCIÓN

Utilice los guantes de nitrilo prescritos para Océ Colorado 1640. Solo se puede utilizar el mismo par de guantes durante diez minutos. Al cabo de diez minutos hay que ponerse otros guantes nuevos para evitar el contacto con la tinta.

IMPORTANTE

Utilice el líquido limpiador prescrito. No utilice ningún otro limpiador.

Procedimiento

  1. Inicie la operación de mantenimiento en el panel de control. Para obtener más información, consulte Inicio del mantenimiento manual.
  2. Póngase los guantes de nitrilo aprobados para Océ Colorado 1640.
  3. Coloque en el soporte de la herramienta de limpieza un trozo nuevo y limpio de espuma de limpieza para la placa matricial.

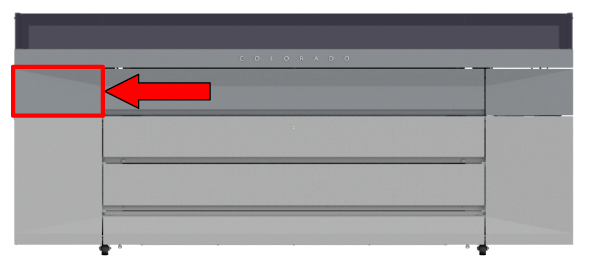

  4. Tome la herramienta de limpieza de la placa matricial, acceda a la sección de entrada de material y localice la puerta de mantenimiento manual en el lado izquierdo.

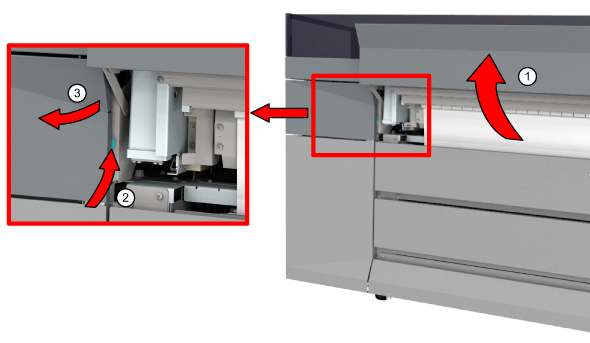

  5. Abra la cubierta de material (1) y levante la palanca de la puerta de mantenimiento manual en el lado izquierdo (2).
  6. Abra la puerta de mantenimiento manual (3). Se enciende una luz.
    IMPORTANTE

    No utilice ninguna fuente luminosa externa para evitar que se cure la tinta y se dañen los cabezales de impresión.

  7. Busque la placa matricial en el compartimento.

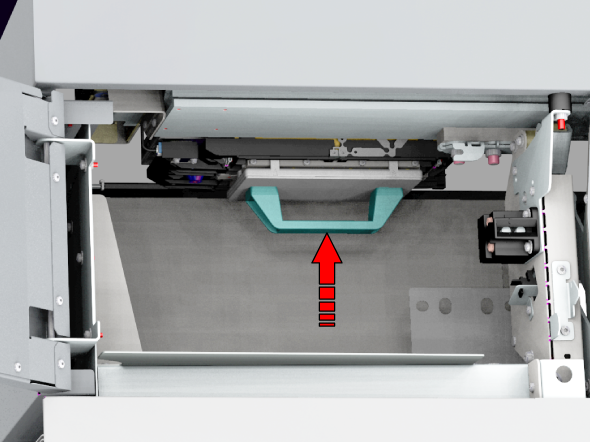

  8. Apoye la herramienta de limpieza sobre la placa matricial. Colóquela en la posición correcta, con las flechas hacia usted, como se ilustra en la imagen.

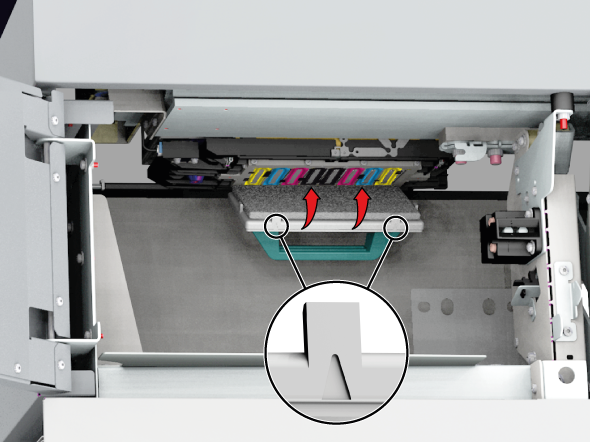

  9. Presione la herramienta de limpieza sobre la placa matricial.
    1. Cerciórese de que todos los lados de la herramienta ejercen presión sobre la placa matricial.
    2. Mantenga así la herramienta de limpieza al menos 30 segundos.
    IMPORTANTE

    Presione hasta elevar levemente el carro de cabezales de impresión. Si aprieta demasiado, dañará los cabezales y el carro.

  10. Saque la herramienta de limpieza de la placa matricial y observe si hay tinta acumulada en la estampación de la espuma.

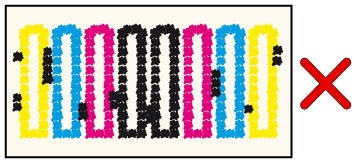

    Si se ve tinta acumulada entre los cabezales de impresión, hay que volver a repetir la operación de limpieza desde el paso 8 con un trozo de espuma nuevo.

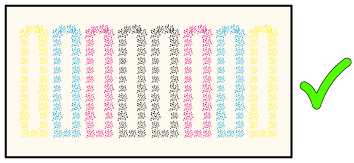

    Si solo se aprecia una ligera marca de estampación en la espuma, puede proseguir con la operación de limpieza.
  11. Tome un bastoncillo.

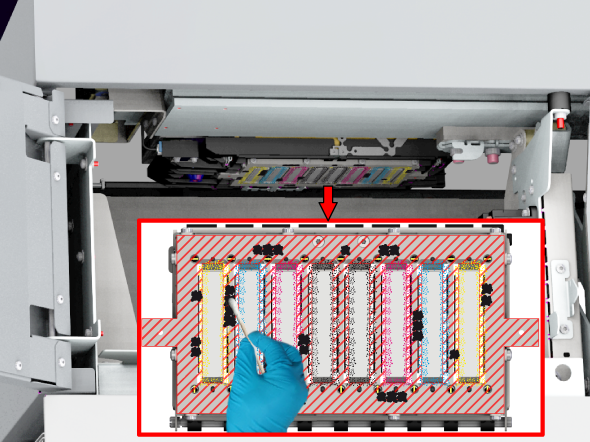

  12. Limpie bien la placa matricial, hasta que no queden restos de tinta (área indicada en rojo).
    IMPORTANTE

    • No toque las platinas de inyectores de los cabezales de impresión. Si toca las platinas de inyectores, puede dañar los cabezales de impresión.

    • Si utiliza el líquido limpiador, ha de terminar el proceso de limpieza en 5 minutos. La impresora debe efectuar a continuación el mantenimiento automático para asegurarse de que el líquido limpiador no daña los cabezales de impresión.

    • Use cuantos bastoncillos necesite.

  13. Humedezca un bastoncillo nuevo con líquido limpiador y vuelva a limpiar la placa de presión para eliminar toda la tinta residual o no visible.
  14. Localice la cubierta protectora negra y examine si está sucia de tinta, polvo de material o fibras.

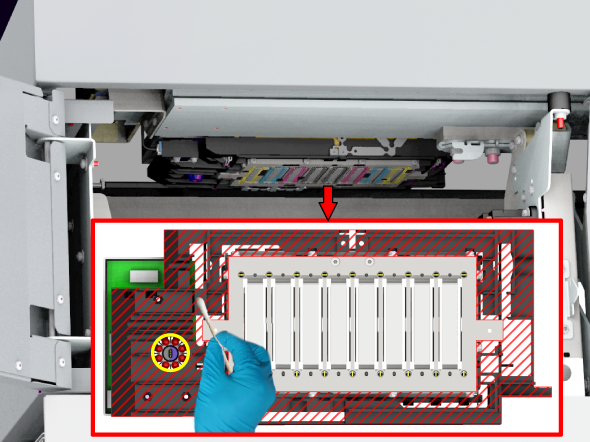

  15. Si está sucia, tome un bastoncillo nuevo y limpie la cubierta protectora negra, sobre todo las partes que sobresalen (área indicada en rojo).
    IMPORTANTE

    No limpie el escáner M&C (indicado con el círculo amarillo), porque podría dañarlo.

  16. Solo en caso necesario, humedezca un bastoncillo nuevo con líquido limpiador y vuelva a limpiar las partes sucias de la cubierta protectora negra.
  17. Asegúrese de eliminar todos los restos de tinta.
  18. Retire todas las herramientas de la máquina y elimine los guantes, la espuma y los bastoncillos con los desechos químicos de acuerdo con las normativas vigentes.
  19. Cierre la puerta de mantenimiento manual y la cubierta de material.
    IMPORTANTE

    Asegúrese de que todas las cubiertas están bien cerradas para evitar tinta curada en el sistema.

  20. En el panel de control, toque [Completado]  para finalizar el mantenimiento.
