Vstupní kapacitu systému tisku lze rozšířit pomocí velkokapacitního modulu papíru. Tento velkokapacitní modul papíru pojme až 3 500 listů papíru (80 g/m² / 22 lb bond). Zásobník papíru podává média lícem nahoru.
Při vložení obálek do velkokapacitního modulu papíru je nutné použít vodítko obálek.

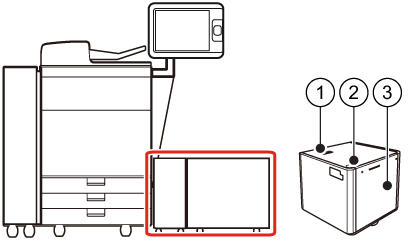

Velkokapacitní modul papíru|
Popis, velkokapacitní modul papíru |
|
|---|---|
|
1 |
Uvolňovací tlačítko, pro přesun velkokapacitního modulu papíru. |
|
2 |
Tlačítko, pro otevření zásobníku papíru. |
|
3 |
Zásobník papíru, pro umístění médií. |
UPOZORNĚNÍ
Při manipulaci s papírem dejte pozor, abyste si nepořezali ruce o jeho okraje.
DŮLEŽITÉ

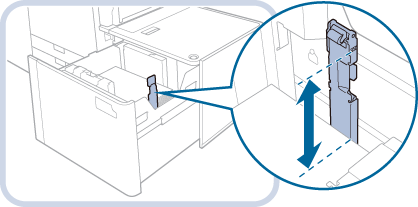

Když zvednete vnitřní zvedák zásobníku papíru, například když něco upustíte, nezvedejte jej o více než 50 mm / 2" nebo diagonálně. Mohlo by dojít k poruše či poškození zařízení.
DŮLEŽITÉ
Při zakládání médií neudeřte do pravého vodítka papíru. Mohlo by dojít k poruše či poškození zařízení.
Do prázdných částí zásobníku papíru nikdy nepokládejte papír ani nic jiného. Může to způsobit uvíznutí papíru.
Do otvoru rozfukovače velkokapacitního modulu papíru nevkládejte spony na papír ani jiné předměty.
Dbejte na pečlivé dodržení pokynů. Pokud nevložíte média správně, může dojít k uvíznutí papíru, znečištění částí zařízení nebo špatné kvalitě tisku.
Zkontrolujte a připravte média.
V případě potřeby přepněte systém tisku z režimu spánku.
|
Činnost |
||
|---|---|---|
|
1 |
Stisknutím tlačítka (1) otevřete velkokapacitní zásobník papíru (2). |
|
|
Pokud se velikost média nezměnila, pokračujte krokem 5, jinak přejděte ke kroku 2. |
||
|
2 |

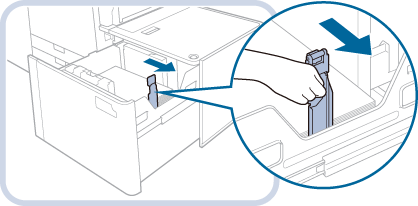

Přesuňte pravé vodítko papíru na pravou stranu zásobníku papíru. |
|
|
3 |
Zvedněte přídržný podávací válec a vyjměte všechna média. |
|
|
4 |
Stiskněte páčku a posuňte vodítka papíru tak, aby mezi nimi bylo dostatek místa pro založení papíru. |
|
|
5 |
Založte stoh médií vysoký přibližně 10 mm / 4". DŮLEŽITÉ
U médií velikostí větších než A4 nejprve zásobník papíru zavřete a poté jej otevřete. Vnitřní zvedák je třeba zvednout, aby správně podával média větší než A4. |
|
|
6 |
Stiskněte přední vodítko papíru a přisuňte vodítka papíru ke stohu médií. |
|
|
7 |
Posuňte pravé vodítko papíru ke stohu médií, při přesném zarovnávání se řiďte značkou pro velikost papíru. DŮLEŽITÉ
Pokud nezarovnáte pravé vodítko papíru správně, může dojít k uvíznutí papíru, špatné kvalitě tisku nebo znečištění částí zařízení. |
|
|
8 |
Pokračujte v zakládání dalších stohů médií o výšce přibližně 10 mm / 0,4". DŮLEŽITÉ
|
|
|
9 |
Opatrně zavřete zásobník papíru. Dbejte na to, aby zapadl na místo. UPOZORNĚNÍ
Při zavírání velkokapacitního modulu papíru dejte pozor, abyste si nepřiskřípli prsty. Mohli byste si způsobit zranění. |
|
Když dojde k uvíznutí papíru nebo když si všimnete špatné kvality tisku, otočte stoh médií a založte jej znovu. Znovu nezakládejte texturovaný, jednostranně potahovaný nebo již potištěný papír, předejdete tak dalším uvíznutím papíru. V uvedených případech použijte nový stoh médií.
Zbývající média pevně zabalte zpět do původního obalu a tento balíček uložte na suché místo, mimo dosah přímého slunečního záření a vysokých teplot.
).
/
). Použijte správnou orientaci obálek.
