varioPRINT iX-series постоянно отслеживает и, при необходимости, слегка корректирует положение листов на бумагопроводящем тракте. Это помогает исключить ошибки при печати изображений на лицевой и обратной сторонах листов. Хотя регистрация носителя принтера в основном будет отвечать вашим ожиданиям, вы можете настраивать совмещение носителей, если у вас есть сомнения насчет совмещения конкретных носителей. Всегда сначала выполняйте автоматическую регистрацию носителя. Если регистрация носителя по-прежнему не соответствует требованиям, выполните регистрацию носителя вручную.
ВАЖНО
Совмещение печатных материалов и цифровая коррекция положения изображения на листе — это не одно и то же. Не сдвигайте изображения с помощью параметров, предназначенных для совмещения печатных материалов вручную (например, при создании дополнительного пространства для переплетения или обрезки). Используйте параметр задания, отвечающий за выравнивание изображений.
ВАЖНО
Если у нескольких носителей проявляются одинаковые отклонения, обратитесь в местную сервисную организацию для проверки параметров совмещения принтера.
Оптимизация носителяПри появлении нежелательных отклонений при работе с конкретным печатным материалом попробуйте напечатать на нем проверочную карту. Двусторонняя проверочная карта с маркерами позволяет выявить сдвиг изображений (но только при неправильном совмещении печатных материалов). Если при анализе проверочной карты ошибок не обнаружилось, проверьте исходный документ и параметры сдвига изображений.
Перед печатью проверочной карты убедитесь, что ролики SZ очищены.

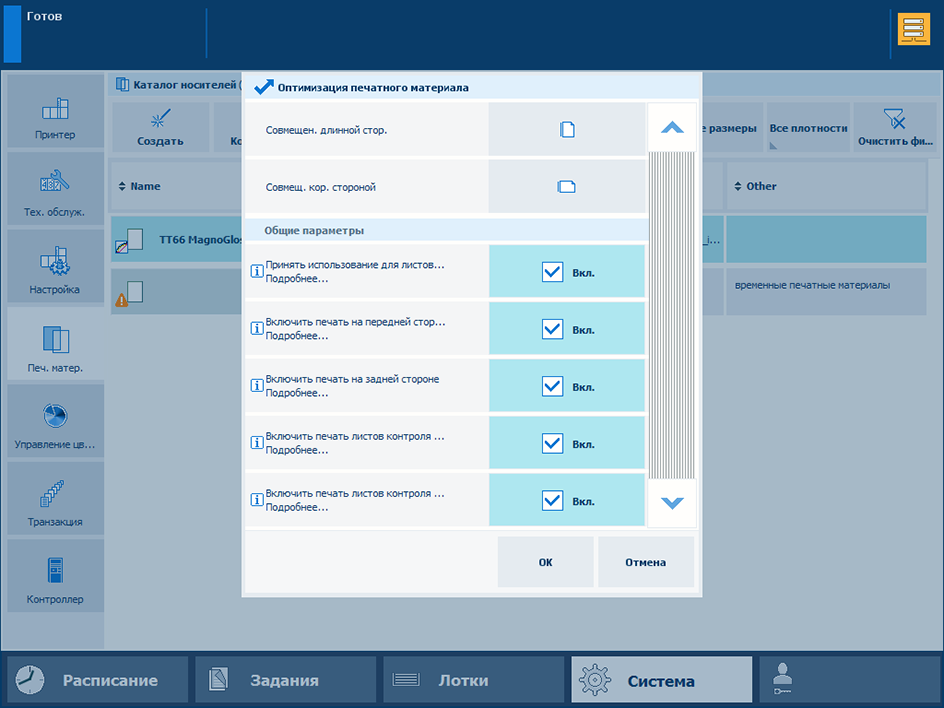

Опции регистрации носителяКоснитесь .
Выберите носитель, который необходимо оптимизировать.
Коснитесь [Оптимизация].
Нажмите [Регистрация LEF] или [Регистрация SEF] в зависимости от направления подачи листов носителя в принтере.
LEF — подача длинной стороной. SEF — подача короткой стороной.
Коснитесь [Печать проверочной карты].
Две стороны проверочной карты и соответствие окружностей и точекПосмотрите на двустороннюю проверочную карту против света.
Между темной точкой и окружностью должно наблюдаться белое пространство. Если точки соприкасаются с окружностями, печатные материалы совмещены неправильно.
Отклонения в положении листов на тракте подачи бумаги и эффекты печати на проверочной карте (пример для лицевой стороны листа формата A4/Letter, подаваемого длинной стороной)Отклонения по оси X (направление подачи)
Измерьте расстояние от левого края листа до маркеров в виде вертикальных линий. Повторите для другой стороны (B).
Если хотя бы на одной стороне это расстояние будет больше или меньше 10 мм, печатные материалы совмещены неправильно.
Отклонения по оси Z (направление поперечной подачи)
Измерьте расстояние от верхнего края листа до маркеров в виде горизонтальных линий. Повторите для другой стороны (B).
Если хотя бы на одной стороне это расстояние будет больше или меньше 10 мм, печатные материалы совмещены неправильно.
Отклонение поворота по координате S
Измерьте расстояние от левого верхнего края листа до крайней левой точки маркера в виде горизонтальной линии. Выровняйте линейку по краю листа. Повторите для другой стороны (B).
Если хотя бы на одной стороне это расстояние будет больше или меньше 10 мм, печатные материалы совмещены неправильно.
