varioPRINT iX-series hace un seguimiento continuado y, en caso necesario, corrige la posición de las hojas en la ruta de papel. De ese modo, las imágenes se imprimen correctamente tanto en la cara anterior como en la cara posterior de las hojas. Aunque el registro de materiales de la impresora se ajustará en general a sus expectativas, podrá modificar sus valores si tiene dudas sobre el registro de un material específico. Realice siempre en primer lugar el registro de material automático. Si no cumple con sus expectativas, realice un registro manual.
IMPORTANTE
El registro de material no es una corrección digital de la imagen en la hoja. No utilice los ajustes de registro de material manuales para desplazar las imágenes (por ejemplo, para dejar espacio para la encuadernación o el corte). En su lugar, utilice los ajustes del trabajo para alinear las imágenes.
IMPORTANTE
Si aprecia la misma desviación en diferentes materiales, póngase en contacto con el servicio técnico local para que compruebe los parámetros de registro de la impresora.
Optimizar materialSi aprecia una desviación no deseada de la alineación en un material específico, utilice ese material para imprimir un diagrama de comprobación. El diagrama de comprobación a dos caras contiene marcas visuales que puede analizar. El diagrama de comprobación solo muestra las desviaciones provocadas por un registro de material incorrecto. Si el diagrama de comprobación no muestra ningún defecto, examine el documento de origen y los ajustes de desplazamiento de imágenes.
Antes de imprimir un gráfico de verificación, compruebe que los rodillos de SZ estén limpios.

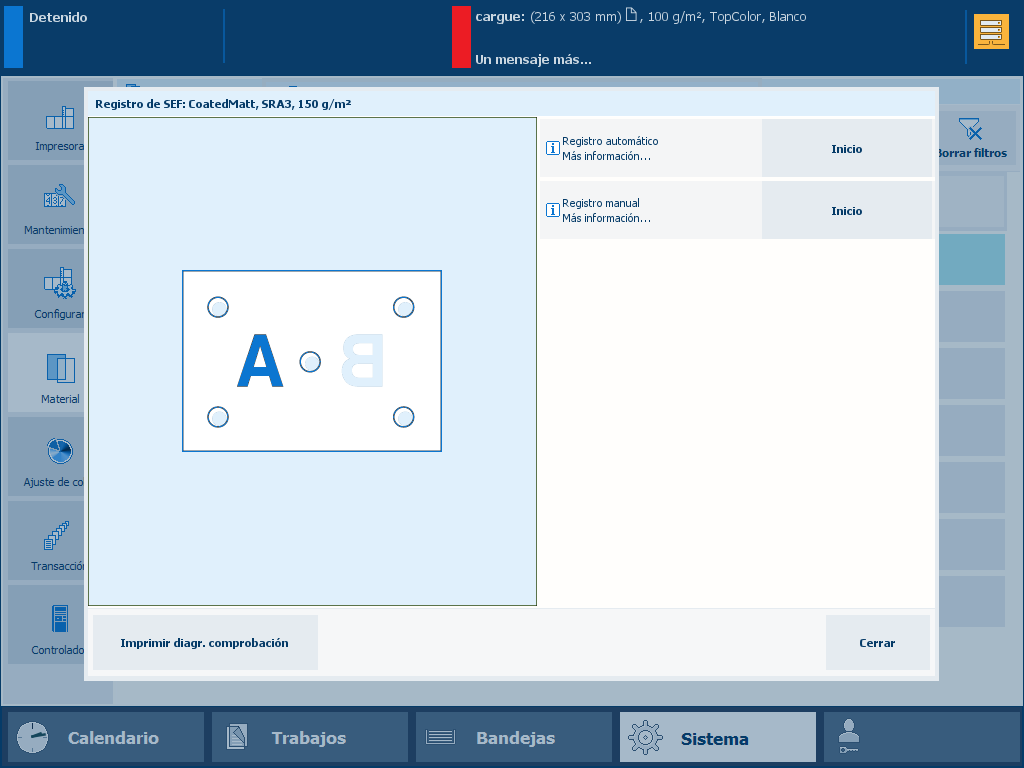

Opciones de registro de materialToque .
Pulse el material que desee optimizar.

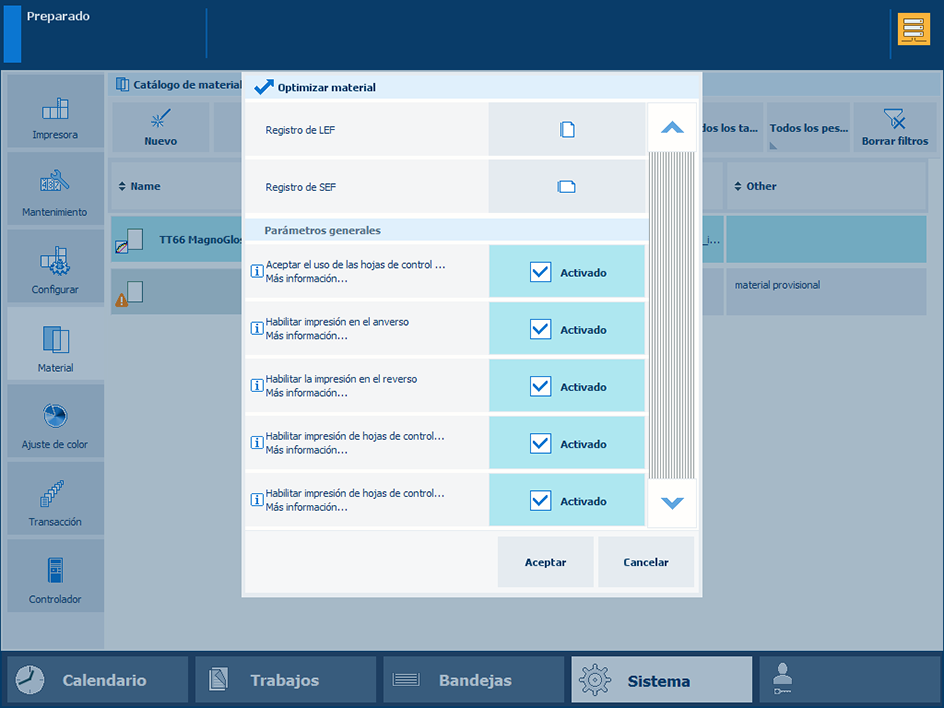

Toque [Optimizar].
Pulse [Registro de LEF] o [Registro de SEF] en función de la dirección de alimentación de las hojas del material en la impresora.
LEF es alimentación por el borde largo. SEF es alimentación por el borde corto.
Toque [Imprimir diagr. comprobación].
Diagrama de comprobación por ambas caras y alineación de los círculos y los puntosSitúe el gráfico de verificación a dos caras frente a un punto de luz.
Debería ver un espacio en blanco entre el punto sólido y el círculo. Si los puntos tocan los círculos, el registro de material no es correcto.
Desviaciones de las hojas en el recorrido del papel y efectos de impresión en el gráfico de verificación (ejemplo de cara delantera, hoja A4/Letter, alimentación por el borde largo)Desviación en coordenada X (dirección de alimentación)
Mida la distancia entre el borde izquierdo de la hoja y las marcas verticales. Repita la operación en la otra cara (B).
Si en al menos una de las caras la distancia es superior a 10 mm o inferior a 10 mm, el registro de material no es correcto.
Desviación en coordenada Z (dirección perpendicular)
Mida la distancia ente el borde superior de la hoja y las marcas horizontales. Repita la operación en la otra cara (B).
Si en al menos una de las caras la distancia es superior a 10 mm o inferior a 10 mm, el registro de material no es correcto.
Desviación de rotación en coordenada S
Mida la distancia entre la esquina superior izquierda de la hoja y el punto situado más a la izquierda en la línea horizontal. Alinee la regla con el borde de la hoja. Repita la operación en la otra cara (B).
Si en al menos una de las caras la distancia es superior a 10 mm o inferior a 10 mm, el registro de material no es correcto.
