Die Position der Blätter auf dem Papierweg wird von der varioPRINT iX-series kontinuierlich verfolgt und bei Bedarf leicht korrigiert, damit die Abbilder auf Vorder- und Rückseite auf beiden Seiten der Blätter korrekt gedruckt werden. Obwohl die Materialregistrierung des Druckers meist Ihren Erwartungen entsprechen wird, können Sie die Materialregistrierungswerte anpassen, wenn Sie bei bestimmten Druckmaterialien Zweifel an der Registrierung haben. Führen Sie die automatische Materialregistrierung immer zuerst durch. Wenn die Materialregistrierung immer noch nicht Ihren Erwartungen entspricht, führen Sie die manuelle Materialregistrierung aus.
WICHTIG
Die Materialregistrierung ist keine digitale Korrektur des Bilds auf dem Blatt. Verwenden Sie die manuellen Einstellungen der Materialregistrierung nicht, um Bilder zu versetzen, beispielsweise um einen größeren Heft- oder Schneiderand zu erzeugen. Nehmen Sie die Ausrichtung von Bildern stattdessen mit einer Jobeinstellung vor.
WICHTIG
Wenn mehrere Druckmaterialien die gleichen Abweichungen zeigen, wenden Sie sich an Ihre lokale Kundendienstorganisation, um die Registrierungsparameter des Druckers zu überprüfen.

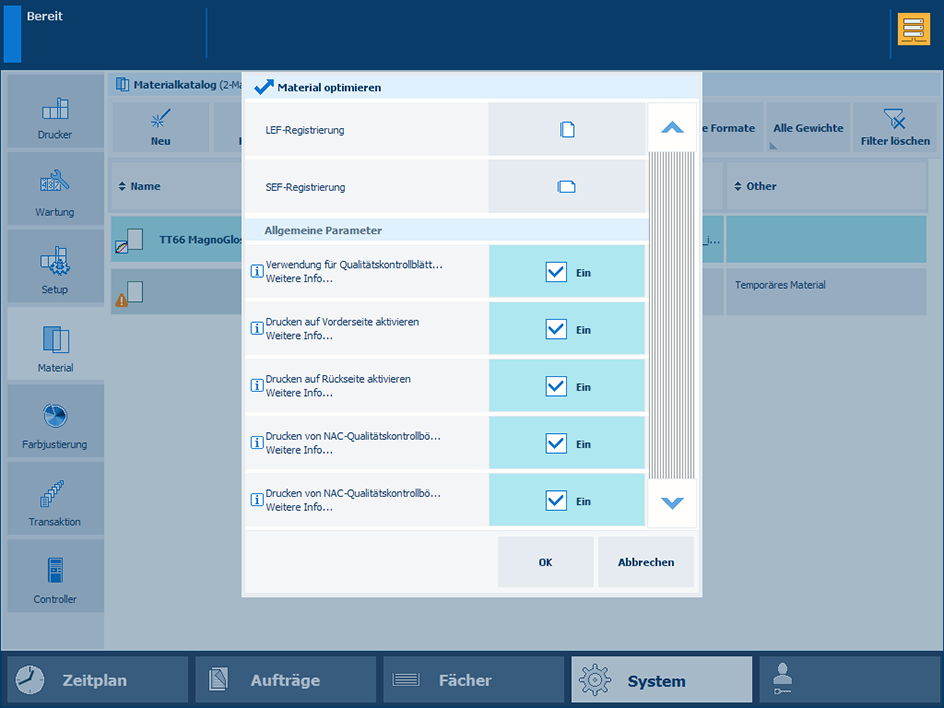

Material optimierenWenn Sie bei einem bestimmten Druckmaterial eine unerwünschte Abweichung der Ausrichtung feststellen, drucken Sie ein Überprüfungsdiagramm mit diesem Druckmaterial. Das Duplex-Überprüfungsdiagramm zeigt optische Passer, auf deren Grundlage Sie die Sachlage analysieren können. Das Überprüfungsdiagramm zeigt nur Bildabweichungen aufgrund einer falschen Materialregistrierung an. Wenn das Überprüfungsdiagramm keine Fehler zeigt, prüfen Sie das Quelldokument und die Bildversatzeinstellungen.
Bevor Sie ein Testmuster drucken, stellen Sie sicher, dass die SZ-Rollen gereinigt wurden.
MaterialregistrierungsoptionenDrücken Sie auf .
Drücken Sie auf das zu optimierende Material.
Drücken Sie auf [Optimieren].
Drücken Sie auf [LEF-Registrierung] oder [SEF-Registrierung], je nach Einzugsrichtung der Materialblätter im Drucker.
LEF bedeutet Einzug über die lange Kante. SEF bedeutet Einzug über die kurze Kante.
Drücken Sie auf [Überprüfungsdiagramm drucken].
Zwei Seiten des Überprüfungsdiagramms und die Ausrichtung der Kreise und PunkteHalten Sie das Duplex-Testmuster gegen das Licht.
Zwischen dem vollen Punkt und der Kreislinie muss ein weißer Bereich zu sehen sein. Wenn die Punkte die Kreise berühren, ist die Materialregistrierung nicht korrekt.
Blattabweichungen auf dem Papierweg und die Auswirkungen des Drucks auf das Testmuster (Beispiel für Titelseite, A4/Letter, Einzug über die lange Kante)Abweichung auf X-Koordinate (Einzugsrichtung)
Messen Sie die Abstände zwischen der linken Blattkante und den vertikalen Markierungslinien. Wiederholen Sie den Vorgang auf der anderen Seite (B).
Wenn zumindest auf einer Seite die Abstände mehr als 10 mm oder weniger als 10 mm betragen, ist die Materialregistrierung nicht korrekt.
Abweichung auf Z-Koordinate (Quereinzugsrichtung)
Messen Sie die Abstände zwischen der oberen Blattkante und den horizontalen Markierungslinien. Wiederholen Sie den Vorgang auf der anderen Seite (B).
Wenn zumindest auf einer Seite die Abstände mehr als 10 mm oder weniger als 10 mm betragen, ist die Materialregistrierung nicht korrekt.
Drehungsabweichung auf S-Koordinate
Messen Sie den Abstand von der linken oberen Ecke des Blatts zum äußersten linken Punkt der horizontalen Markierungslinie. Richten Sie das Lineal am Rand des Blatts aus. Wiederholen Sie den Vorgang auf der anderen Seite (B).
Wenn zumindest auf einer Seite der Abstand mehr als 10 mm oder weniger als 10 mm beträgt, ist die Materialregistrierung nicht korrekt.
