Tiskárna varioPRINT iX-series neustále sleduje a v případě potřeby jemně koriguje umístění listů na dráze papíru. Přední a zadní obrazy jsou tedy správně vytištěny na obě strany listů. Ačkoli registrace médií tiskárny většinou naplní vaše očekávání, pokud máte o registraci některých médií pochyby, můžete upravit nastavené hodnoty. Vždy nejprve použijte automatickou registraci médií. Pokud registrace médií ani poté nesplní vaše očekávání, proveďte ruční registraci médií.
DŮLEŽITÉ
Registrace médií neznamená digitální korekci obrazu na listu. Pokud chcete například posunout obraz kvůli vytvoření prostoru pro vázání nebo oříznutí, místo ruční změny nastavení registrace médií použijte nastavení úlohy.
DŮLEŽITÉ
Pokud některá média vykazují stejné odchylky, obraťte se na místní servisní společnost s žádostí o kontrolu parametrů registrace tiskárny.

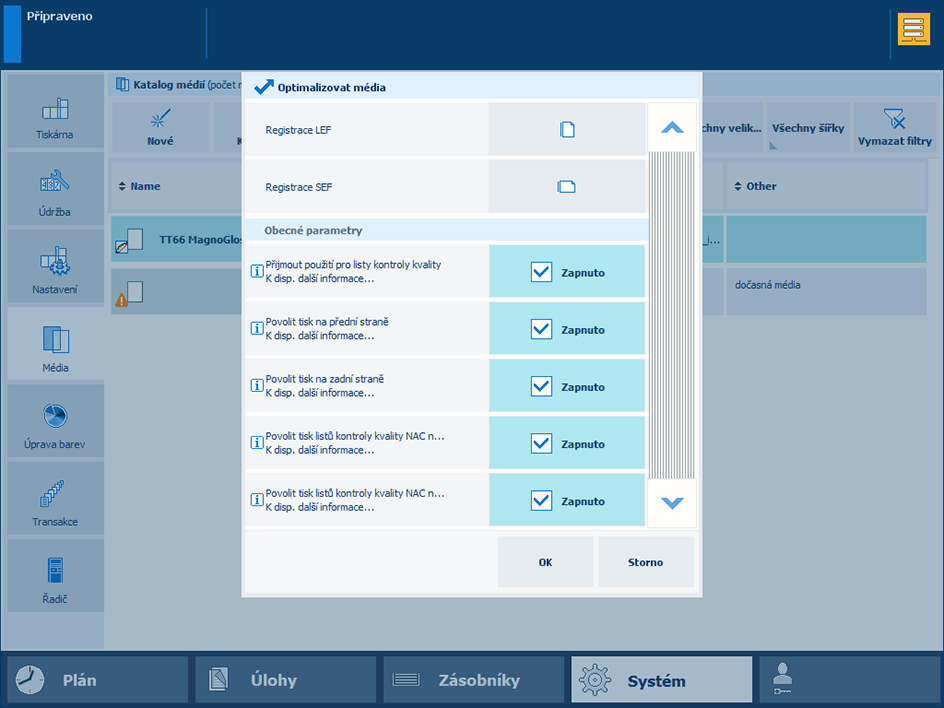

Optimalizovat médiaPokud u některého média zaregistrujete nežádoucí odchylku zarovnání, na totéž médium vytiskněte ověřovací diagram. Ověřovací diagram oboustranného tisku obsahuje vizuální značky, které můžete analyzovat. Ověřovací diagram obsahuje pouze odchylky obrazu způsobené nesprávnou registrací médií. Pokud ověřovací diagram nevykazuje žádné defekty, zkontrolujte zdrojový dokument a nastavení posunutí obrazu.
Před vytištěním ověřovacího diagramu se ujistěte, že byly vyčištěny válečky SZ.
Možnosti registrace médiíStiskněte .
Dotkněte se média, které chcete optimalizovat.
Stiskněte [Optimalizace].
Podle směru zavádění listů médií do tiskárny stiskněte [Registrace LEF] nebo [Registrace SEF].
LEF v případě dlouhého okraje, SEF v případě krátkého okraje.
Stiskněte [Vytisknout ověřovací diagram].
Dvě strany ověřovacího diagramu a zarovnání kružnic a tečekOboustranný ověřovací diagram si prohlédněte proti světlu.
Mezi plnou tečkou a kružnicí musí být bílý prostor. Pokud se tečky dotýkají kružnic, registrace médií není v pořádku.
Odchylky listu na dráze papíru a tiskové efekty na ověřovacím diagramu (například u předního listu, formátu A4/Letter, při směru zavádění dlouhým okrajem)Odchylka na souřadnici X (směr zavádění)
Změřte vzdálenosti mezi levým okrajem listu a vertikálními čárami značek. Stejný postup opakujte na druhé straně (B).
Pokud je alespoň na jedné straně vzdálenost větší nebo menší než 10 mm, registrace médií je v pořádku.
Odchylka na souřadnici Z (příčné zavádění)
Změřte vzdálenosti mezi horním okrajem listu a horizontálními čárami značek. Stejný postup opakujte na druhé straně (B).
Pokud je alespoň na jedné straně vzdálenost větší nebo menší než 10 mm, registrace médií je v pořádku.
Odchylka otočení na souřadnici S
Změřte vzdálenost od levého horního rohu listu k bodu na horizontální čáře značky nejvíce nalevo. Srovnejte pravítko s okrajem listu. Stejný postup opakujte na druhé straně (B).
Pokud je alespoň na jedné straně vzdálenost větší nebo menší než 10 mm, registrace médií je v pořádku.
