Scaricamento di una bobina supporti dal cassetto

Introduzione

Scaricare una bobina supporti dal cassetto quando si intende caricarne una nuova.

ATTENZIONE

Fare attenzione alle dita durante la manipolazione della bobina supporti.
Il sollevamento di supporti pesanti, 25 kg (55 lb) o più, deve essere effettuato da almeno due persone o con l'aiuto di strumenti di sollevamento esterni.

IMPORTANTE

Manipolare con cura la bobina supporti. Una bobina supporti ammaccata può danneggiare la stampante.
Aprire il cassetto supporti solo quando la luce indicatrice sul cassetto è accesa. Non aprire il cassetto quando la luce è spenta, si potrebbe danneggiare la macchina.

NOTA

Indossare i guanti per evitare di macchiare la carta con impronte digitali.

Tirare con forza per aprire il cassetto supporti.

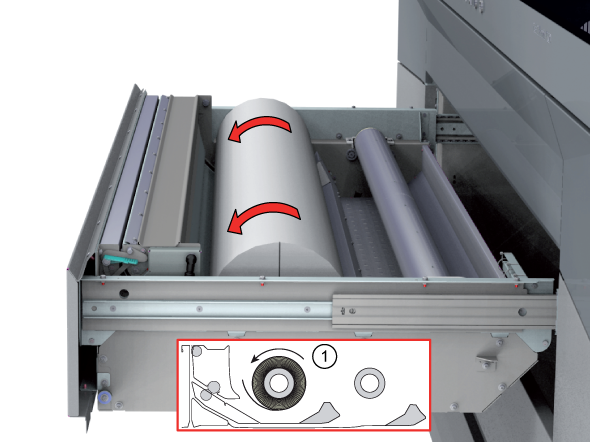

Utilizzare entrambe le mani per fare ruotare all'indietro la bobina supporti (1) e rimuovere i supporti dalla guida di metallo della carta.
Spingere la leva e aprire il gancio.
Sollevare ed estrarre l'albero della bobina con la bobina supporti montata, quindi inserirlo nella stazione caricamento bobine.

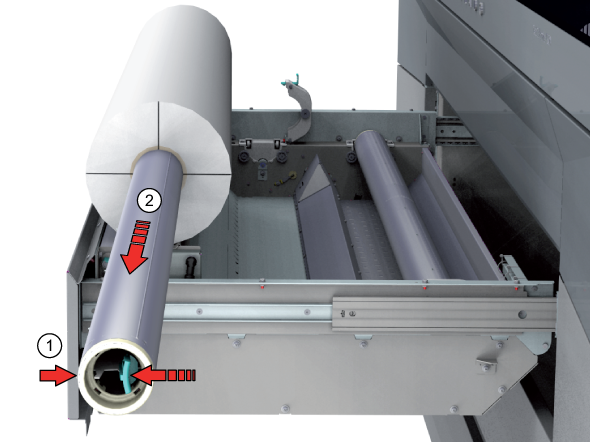

Tirare (1) verso di sé la maniglia del meccanismo di chiusura.
Rimuovere (2) l'albero supporti dall'anima della bobina supporti.
Caricare una nuova bobina supporti; per ulteriori informazioni vedere Caricamento di una bobina supporti (posizione 1). Oppure reinserire l'albero supporti alimentazione nel cassetto e chiudere con decisione il gancio. Accertarsi di chiudere il gancio a fondo, sino a udire uno scatto.
Togliere la bobina supporti dalla stazione caricamento bobine.
Depositarlo in un luogo sicuro dove non possa cadere o rotolare.
Chiudere con attenzione il cassetto supporti.
