打印系统可以具有不同的配置来匹配不同的打印环境。此打印系统具有可通过选件进行扩展的基本硬件部件。下表是主要部件的说明。
注释
本手册使用打印系统部件的功能名称。但有时需要使用商业名称，例如订购选件时。这种情况下，请使用内含商业名称的表。
不同国家/地区的选件供货情况有所不同。

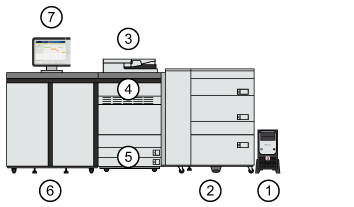

带大容量输纸模块的基本打印系统

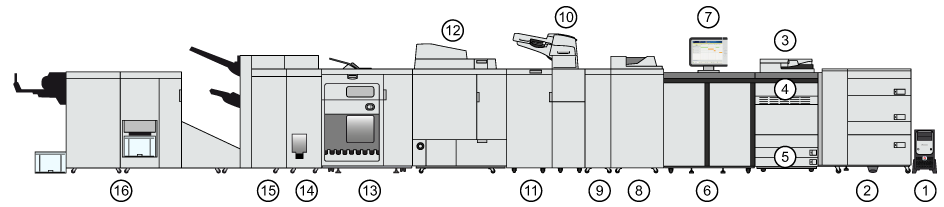

通过几个输入和输出选件扩展的打印系统的示例|
主要硬件部件说明 |
|
|---|---|
|
1 |
PRISMAsync Print Server 可控制打印系统的性能、工作流程、图像质量和颜色质量。 |
|
2 |
输纸模块，用于装载介质 |
|
3 |
自动输稿器，用于复印和扫描原稿 |
|
4 |
碳粉盒盖，用于进入碳粉盒 |
|
5 |
内部纸盒，用于装载介质 |
|
6 |
打印模块，将在其中进行打印 |
|
7 |
控制面板，它是操作员的中央信息点 |
|
8 |
传感单元自动执行介质对准和颜色密度调整，还有更多功能 |
|
9 |
检测单元，用于根据参考图像自动检查输出的打印质量 |
|
10 |
插入器，用于输送（预打印）封面和插页 |
|
11 |
具有可更换的模架的专业打孔机，用于在打印输出中进行打孔或压痕 |
|
12 |
胶粘装订机，用于制作胶粘装订书籍和裁切的书籍 |
|
13 |
大容量堆叠器，用于堆叠大量输出和排序 |
|
14 |
折叠器，使用不同方法折叠输出 |
|
15 |
折叠器/订书机，用于装订和堆叠打印输出。小册子制作机可以制作鞍式装订的小册子。打孔装置可为打印输出打孔。 |
|
16 |
小册子裁切器用于修剪小册子的前边缘，双刀裁切器用于修剪小册子的上边缘和下边缘 |
|
可选 |
商业名称 |
|---|---|
|
自动输稿器 |
双面彩色图像阅读器--P |
|
打印机盖 |
打印机盖板-P |
|
特殊进纸器 |
旁路堆栈供纸器-D |
|
输纸模块 |
侧纸仓-C 侧纸仓-XL-A |
|
大容量输纸模块 |
侧纸仓-C 侧纸仓-XL-A |
|
插入器 |
文件插页器-R |
|
传感单元 |
旁路堆栈供纸器-B |
|
检测单元 |
Inspection unit-B |
有关详细信息，请参阅纸张输入规格。
|
可选 |
商业名称 |
|---|---|
|
专业打孔机 |
Multi Function Professional Puncher-C |
|
胶粘装订机 |
Perfect Binder-F |
|
大容量堆叠器 |
容量堆叠器-J |
|
折叠器 |
折纸组件-K |
|
堆叠器/订书机 |
分页装订处理器-AF 或 鞍式分页装订处理器-AF |
|
小册子裁切器 |
裁边器-G |
|
双刀小册子裁切器 |
Two-Knife Booklet Trimmer-B |
|
出纸处理器桥接器 |
Finisher Bridge-A |
|
DFD（文档修整设备）适配器 |
DFD Adapter-B |
|
eWire |
GBC eWire Pro |
有关详细信息，请参阅出纸处理器规格。
