У печатной системы могут быть различные конфигурации в зависимости от условий печати. В печатной системе есть основные аппаратные компоненты, к которым можно добавить дополнительные устройства. В приведенной ниже таблице указаны описания основных компонентов.
ПРИМЕЧАНИЕ
В руководстве используются функциональные названия компонентов печатной системы. Но иногда могут потребоваться торговые названия, например, для заказа дополнительных устройств. В таком случае следует воспользоваться таблицей с торговыми названиями.
Доступность дополнительных устройств зависит от страны.

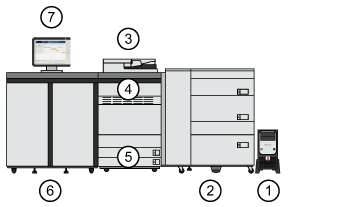

Основа печатной системы с загрузочным модулем бумаги

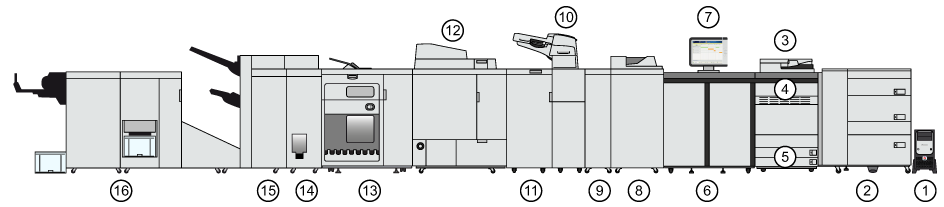

Пример печатной системы с несколькими дополнительными устройствами ввода и выводы|
Описание основных аппаратных компонентов |
|
|---|---|
|
1 |
PRISMAsync Print Server управляет производительностью, процессом выполнения, качеством изображения и качеством печати печатной системы. |
|
2 |
Модуль бумаги для загрузки печатных материалов |
|
3 |
Устройство автоматической подачи документов для копирования и сканирования оригиналов |
|
4 |
Крышка отсека тонера для доступа к картриджам с тонером |
|
5. |
Внутренние лотки для бумаги для загрузки печатных материалов. |
|
6 |
Модуль печати — место выполнения печати. |
|
7 |
Панель управления является основным источником информации для оператора. |
|
8 |
Устройство определения автоматически выполняет настройку совмещения печатного материала, интенсивности цвета и многого другого во время печати |
|
9 |
Устройство проверки для автоматической проверки качества печати на основе эталонного изображения |
|
10 |
Устройство вставки документов — подача (предварительно отпечатанных) обложек и вкладываемых листов |
|
11 |
Профессиональное устройство перфорации с комплектами сменных штампов для пробивания отверстий в отпечатанных материалах и для их биговки |
|
12 |
Устройство для клеевого сшивания (переплетчик) для создания клеевых переплетов и книг с обрезкой |
|
13 |
Укладчик большой емкости для укладки и упорядочивания больших стопок отпечатанных материалов |
|
14 |
Фальцовщик — разнообразная фальцовка отпечатанных материалов |
|
15 |
Укладчик/сшиватель для укладки и сшивания отпечатанных материалов. Брошюровальное устройство для создания буклетов с брошюровкой внакидку. Модуль перфорирования для пробивания отверстий в отпечатанных материалах. |
|
16 |
Устройство обрезки буклетов для обрезки краев буклетов и двухножевое устройство для обрезки верхний и нижних краев буклетов |
|
Необязательный |
Торговое название |
|---|---|
|
Устройство автоматической подачи документов |
Duplex Color Image Reader Unit-P |
|
Крышка принтера |
Printer Cover-P |
|
Специальное устройство подачи |
Stack Bypass-D |
|
Модуль бумаги |
POD Deck Lite-C POD Deck Lite XL-A |
|
Загрузочный модуль бумаги |
POD Deck Lite-C POD Deck Lite XL-A |
|
Устройство вставки документов |
Document Insertion Unit-R |
|
Устройство определения |
Sensing unit-B |
|
Устройство проверки |
Inspection unit-B |
Подробнее см. на сайте Характеристики подачи бумаги.
|
Необязательный |
Торговое название |
|---|---|
|
Профессиональное устройство перфорации |
Multi Function Professional Puncher-C |
|
Переплетчик |
Perfect Binder-F |
|
Укладчик большой емкости |
High Capacity Stacker-J |
|
Папка |
Paper Folding Unit-K |
|
Укладчик/сшиватель |
Staple Finisher-AF или Booklet Finisher-AF |
|
Устройство обрезки буклетов |
Booklet Trimmer-G |
|
Устройство для обрезки буклетов с двумя ножами |
Two-Knife Booklet Trimmer-B |
|
Мост финишера |
Finisher Bridge-A |
|
Адаптер DFD (устройство отделочной обработки документов) |
DFD Adapter-B |
|
eWire |
GBC eWire Pro |
Подробнее см. на сайте Технические характеристики финишеров.
