さまざまな印刷環境に合わせて、印刷システムを構成できます。この印刷システムは、基本構成部とオプションで構成されています。主要構成部の説明については、下記の表を参照してください。
メモ
本書では、印刷システムの構成部の呼称として、機能名を使用しています。ただし、オプションのご発注時など、商品名が必要な場合があります。その際は、商品名を表記した下記の表をご確認ください。
オプションの取り扱いは、国によって異なります。
バルク用紙モジュールと基本印刷システム

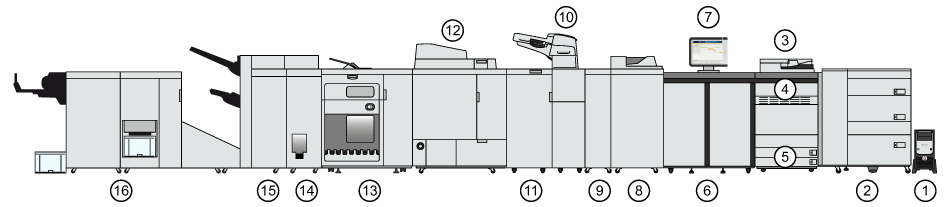

いろいろな入力および出力オプションを装着した印刷システムの例|
主要構成部の説明 |
|
|---|---|
|
1 |
PRISMAsync Print Server は、印刷システムのパフォーマンス、ワークフロー、画質およびカラー品質を制御します。 |
|
2 |
用紙を収容する用紙モジュール |
|
3 |
フィーダー: 原稿をコピーまたはスキャンします。 |
|
4 |
トナーコンパートメントのカバー: トナー容器にアクセスするときに開きます。 |
|
5 |
給紙カセット: 用紙をセットします。 |
|
6 |
印刷モジュール: 印刷を行います。 |
|
7 |
操作パネル: オペレーターは、ここから本機の情報を得ます。 |
|
8 |
センシングユニット: 用紙の画像位置調整、色濃度の調整などを自動的に実行します。 |
|
9 |
インスペクションユニット: 基準画像に基づいて出力の印刷品質を自動的に検査します。 |
|
10 |
インサーター: あらかじめロゴなどが印刷された表紙や挿入紙を給紙します。 |
|
11 |
交換可能ダイセット付きプロフェッショナルパンチャー: 印刷された出力にパンチ穴をあけたり折り目を付けたりできます。 |
|
12 |
くるみ製本ユニット: 出力紙をくるみ製本や断裁します。 |
|
13 |
大容量スタッカー: 大量の出力紙をスタックして整理します。 |
|
14 |
折りユニット: 出力紙をさまざまな方法で折ります。 |
|
15 |
フィニッシャー: 出力紙をホチキス留めし、スタックします。小冊子メーカーで、出力紙を小冊子します。パンチユニットで、出力紙にパンチ穴をあけます。 |
|
16 |
小口トリマー: 小冊子の前縁を断裁します。天地トリマー: 小冊子の天地を断裁します。 |
|
オプション |
商品名 |
|---|---|
|
自動ドキュメントフィーダー |
キヤノン インサーター・P |
|
プリンターカバー |
キヤノン プリンタカバー・P |
|
特殊用紙フィーダー |
キヤノン 手差し給紙ユニット・D |
|
用紙モジュール |
キヤノン ＰＯＤデッキライト・C キヤノン ＰＯＤデッキライト・XL-A |
|
バルク用紙モジュール |
キヤノン ＰＯＤデッキライト・C キヤノン ＰＯＤデッキライト・XL-A |
|
インサーター |
キヤノン インサーター・R |
|
センシングユニット |
センシングユニット-B |
|
インスペクションユニット |
インスペクションユニット-B |
詳細については、給紙の仕様を参照してください。
|
オプション |
商品名 |
|---|---|
|
プロフェッショナルパンチャー |
Multi Function Professional Puncher-C |
|
パーフェクトバインダー |
キヤノン パーフェクトバインダー・F |
|
大容量スタッカー |
大容量スタッカー・J |
|
折りユニット |
ペーパーフォールディングユニット・K |
|
フィニッシャー |
キヤノン ステイプルフィニッシャー・AF または キヤノン 中綴じフィニッシャー・AF |
|
トリマー |
キヤノン 小口トリマー・-G |
|
天地トリマー |
キヤノン 天地トリマーコンベア・B |
|
フィニッシャーブリッジ |
Finisher Bridge-A |
|
DFD (ドキュメント仕上げデバイス) アダプタ |
DFD Adapter-B |
|
eWire |
GBC eWire Pro |
詳細については、フィニッシャーの仕様を参照してください。
