Seznámení s protokoly IPsec

Co je IPsec

Internet Protocol security (IPsec) je sada souvisejících protokolů pro nastavení zabezpečené komunikace na úrovni paketů IP. Hostitelé, kteří chtějí vytvořit připojení IPsec použijí specifické metody komunikace. Hostitelé komunikují o výměně klíčů, algoritmech šifrování a metodách ověřování.

PRISMAsync Print Server může použít IPsec pro ověřování hostitele, ověřování dat a šifrování dat. Při komunikaci hostitel-hostitel poskytuje PRISMAsync Print Server možnosti IPsec pro konfiguraci škálovatelného přístupu k místům v síti, která jsou považována za důvěryhodná.

Tento článek popisuje hlavní komponenty IPsec. Text v rámečku popisuje implementaciIPsec nástroje PRISMAsync Print Server.

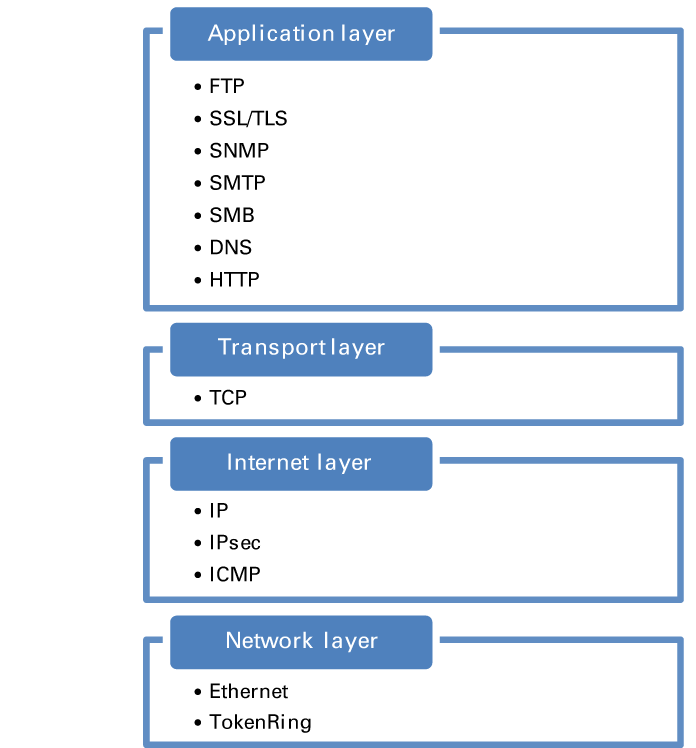

Umístění IPsec v síťovém modelu TCP/IP

Protokoly TCP/IP lze mapovat do čtyřvrstvého koncepčního modelu známého jako model DARPA. Čtyři vrstvy zahrnují: Aplikační, transportní, síťová, síťové rozhraní. Vrstvy modelu DARPA jsou ve shodě s jednou nebo více vrstvami modelu Open Systems Interconnection (OSI). Protokoly IPsec jsou integrovány v síťové vrstvě, kde poskytují zabezpečení pro mnoho protokolů aplikační vrstvy.

Model Open Systems Interconnection (OSI)

Metoda ověřování hostitele

Ověřování hostitele může probíhat prostřednictvím předem sdíleného klíče nebo prostřednictvím ověření s využitím certifikátů.

• Předem sdílení klíč je třeba vytvořit a uložit na obou stranách ještě před zahájením relace IPsec.

• Ověřování s využitím certifikátů je vzájemný proces. Oba hostitelé musí odeslat svůj certifikát identity.

Diffie-Hellman (DH) exchange

Diffie-Hellman (DH) exchange umožňuje dvěma hostitelům vypočítat stejný tajný klíč bez odeslání tajných hodnot přes veřejnou síť. Sdílený klíč zašifruje veškerou následující komunikaci.

Jako součást komunikace se musí hostitelé shodnout na skupině Diffie-Hellman. Skupina Diffie-Hellman určuje sílu sdíleného klíče. Vyšší čísla skupiny Diffie-Hellman jsou bezpečnější, ale potřebují pro výpočet klíče více zdrojů.

Protokoly zabezpečení IPsec

IPsec může používat dva protokoly zabezpečení:

• Authentication Header (AH), který obsahuje algoritmy pro ověřování zdrojů paketů IP (ověřování původu dat) a pro ověřování integrity obsahu (ověřování dat).

• Encapsulating Security Payload (ESP), který obsahuje algoritmy pro zajištění důvěrnosti (šifrování) a integrity obsahu (ověřování dat).

ESP šifruje data paketů IP (payload) a ne adresu IP cílového umístění. ESP zapouzdřuje originální payload IP s hlavičkou a ukončením ESP. Každý datový paket IPsec má jedinečný index SA (SAI), který označuje dohodnuté zabezpečené připojení Security Association (SA). Příjemce použije index SA pro nalezení SA příslušného k tomuto paketu IP. Oba hostitelé použijí stejný klíč k zašifrování a dešifrování payload IP.

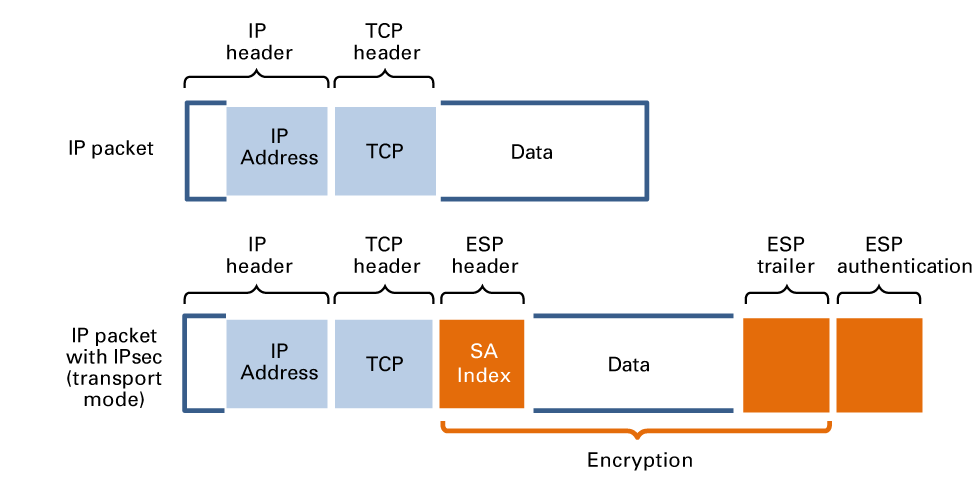

Pakety IP bez a se šifrováním ESP

IPsec může pro šifrování paketů IP běžet ve dvou režimech: transportním režimu a tunelovém režimu. V transportním režimu je šifrován pouze payload IP. Tunelový režim se obvykle používá pro VPN, kde je vytvořen tunel přes internet a kde jsou šifrovány celé pakety IP.

Network Address Translation-Traversal (NAT-T)

Network address translation (NAT) je metoda úpravy informace o adrese IP paketů IP během přenosu. Pokud je informace o adrese IP změněna prostřednictvím NAT, SA neobsahuje správný odkaz na adresu IP cílového umístění. Jako výsledek zahodí IPsec pakety IP.

Network Address Translation-Traversal (NAT-T) může detekovat, jestli je připojeno jedno nebo více zařízení NAT. V takovém případě NAT-T zapouzdří datové pakety IP další vrstvou, takže překlad adresy nevede ke ztrátě datových paketů.

Správa klíčů IPsec

Distribuce a správa tajných klíčů jsou důležité pro úspěšné použití systému IPsec. IPsec používá protokol Internet Key Exchange (IKE) pro komunikaci při výměně klíčů a pro automatické generování tajných klíčů.

Fáze komunikace Security Association (SA)

Způsob práce IPsec je určen během dvou fází procesu komunikace. Každý hostitel uloží výsledky komunikace ve svém vlastním Security Association (SA), který je sadou parametrů popisujících dohodnutou příchozí komunikaci IPsec.

Fáze 1

Oba hostitelé komunikují o ochraně výchozí komunikace. Fáze 1 SA vytvoří zabezpečené spojení, prostřednictvím kterého probíhá výchozí komunikace.

Komunikace fáze 1 může probíhat v Hlavním režimu nebo v Agresivním režimu.

Komunikace fáze 1 v Hlavním režimu jsou následující:

• Zašifrování: Dohoda na algoritmech používaných během fáze 1.

• Ověřování: Dohoda na algoritmech používaných během fáze 1.

• Protokol zabezpečení: Dohoda na použitém protokolu zabezpečení.

• Výměna klíčů: Dohoda na použité skupině Diffie-Hellman (DH).

• Ověřování hostitelů: Dohoda na metodě ověřování použité pro ověřování hostitelů.

POZNÁMKA Protože PRISMAsync Print Server podporuje pouze ESP, PRISMAsync Print Server nekomunikuje ohledně protokolu zabezpečení.

Informace, které byly dohodnuty, se uloží v IKE SA. SA odráží jednosměrnou komunikaci: příchozí nebo odchozí.

Fáze 2

Fáze 2 pokračuje komunikací o IPsec SA. Toto SA popisuje způsob ochrany datových paketů během přenosu mezi dvěma hostiteli.

• Zašifrování: Dohoda na algoritmech použitých pro zašifrování datových paketů.

• Ověřování: Dohoda na algoritmech použitých pro ověřování datových paketů.

• Výměna klíčů (volitelná): Dohoda na skupině Diffie-Hellman (DH) použité pro vytvoření nových symetrických klíčů namísto použití klíčů generovaných ve fázi 1.

IPsec používá SA IPsec pro kontrolu, jestli jsou příchozí a odchozí pakety zabezpečeny podle dohody. IPsec spravuje veškerý provoz, který sdílí stejné SA, stejným způsobem. SA však mají omezenou životnost.

POZNÁMKA Protože PRISMAsync Print Server podporuje pouze ESP, neprobíhá žádná komunikace ohledně protokolu zabezpečení.

Algoritmy šifrování a ověřování PRISMAsync Print Server

Algoritmy šifrování a ověřování jsou použity ve fázi 1 a fázi 2.
