Erstellen eines benutzerdefinierten Anwendungsdesigns

Einführung

In diesem Beispiel erstellen wir ein doppelseitiges Anwendungsdesign mit einem separaten Logo auf der Vorderseite.

Das Anwendungsdesign kann als Rezeptur gespeichert werden. Das Logo wird als gesperrte Datei in der Rezeptur gespeichert.

Öffnen Sie PRISMAguide XL Engine über die Verknüpfungen auf dem Workstation-Desktop oder im Startmenü.
Klicken Sie auf [Neuer Job].
Wählen Sie die Rezeptur [Neues Anwendungsdesign für Rolle] aus.

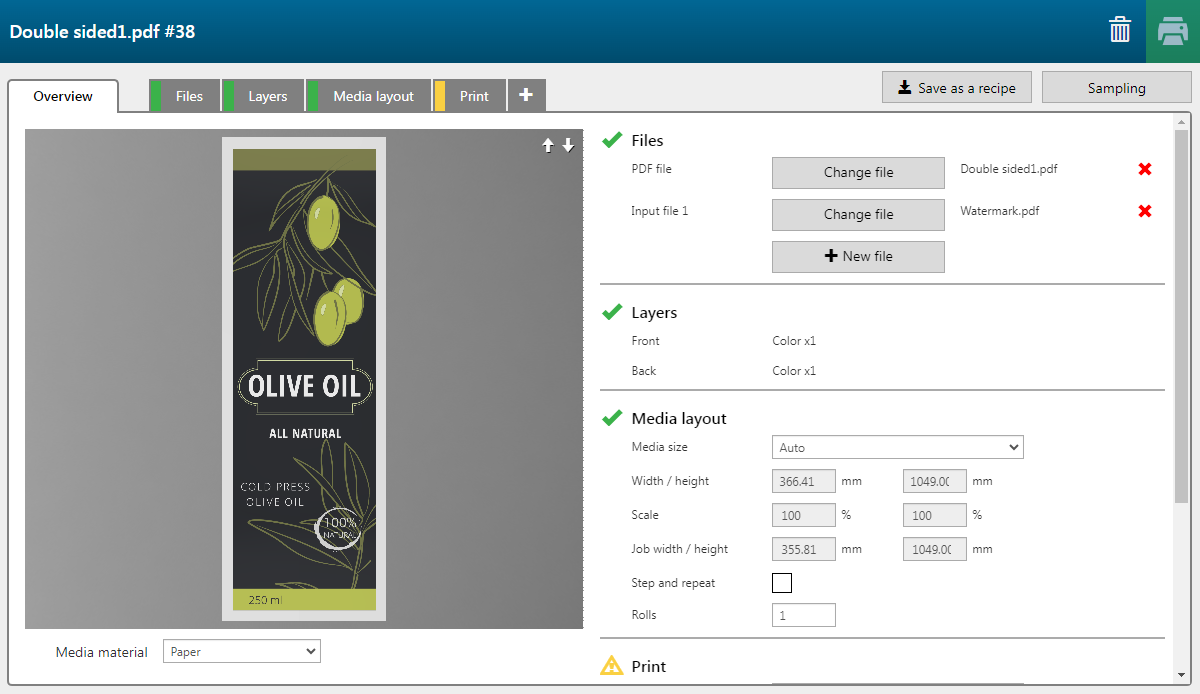

Die Registerkarte [Übersicht] wird geöffnet.
Prüfen / wählen Sie die Einstellungen für:
- [Voreinstellungssatz]
- [Material]
- [Auflösung]
- [Modus]
Klicken Sie auf [Datei auswählen].
Öffnen Sie die PDF-Datei, die Sie für die Druckanwendung verwenden möchten.
HINWEIS
In diesem Beispiel hat das PDF zwei Layer, eines für die Vorderseite und eines für die Rückseite.
Klicken Sie auf [Neue Datei] , um die PDF-Datei, die das Logo enthält, hinzuzufügen.
Klicken Sie auf die Registerkarte [Layer].
Für jede Eingabedatei wird eine einzelne Ebene erstellt.

Klicken Sie auf die Schaltfläche "Duplizieren", um ein weiteres Layer zu erstellen.
Verschieben Sie das neue Layer nach hinten, sei es durch Ziehen oder unter Nutzung der Symbole.

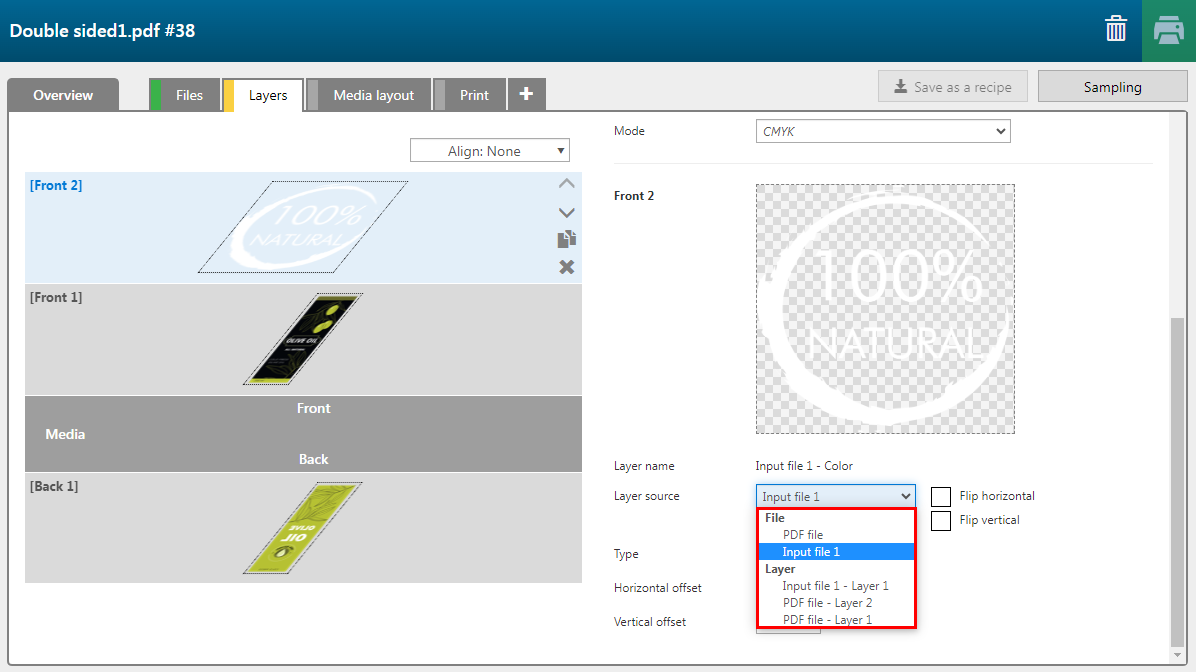

Weisen Sie [Herkunft des Layers] und [Typ] gemäß der nachstehenden Tabelle zu.

Sie können Seiten, Layer oder Volltonfarben, die in der/den Eingabedatei(en) vorhanden sind, als Eingabe einem Drucklayer zuweisen.

Layer	[Herkunft des Layers]	[Typ]	Anmerkung
[Vorderseite] 2	Input file-Layer-1	[Farbe]	Das Bild wird mit CMYK-Farben gedruckt. Das Layer wird mit dem anderen Layer [Vorderseite] zusammengeführt.
[Vorderseite] 1	Double_sided.pdf-Layer-1	[Farbe]	Das Bild wird mit CMYK-Farben gedruckt.
[Rückseite] 1	Double_sided.pdf-Layer-2	[Farbe]	Das Bild wird mit CMYK-Farben gedruckt.

Layer

[Herkunft des Layers]

[Typ]

Anmerkung

[Vorderseite] 2

Input file-Layer-1

[Farbe]

Das Bild wird mit CMYK-Farben gedruckt.

Das Layer wird mit dem anderen Layer [Vorderseite] zusammengeführt.

[Vorderseite] 1

Double_sided.pdf-Layer-1

[Farbe]

Das Bild wird mit CMYK-Farben gedruckt.

[Rückseite] 1

Double_sided.pdf-Layer-2

[Farbe]

Das Bild wird mit CMYK-Farben gedruckt.

Das Logo wird an einer bestimmten Stelle oben auf der Vorderseite gedruckt.

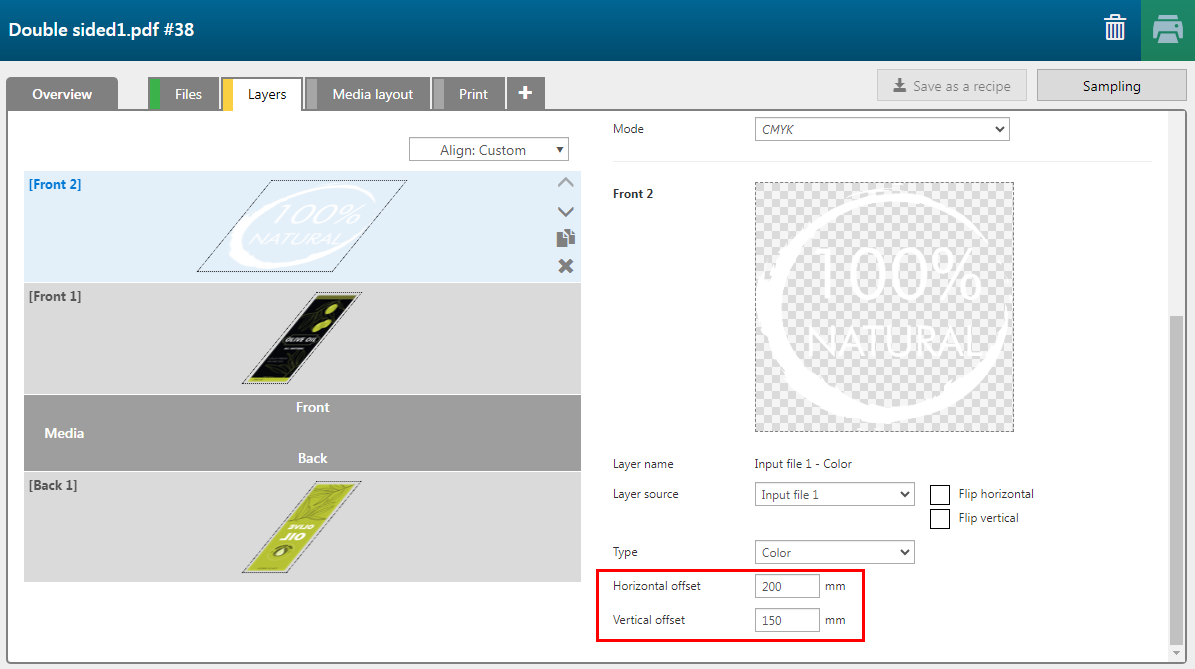

Wählen Sie das Layer [Vorderseite] 2 und ändern Sie die Versatzwerte des Bildes. In der Vorschau auf der Registerkarte [Übersicht] können Sie das Ergebnis sehen.

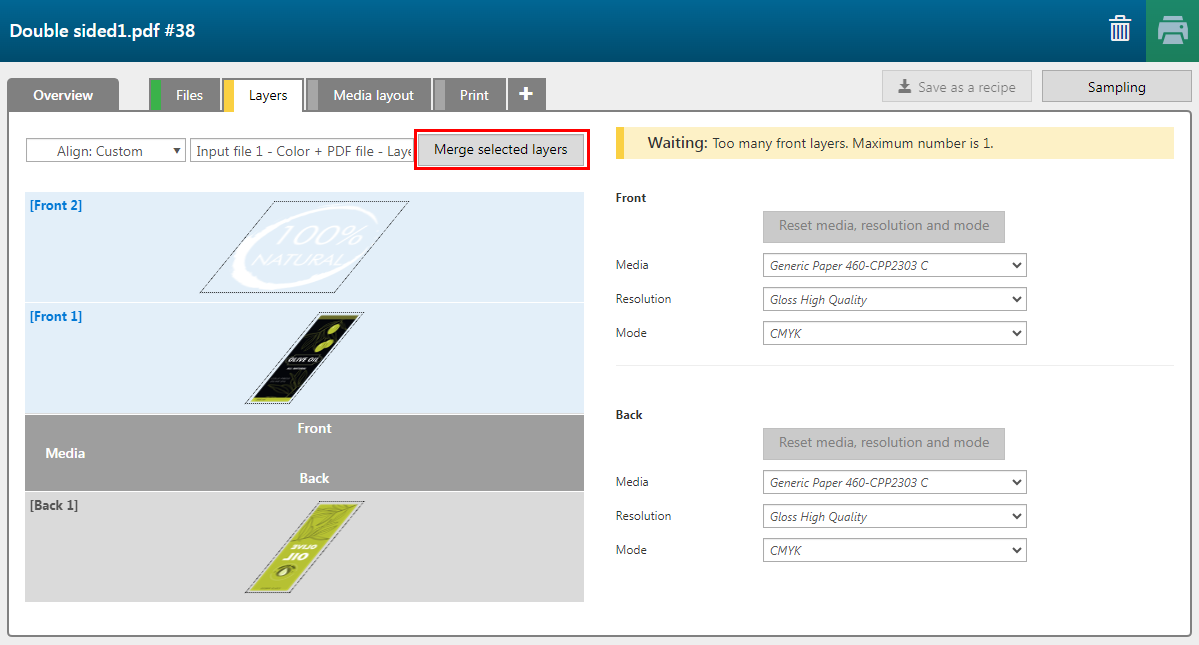

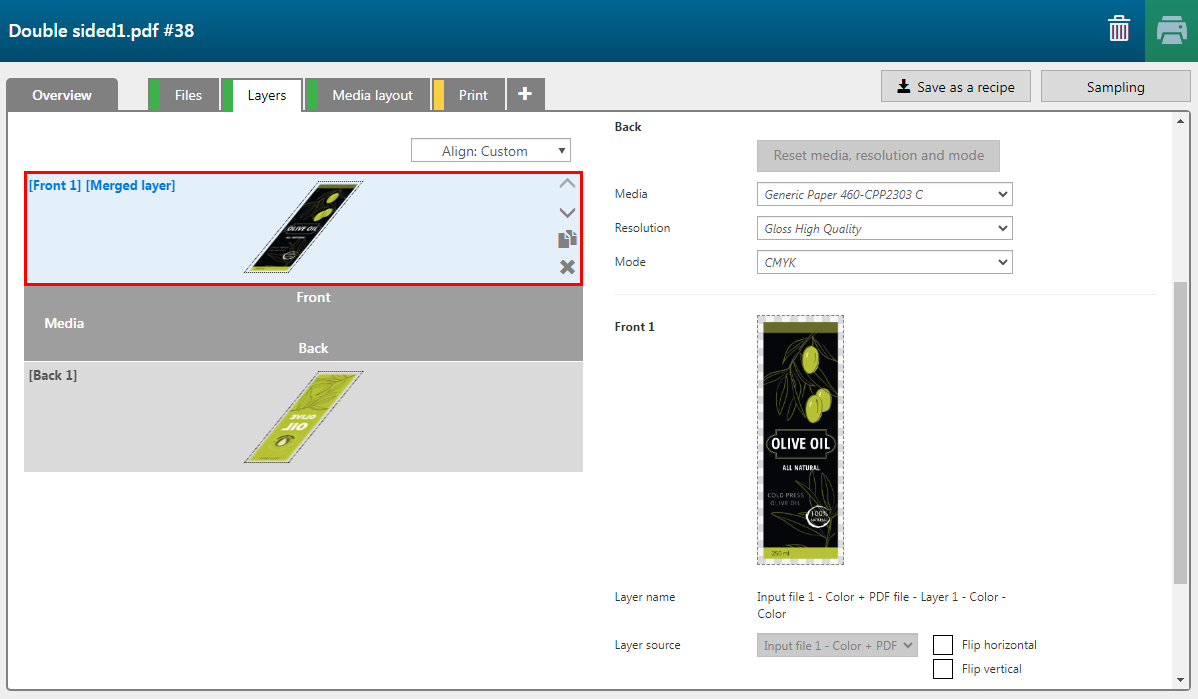

Wählen Sie die Layers [Vorderseite] 1 und [Vorderseite] 2 und klicken Sie auf [Ausgewählte Layer verschmelzen].
Klicken Sie auf die Registerkarte [Übersicht]. Halten Sie die linke Maustaste gedrückt, um die 3D-Ansicht zu drehen und das Anwendungsdesign zu prüfen. Beachten Sie, dass das Logo auf der Vorderseite der Anwendung sichtbar ist
Definieren Sie die [Material-Layout] und die [Drucken] Spezifikationen, und klicken Sie dann auf die Schaltfläche [Drucken].

HINWEIS
Sie können das Anwendungsdesign zur späteren Verwendung als Rezeptur speichern. Die Rezeptur umfasst das Logo auf der Vorderseite, seine Versatzwerte und die Zusammenführung der Layer Front 1 und Front 2. Siehe: Speichern eines benutzerdefinierten Anwendungsdesigns als Rezeptur.
