このトピックでは、次のフィニッシャーの構成部について説明します。
プロフェッショナル スタッカー/フィニッシャー
標準スタッカー/フィニッシャー
折りユニット
コピー トレイ
DFD （ドキュメント仕上げデバイス）用のブリッジおよびフィニッシャーアダプター
プロフェッショナルスタッカー/フィニッシャーの構成には、小冊子メーカーを装着したスタッカー/フィニッシャー（キヤノン 中綴じフィニッシャー・W PRO ）と小冊子メーカーを装着しないスタッカー/フィニッシャー（キヤノン ステイプルフィニッシャー・W PRO ）の2種類があります。小冊子メーカーは、用紙を折り、ステープルします。どちらのフィニッシャー構成でも、オプションのパンチャーを取り付け、出力用紙に2 つ、3 つ、または 4 つの穴を開けることができます。
操作パネルのダッシュボードには、針カートリッジのステータスが表示されます。ステープルアイコンの色がオレンジ色や赤色の場合は、針カートリッジの交換が必要です。
小冊子メーカーを装着したプロフェッショナルスタッカー/フィニッシャー (キヤノン 中綴じフィニッシャー・W PRO )、小冊子メーカーを装着しないプロフェッショナルスタッカー/フィニッシャー (キヤノン ステイプルフィニッシャー・W PRO )、および小冊子ユニット|
スタッカー／フィニッシャーの説明 |
|
|---|---|
|
1 |
カバー：紙づまりが起きたときに、ここから用紙搬送経路を確認します。 |
|
2 |
カバー：ステープルカートリッジの交換、紙づまりの処理、針づまりの処理をするときに開きます。 |
|
3 |
製本トレイ：小冊子が排紙されます。 |
|
4 |
製本補助トレイ：大きな小冊子を排紙するときに使います。 |
|
5 |
下段トレイ：ここに出力紙が排紙されます。ガイドを使用すると、出力紙を揃えて排紙できます。 |
|
6 |
上段トレイ：ここに出力紙が排紙されます。ガイドを使用すると、出力紙を揃えて排紙できます。縦長用紙の場合、このトレイに延長ガイドを取り付けます。 |
|
7 |
パンチ屑入れ：パンチ屑を回収します。 |
|
8 |
ホチキス屑入れ：ホチキス屑を回収します。 |
標準スタッカー/フィニッシャーの構成には、小冊子メーカーを装着したスタッカー/フィニッシャー（キヤノン 中綴じフィニッシャー・AC ）と小冊子メーカーを装着しないスタッカー/フィニッシャー（キヤノン ステイプルフィニッシャー・AC ）の2種類があります。小冊子メーカーは、用紙を折り、ステープルします。どちらのフィニッシャー構成でも、オプションのパンチャーを取り付け、出力用紙に2 つ、3 つ、または 4 つの穴を開けることができます。
操作パネルのダッシュボードには、針カートリッジのステータスが表示されます。ステープルアイコンの色がオレンジ色や赤色の場合は、針カートリッジの交換が必要です。
小冊子メーカーを装着した標準スタッカー/フィニッシャー (キヤノン 中綴じフィニッシャー・AC )、パンチくず入れ、および小冊子メーカーを装着しない標準スタッカー/フィニッシャー (キヤノン ステイプルフィニッシャー・AC )|
スタッカー／フィニッシャーの説明 |
|
|---|---|
|
1 |
ステープルボタン：手動でステープルスリット内の用紙のホチキスどめを行います。 |
|
2 |
カバー：ステープルカートリッジの交換、紙づまりの処理、針づまりの処理をするときや、パンチ屑を取り除くときに開きます。 |
|
3 |
ステープルスリット：手動でホチキスどめをする用紙を置きます。 |
|
4 |
カバー：ステープルカートリッジの交換、紙づまりの処理、針づまりの処理をするときに開きます。 |
|
5 |
製本トレイ：小冊子が排紙されます。 |
|
6 |
製本補助トレイ：大きな小冊子を排紙するときに使います。 |
|
7 |
下段トレイ：ここに出力紙が排紙されます。 |
|
8 |
用紙ジョガー：印刷済みの排紙を揃えます。 |
|
9 |
上段トレイ：ここに出力紙が排紙されます。縦長用紙用の延長ガイドは、このトレイに取り付けます。 |
|
10 |
トップトレイ：ここに出力紙が排紙されます。 |
|
11 |
パンチ屑入れ：パンチ屑を回収します。 |
折りユニット (ペーパーフォールディングユニット・J ) では、印刷された用紙をさまざまな方法で折ることができます (Z 折り、2 つ折り、内 3 つ折り、外 3 つ折り、巻き折り)。
折りユニット（ペーパーフォールディングユニット・J ）|
折り機の説明 |
|
|---|---|
|
1 |
前カバー：紙づまりが起きたときに、ここから用紙搬送経路を確認します。 |
|
2 |
ペーパーフォールディングユニットカバー：紙づまりが起きたときに、ここから用紙搬送経路を確認します。 |
|
3 |
トレイ：ここから折られた用紙が排紙されます。 |
コピートレイ（キヤノン コピートレイ・R ）には、印刷された用紙が排紙されます。コピートレイは、印刷モジュールの一部です。その他のフィニッシャーがプリンターに装着されていない場合、印刷された用紙はコピートレイに排紙されます。
コピートレイ（キヤノン コピートレイ・R ）|
説明 |
|
|---|---|
|
1 |
補助トレイ：印刷された大判紙を排紙するときに使います。(A3 / 11" x 17"。 |
|
2 |
コピートレイ：印刷された用紙が排紙されます。（ A4R / LTRR） コピートレイには、縦長用紙を排紙する延長ガイドを装着できます。 |

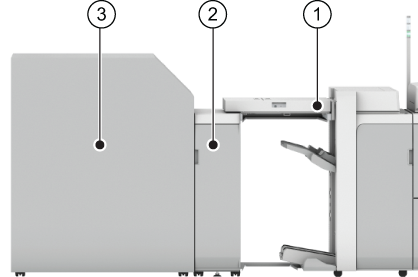

DFD（ドキュメント仕上げデバイス）は、小冊子メーカーやパーフォレータなどのサードパーティ製外部フィニッシャーです。
|
説明 |
|
|---|---|
|
1 |
ブリッジ（Finisher Bridge-A1 ）：フィニッシャーアダプターをプロフェッショナル スタッカー／フィニッシャーに接続します。 |
|
2 |
フィニッシャーアダプター（Adapter-A2 ）：DFDをブリッジに接続します。 |
|
3 |
DFD：印刷済みの排紙を仕上げます。 |
