Ebben a témakörben az alábbi finiserek részeit ismertetjük:
Professzionális kötegelő/tűző
Szokásos kötegelő/tűző
Professzionális lyukasztó
Hajtogató
Másolati tálca
Híd és finiseradapter a DFD (Document Finishing Device) eszközhöz
Két professzionális kötegelő/tűző konfiguráció van: kötegelő/tűző füzetkészítővel (Booklet Finisher-W PRO ) és kötegelő/tűző füzetkészítő nélkül (Staple Finisher-W PRO ). A füzetkészítő füzeteket készít úgy, hogy összehajtogatja és összetűzi a nyomtatásokat. Mindkét összeállítás kiegészíthető lyukasztóegységgel két, három vagy négy lyuk készítéséhez a nyomatokon.
A kezelőpanel kijelzőjén látható a tűzőkapocs-kazetta állapota. Ha a kapocs ikon narancssárga vagy piros, a tűzőkapocs-kazettát ki kell cserélni.

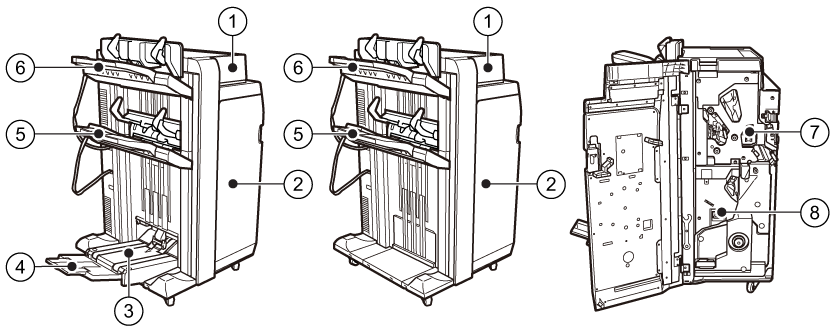

Professzionális lerakó/tűzőgép füzetkészítővel (Booklet Finisher-W PRO ), füzetkészítő nélkül (Staple Finisher-W PRO ) és gerinctűző egység|
A kötegelő/tűző részeinek leírása |
|
|---|---|
|
1 |
Ennek a fedélnek a levételével férhet hozzá a papírúthoz papírelakadás esetén. |
|
2 |
Ennek a fedélnek a levételével férhet hozzá ahhoz a területhez, ahol a tűzőkapocs-kazetták cserélhetők, és megszüntethető a papírelakadás vagy kapocselakadás. |
|
3 |
A füzettálcára gyűlnek a füzetek. |
|
4 |
A füzetek segédtálcájára gyűlnek a nagyméretű füzetek. |
|
5 |
Az alsó tálca a kész nyomatokat gyűjti. A papírvezetők biztosítják a kész nyomatok megfelelő elhelyezkedését. |
|
6 |
A felső tálca a kész nyomatokat gyűjti. A papírvezetők biztosítják a kész nyomatok megfelelő elhelyezkedését. A hosszú lapok esetén a kiterjesztett vezetők ehhez a tálcához vannak csatlakoztatva. |
|
7 |
A lyukasztó hulladéktálcájára gyűlik a lyukasztás hulladéka. |
|
8 |
A tűzési hulladéktálcára gyűlik a tűzés hulladéka. |
Két szokásos kötegelő/tűző konfiguráció van: kötegelő/tűző füzetkészítővel (Booklet Finisher-AC ) és füzetkészítő nélkül (Staple Finisher-AC ). A füzetkészítő füzeteket készít úgy, hogy összehajtogatja és összetűzi a nyomtatásokat. Mindkét összeállítás kiegészíthető lyukasztóegységgel két, három vagy négy lyuk készítéséhez a nyomatokon.
A kezelőpanel kijelzőjén látható a tűzőkapocs-kazetta állapota. Ha a kapocs ikon narancssárga vagy piros, a tűzőkapocs-kazettát ki kell cserélni.

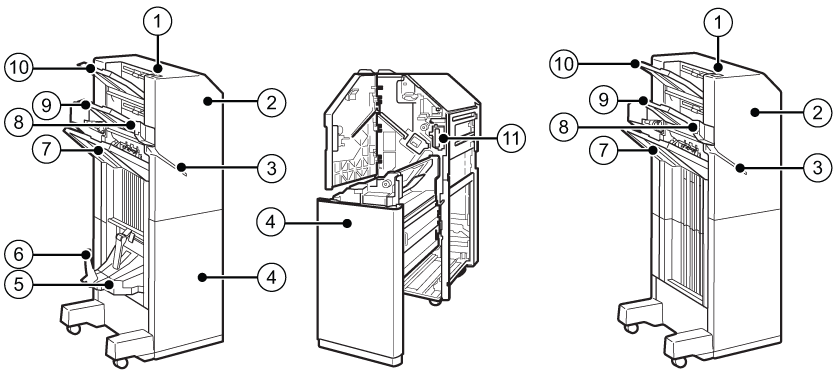

Kötegelő/tűző füzetkészítővel (Booklet Finisher-AC ), lyukasztóhulladék-tálcával és hagyományos kötegelő/tűző füzetkészítő nélkül (Staple Finisher-AC ).|
A kötegelő/tűző részeinek leírása |
|
|---|---|
|
1 |
Tűzőgomb – a tűzőnyílásban található lapok kézi tűzéséhez. |
|
2 |
Fedél – ennek a fedélnek a levételével hozzáférhet ahhoz a területhez, ahol lehetőség van a tűzőkapocs-kazetták cseréjére, a papírelakadás vagy a kapocselakadás megszüntetésére vagy a lyukasztási hulladék eltávolítására. |
|
3 |
Tűzőnyílás – ide helyezze a kézileg tűzni kívánt lapokat |
|
4 |
Fedél – ennek a fedélnek a levételével hozzáférhet ahhoz a területhez, ahol lehetőség van a tűzőkapocs-kazetták cseréjére, és a papírelakadás vagy a kapocselakadás megszüntetésére. |
|
5 |
A füzettálcára gyűlnek a füzetek. |
|
6 |
A füzetek segédtálcájára gyűlnek a nagyméretű füzetek. |
|
7 |
Az alsó tálca a kész nyomatokat gyűjti. |
|
8 |
Hordozóleszorító – a kész nyomatok igazításához. |
|
9 |
A felső tálca a kész nyomatokat gyűjti. A hosszú lapok kiterjesztett vezetői ehhez a tálcához vannak csatlakoztatva. |
|
10 |
A felső tálca a kész nyomatokat gyűjti. |
|
11 |
A lyukasztó hulladéktálcájára gyűlik a lyukasztás hulladéka. |
A professzionális lyukasztó (Multi Function Professional Puncher-B ) lyukakat és domborításokat készít a nyomatokra. A lyukasztási mintákat és a domborítást külön cserélhető hengerekkel lehet megvalósítani, Egyszerre csak egy henger használható.
MEGJEGYZÉS
A professzionális lyukasztó használatával kapcsolatos további információkért tekintse meg a Multi Function Professional Puncher-B használati útmutatóját.

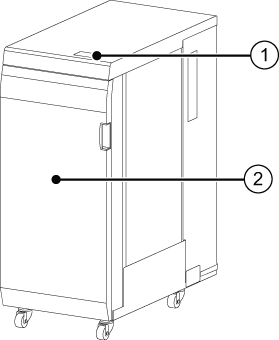

Professzionális lyukasztó ( Multi Function Professional Puncher-B )|
Professzionális lyukasztó ismertetése |
|
|---|---|
|
1 |
A kezelőpanel a lyukasztó állapotának megtekintésére és a lyukasztó működtetésére szolgál, amikor ki kell cserélni a domborító- vagy a lyukasztóhengert. |
|
2 |
Az első borítás levételével férhet hozzá a szerszámkészletekhez és a papírúthoz papírelakadás esetén. |
A hajtogató (Paper Folding Unit-J ) különböző módokon hajtogatja össze a kész nyomatokat: Z-hajtás, félbehajtás, hármas hajtás befelé, hármas hajtás kifelé, párhuzamos hajtás.

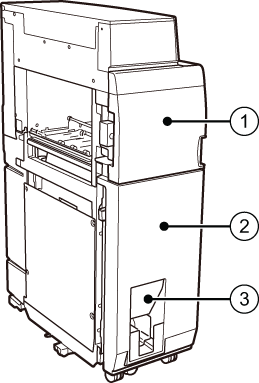

Hajtogató (Paper Folding Unit-J )|
A hajtogató részeinek leírása |
|
|---|---|
|
1 |
Papírelakadás esetén az elülső fedél levételével férhet hozzá a papírúthoz. |
|
2 |
A hajtogató egység fedelének levételével férhet hozzá a papírúthoz papírelakadás esetén. |
|
3 |
Tálca a hajtogatott nyomatok gyűjtéséhez. |
A másolati tálcában (Copy Tray-R ) gyűlnek a kész nyomatok. A másolati tálca a nyomtatómodul része. A kész nyomatok a másolati tálcába kerülnek, ha a nyomtató nincs más finiserrel felszerelve.
Másolati tálca (Copy Tray-R )|
Leírás |
|
|---|---|
|
1 |
Segédtálca – ide gyűlnek az elkészült nagy méretű nyomatok. (A3 / 11" x 17". |
|
2 |
Másolati tálca a kész nyomatok összegyűjtéséhez. ( A4R / LTRR) A másolati tálcához a hosszú lapok összegyűjtéséhez kiterjesztett vezetők is tartozhatnak. |

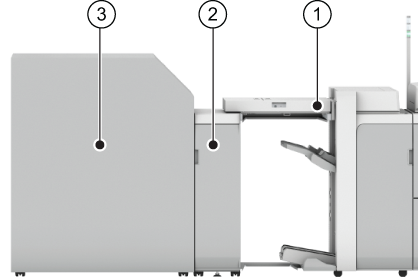

A DFD (Document Finishing Device) egy külső gyártótól származó külső finiser, például egy irkakészítő vagy perforáló.
|
Leírás |
|
|---|---|
|
1 |
Híd (Finisher Bridge-A1 ) – a finiseradapter és a professzionális lerakó/tűzőgép csatlakoztatásához. |
|
2 |
Finiseradapter (Adapter-A2/B1 ) – a DFD és a híd csatlakoztatásához. |
|
3 |
DFD – a nyomatok véglegesítéséhez. |
