本主题介绍以下出纸处理器的部件：
专业堆叠器/订书机
标准堆叠器/订书机
专业打孔机
折叠器
复印纸盒
DFD 的桥接器和修整器适配器（文档修整设备）
专业堆叠器/订书机配置分为两种：具有小册子制作机的堆叠器/订书机 (鞍式分页装订处理器-W PRO ) 和没有小册子制作机的堆叠器/订书机 (分页装订处理器-W PRO )。小册子制作机可以折叠和装订小册子。两种处理器配置均有选配的打孔装置，可在打印输出上打出不同数量的孔（2、3 或 4 个）。
控制面板的仪表板显示针盒的状态。如果装订针图标的颜色为橙色或红色，则表示需要更换针盒。

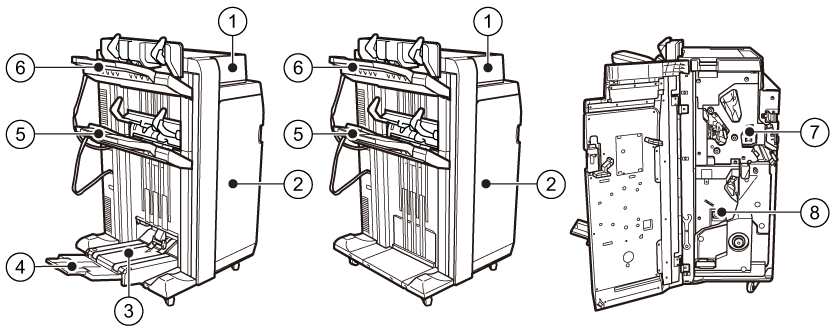

具有小册子制作机的专业堆叠器/订书机（鞍式分页装订处理器-W PRO ）和没有小册子制作机（分页装订处理器-W PRO ）以及鞍式装订组件的专业堆叠器/订书机|
堆叠器/订书机说明 |
|
|---|---|
|
1 |
盖子，用于在发生卡纸时进入送纸通道。 |
|
2 |
盖子，用于进入针盒替换区域、清除卡纸或清除卡塞的装订针。 |
|
3 |
小册子纸盒，用于收集小册子。 |
|
4 |
辅助小册子纸盒，用于收集大尺寸小册子。 |
|
5 |
下层纸盒，用于收集修整的输出件。导板使您能够正确地放置打印输出。 |
|
6 |
上层纸盒，用于收集修整的输出件。导板使您能够正确地放置打印输出。对于长纸张，该纸盒安装了加长导板。 |
|
7 |
打孔纸屑盒，用于收集打孔纸屑。 |
|
8 |
装订纸屑盒，用于收集装订纸屑。 |
标准堆叠器/订书机配置分为两种：具有小册子制作机的堆叠器/订书机 (鞍式分页装订处理器-AC ) 和没有小册子制作机的堆叠器/订书机 (分页装订处理器-AC )。小册子制作机可以折叠和装订小册子。两种处理器配置均有选配的打孔装置，可在打印输出上打出不同数量的孔（2、3 或 4 个）。
控制面板的仪表板显示针盒的状态。如果装订针图标的颜色为橙色或红色，则表示需要更换针盒。
具有小册子制作机的标准堆叠器/订书机 (鞍式分页装订处理器-AC )、打孔纸屑盒以及没有小册子制作机的标准堆叠器/订书机 (分页装订处理器-AC )。|
堆叠器/订书机说明 |
|
|---|---|
|
1 |
装订按钮，用于在装订切口中手动装订纸张。 |
|
2 |
盖子，用于进入针盒替换区域、清除卡纸、清除卡塞的装订针或取出打孔纸屑。 |
|
3 |
装订切口，用于放置要手动装订的纸张 |
|
4 |
盖子，用于进入针盒替换区域、清除卡纸或清除卡塞的装订针。 |
|
5 |
小册子纸盒，用于收集小册子。 |
|
6 |
辅助小册子纸盒，用于收集大尺寸小册子。 |
|
7 |
下层纸盒，用于收集修整的输出件。 |
|
8 |
介质撞纸器，用于对齐打印输出。 |
|
9 |
上层纸盒，用于收集修整的输出件。该纸盒安装了用于较长纸张的加长导板。 |
|
10 |
顶部纸盒，用于收集修整的输出件。 |
|
11 |
打孔纸屑盒，用于收集打孔纸屑。 |
专业打孔机 (Multi Function Professional Puncher-B ) 可在打印输出上打孔和产生压痕。每种打孔模式和压痕都有不同的可更换模具。每次只能有一个模具处于活动状态。
注释
有关如何使用专业打孔机的更多信息，请参阅 Multi Function Professional Puncher-B 的操作指南。
专业打孔机 ( Multi Function Professional Puncher-B )|
专业打孔机说明 |
|
|---|---|
|
1 |
控制面板，用于查看打孔机的状态，以及在需要更换压痕和打孔模具时操作打孔机。 |
|
2 |
前盖，用于接触模架以及在发生卡纸时进入送纸通道。 |
折叠器 (折纸组件-J ) 使用不同方法折叠打印输出：Z 形折、对折、内三折、外三折、并行折。
折叠器 (折纸组件-J )|
折叠器说明 |
|
|---|---|
|
1 |
前盖，出现卡纸时可通过它进入送纸通道。 |
|
2 |
折叠组件盖，出现卡纸时可通过它进入送纸通道。 |
|
3 |
纸盒，用于收集折叠输出稿。 |
复印纸盒（出纸托盘-R ）用于收集打印输出。复印纸盒是打印模块的组成部分。如果打印机无其他修整器，则打印输出会进入复印纸盒。
复印纸盒 (出纸托盘-R )|
说明 |
|
|---|---|
|
1 |
辅助纸盒，用于收集大尺寸打印输出。(A3 / 11" x 17". |
|
2 |
复印纸盒，用于收集打印输出。( A4R / LTRR) 复印纸盒可以使用加长导板收集较长的纸张。 |
DFD（文档修整设备）是第三方外部修整器，例如小册子制作机或打孔器。
|
说明 |
|
|---|---|
|
1 |
桥接器 (Finisher Bridge-A1 )，用于将修整器适配器连接到专业堆叠器/订书机。 |
|
2 |
修整器适配器 (Adapter-A2 )，用于将 DFD 连接到桥接器。 |
|
3 |
DFD，用于修整打印输出。 |
