Det här avsnittet beskriver delar på följande efterbehandlare:
Professionell bunt-/häftenhet
Standardbunt-/häftenhet
Professionell stansningsenhet
Mapp
Kopieringsmagasin
Brygga och efterbehandlaradapter för DFD (Document Finishing Device)
Det finns två professionella konfigurationer för bunt-/häftenhet: en bunt-/häftenhet med broschyrenhet (Booklet Finisher-W PRO ) och en bunt-/häftenhet utan broschyrenhet (Staple Finisher-W PRO ). Broschyrenheten viker och häftar broschyrer. Båda efterbehandlingskonfigurationerna kan ha en alternativ stansningsenhet som stansar två, tre eller fyra hål i utskriften.
Kontrollpanelens informationspanel visar status för häftklammerkassetten. När färgen på klammerikonen är orange eller röd måste klammerkassetten bytas.
Professionell bunt-/häftenhet med broschyrenhet (Booklet Finisher-W PRO ), utan broschyrenhet (Staple Finisher-W PRO ) och sadelhäftningsenheten|
Beskrivning av bunt-/häftenhet |
|
|---|---|
|
1 |
Lucka, för att få åtkomst till pappersbanan vid pappersstopp. |
|
2 |
Lucka, för att få åtkomst till det område där du byter häftklammerkassetter och tar bort papper eller klammer som har fastnat. |
|
3 |
Broschyrfack, för att samla broschyrer. |
|
4 |
Extra broschyrfack, för att samla broschyrer. |
|
5 |
Nedre utmatningsfack för utmatade papper. Guiderna placerar utmatat material korrekt. |
|
6 |
Övre utmatningsfack för utmatade papper. Guiderna placerar utmatat material korrekt. Förlängningsguider för långa ark fästs på det här magasinet. |
|
7 |
Uppsamlingsfack för hålslagsskräp, för att samla hålslagsskräp. |
|
8 |
Uppsamlingsfack för klammerskräp, för att samla klammerskräp. |
Det finns två standardkonfigurationer för bunt-/häftenhet: bunt-/häftenhet med broschyrenhet (Booklet Finisher-AC ) och utan broschyrenhet (Staple Finisher-AC ). Broschyrenheten viker och häftar broschyrer. Båda efterbehandlingskonfigurationerna kan ha alternativ stansningsenhet som stansar två, tre eller fyra hål i utskriften.
Kontrollpanelens informationspanel visar status för häftklammerkassetten. När färgen på klammerikonen är orange eller röd måste klammerkassetten bytas.
Bunt-/häftenhet av standardtyp med broschyrenhet (Booklet Finisher-AC ), fack för hålslagningsskräp och bunt-/häftenhet av standardtyp utan broschyrenhet (Staple Finisher-AC )|
Beskrivning av bunt-/häftenhet |
|
|---|---|
|
1 |
Häftningsknapp, för att häfta arken manuellt i häftningsöppningen. |
|
2 |
Lucka, för att få åtkomst till det område där du byter häftklammerkassetter och tar bort papper eller klammer som har fastnat, eller ta bort hålslagsskräp. |
|
3 |
Häftningsöppning, för placering av ark för manuell häftning |
|
4 |
Lucka, för att få åtkomst till det område där du byter häftklammerkassetter och tar bort papper eller klammer som har fastnat. |
|
5 |
Broschyrfack, för att samla broschyrer. |
|
6 |
Extra broschyrfack, för att samla broschyrer. |
|
7 |
Nedre utmatningsfack för utmatade papper. |
|
8 |
Materialskakplåt, för att passa in utskrivet material. |
|
9 |
Övre utmatningsfack för utmatade papper. Förlängningsguider för långa ark fästs på det här magasinet. |
|
10 |
Övre utmatningsfack för utmatade papper. |
|
11 |
Uppsamlingsfack för hålslagsskräp, för att samla hålslagsskräp. |
Den professionella stansningsenheten (Multi Function Professional Puncher-B ) kan stansa och vika utskriften. Det finns olika utbytbara stansar för respektive hålstansningsmönster och för vikning. Endast en stans kan vara aktiv åt gången.
OBS!
I bruksanvisningen för Multi Function Professional Puncher-B finns mer information om hur du använder den professionella stansningsenheten.
Professionell stansningsenhet ( Multi Function Professional Puncher-B )|
Beskrivning av professionell stansningsenhet |
|
|---|---|
|
1 |
Kontrollpanel, för att visa status för stansningsenheten och använda stansningsenheten när du behöver byta ut en viktning eller stansningsfärg. |
|
2 |
Främre lucka, för åtkomst till färgset och få åtkomst till pappersbanan vid pappersstopp. |
Vikaren (Paper Folding Unit-J ) kan vika utskriften på olika sätt: Z-vikning, halvvikning, trippelvikning inåt, trippelvikning utåt, parallell vikning.

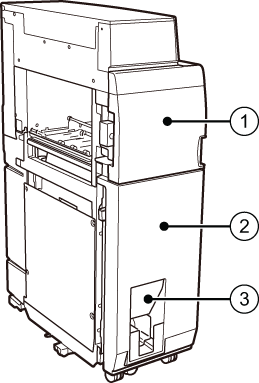

Falsfunktionen (Paper Folding Unit-J )|
Beskrivning av falsfunktionen |
|
|---|---|
|
1 |
Främre lucka, för att få åtkomst till pappersbanan vid pappersstopp. |
|
2 |
Lucka för falsenheten, för att få åtkomst till pappersbanan vid pappersstopp. |
|
3 |
Fack, för att samla vikta papper. |
I kopieringsmagasinet (Copy Tray-R ) samlas det utskrivna. Kopieringsmagasinet är en del av utskriftsmodulen. Det utskrivna materialet hamnar i kopieringsmagasinet om inga andra efterbehandlare ingår i skrivaren.
Kopieringsmagasin (Copy Tray-R )|
Beskrivning |
|
|---|---|
|
1 |
Extra stöd, för att samla stort, utskrivet material. (A3 / 11" x 17". |
|
2 |
Koperingsmagasin, för att samla utskrifter. ( A4R / LTRR) Kopieringsmagasinet kan ha förlängningsguider för att samla långa ark. |
DFD (Document Finishing Device) är en extern efterbehandlare från tredje part, t.ex. en broschyrenhet eller ett hålslag.
|
Beskrivning |
|
|---|---|
|
1 |
Brygga (Finisher Bridge-A1 ), för att ansluta efterbehandlaradaptern till den professionella bunt-/häftenheten. |
|
2 |
Efterbehandlaradapter (Adapter-A2 ), för att ansluta DFD till bryggan. |
|
3 |
DFD, för att slutföra utskriften. |
