В этом разделе описываются компоненты следующих финишеров:
Профессиональный укладчик / сшиватель
Стандартный укладчик / сшиватель
Профессиональное устройство перфорации
Папка
Лоток для копий
Мост и адаптер финишера для DFD (устройство отделочной обработки документов)
Возможны две конфигурации укладчика / сшивателя: укладчик / сшиватель с брошюровщиком (Booklet Finisher-W PRO ) и укладчик / сшиватель без брошюровщика (Staple Finisher-W PRO ). Блок брошюровки сгибает и сшивает отпечатки для создания буклетов. В обеих конфигурациях финишера может использоваться блок перфорирования (два, три или четыре отверстия в отпечатанных материалах).
В информационной области панели управления отображается состояние картриджей со скрепками. Если цвет значка скрепок оранжевый или красный, картридж со скрепками необходимо заменить.

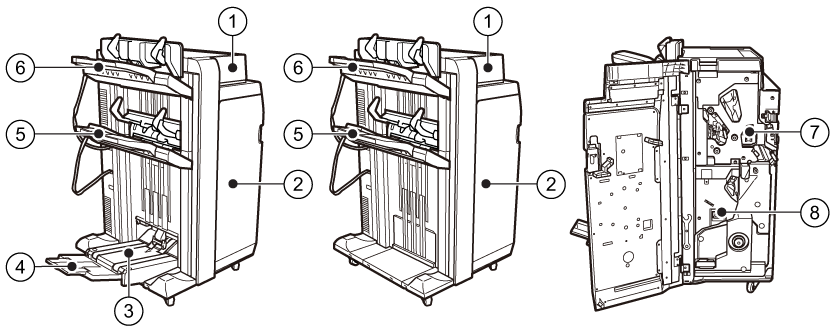

Профессиональный укладчик / сшиватель с брошюровщиком (Booklet Finisher-W PRO ), без брошюровщика (Staple Finisher-W PRO ) и вкладочно-швейный модуль|
Описание укладчика / сшивателя |
|
|---|---|
|
1 |
Крышка для доступа к бумагопроводящему тракту при замятиях бумаги. |
|
2 |
Крышка доступа для замены картриджей со скрепками, устранения замятий бумага или застрявших скрепок. |
|
3 |
Лоток для готовых буклетов. |
|
4 |
Вспомогательный лоток для готовых буклетов большого формата. |
|
5 |
Нижний лоток для отпечатанных материалов. Направляющие позволяют аккуратно складывать отпечатанные материалы. |
|
6 |
Верхний лоток для отпечатанных материалов. Направляющие позволяют аккуратно складывать отпечатанные материалы. На этот лоток установлены удлинительные направляющие для длинных листов. |
|
7 |
Лоток для отходов перфорации – сбор отходов перфорации. |
|
8 |
Лоток для отходов сшивания – сбор отходов сшивания. |
Возможны две конфигурации стандартного укладчика / сшивателя: укладчик/сшиватель с брошюровщиком (Booklet Finisher-AC ) и без брошюровщика (Staple Finisher-AC ). Блок брошюровки сгибает и сшивает отпечатки для создания буклетов. В обеих конфигурациях финишера может использоваться блок перфорирования (два, три или четыре отверстия в отпечатанных материалах).
В информационной области панели управления отображается состояние картриджей со скрепками. Если цвет значка скрепок оранжевый или красный, картридж со скрепками необходимо заменить.

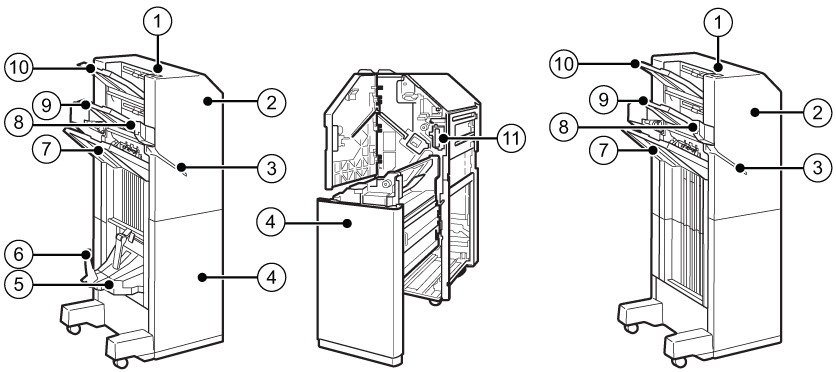

Стандартный укладчик / сшиватель с брошюровщиком (Booklet Finisher-AC ), лоток для отходов перфорации и стандартный укладчик / сшиватель без брошюровщика (Staple Finisher-AC )|
Описание укладчика / сшивателя |
|
|---|---|
|
1 |
Кнопка сшивания для сшивания листов вручную в отверстии для сшивания. |
|
2 |
Крышка доступа для замены картриджей со скрепками, устранения замятий бумаги, застрявших скрепок или удаления отходов перфорации. |
|
3 |
Отверстие для сшивания для помещения листов для сшивания вручную |
|
4 |
Крышка доступа для замены картриджей со скрепками, устранения замятий бумаги или застрявших скрепок. |
|
5 |
Лоток для готовых буклетов. |
|
6 |
Вспомогательный лоток для готовых буклетов большого формата. |
|
7 |
Нижний лоток для отпечатанных материалов. |
|
8 |
Сталкиватель носителей для выравнивания печатной продукции. |
|
9 |
Верхний лоток для отпечатанных материалов. На этот лоток установлены удлиняющие направляющие для длинных листов. |
|
10 |
Верхний лоток для отпечатанных материалов. |
|
11 |
Лоток для отходов перфорации – сбор отходов перфорации. |
Профессиональное устройство перфорации (Multi Function Professional Puncher-B ) может перфорировать и биговать отпечатанные материалы. Для каждого шаблона перфорирования и биговки имеются различные сменные штампы. Одновременно может использоваться только один штамп.
ПРИМЕЧАНИЕ
Воспользуйтесь руководством по эксплуатации Multi Function Professional Puncher-B для получения дополнительной информации об использовании профессионального устройства перфорации.

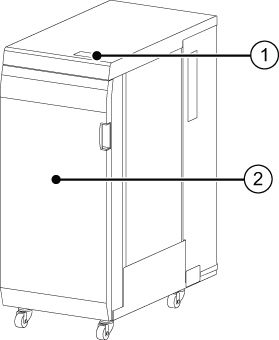

Профессиональное устройство перфорации (Multi Function Professional Puncher-B )|
Описание профессионального перфоратора |
|
|---|---|
|
1 |
Панель управления для просмотра состояния перфоратора и управления им в процессе смены штампа для биговки или перфорирования. |
|
2 |
Передняя крышка для доступа к комплектам штампов и к бумагопроводящему тракту при замятиях бумаги. |
Фальцовщик (Paper Folding Unit-J ) может выполнять фальцовку отпечатанных материалов различными способами: Фальцовка гармошкой, поперечная фальцовка, фальцовка в три сложения внутрь, фальцовка в три сложения наружу, параллельная фальцовка.

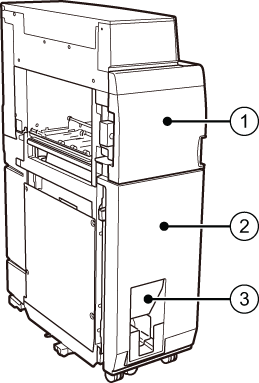

Фальцовщик (Paper Folding Unit-J )|
Описание фальцовщика |
|
|---|---|
|
1 |
Передняя панель для доступа к бумагопроводящему тракту при замятиях бумаги. |
|
2 |
Крышка блока фальцовки для доступа к бумагопроводящему тракту при замятиях бумаги. |
|
3 |
Лоток для сбора фальцованных материалов. |
Лоток для копий (Copy Tray-R ) предназначен для сбора готовых отпечатков. Лоток для копий является частью модуля печати. Печатная продукция поступает в лоток для копий, если у принтера нет других финишеров.
Лоток для копий (Copy Tray-R )|
Описание |
|
|---|---|
|
1 |
Вспомогательный лоток для сбора печатной продукции. (A3 / 11" x 17". |
|
2 |
Лоток для копий, для сбора готовых отпечатков. ( A4R / LTRR) На лоток для копий можно установить удлиняющие направляющие для длинных листов. |

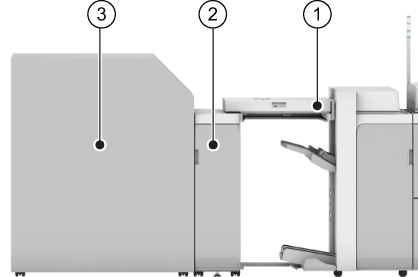

DFD (устройство отделочной обработки документов) представляет собой внешний финишер стороннего производителя, например брошюровщик или перфоратор.
|
Описание |
|
|---|---|
|
1 |
Мост (Finisher Bridge-A1 ), для подключения адаптера финишера к профессиональному укладчику / сшивателю. |
|
2 |
Адаптера финишера (Adapter-A2 ), для подключения DFD к мосту. |
|
3 |
DFD, для отделочной обработки печатной продукции. |
