W tym temacie opisano części następujących finiszerów:
Profesjonalna układarka/zszywacz
Standardowa układarka/zszywacz
Profesjonalny dziurkacz
Składarka
Taca kopii
Most i adapter finiszera dla urządzenia DFD (Document Finishing Device)
Dostępne są dwie konfiguracje profesjonalnej układarki/zszywacza: układarka/zszywacz z modułem zszywania zeszytowego (Booklet Finisher-W PRO ) lub bez (Staple Finisher-W PRO ). Urządzenie do broszurowania umożliwia składanie i zszywanie broszur. Obie konfiguracje finiszera mogą obejmować opcjonalny moduł dziurkowania do wykonywania dwóch, trzech lub czterech otworów w wydrukach.
Tablica wskaźników panelu sterującego wyświetla stan zasobników zszywek. Gdy kolor ikony zszywek jest pomarańczowy lub czerwony, oznacza to, że zasobnik zszywek wymaga wymiany.

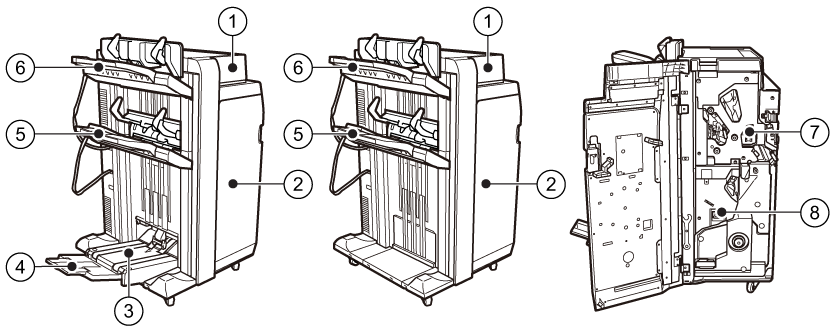

Profesjonalna układarka/zszywacz z urządzeniem do broszurowania (Booklet Finisher-W PRO ) i bez niego (Staple Finisher-W PRO ) oraz moduł zszywania zeszytowego|
Opis układarki/zszywacza |
|
|---|---|
|
1 |
Pokrywa pozwalająca na dostęp do ścieżki papieru w przypadku zacięcia arkusza. |
|
2 |
Pokrywa umożliwiająca dostęp do obszaru wymiany zasobników zszywek, usuwania zacięć papieru bądź zaciętych zszywek. |
|
3 |
Taca na broszury do odkładania broszur. |
|
4 |
Pomocnicza taca na broszury do odkładania dużych broszur. |
|
5 |
Taca dolna do odbioru wykończonych wydruków. Prowadnice umożliwiają prawidłowe ułożenie wydruków. |
|
6 |
Taca górna do odbioru wykończonych wydruków. Prowadnice umożliwiają prawidłowe ułożenie wydruków. W przypadku długich arkuszy do tej tacy montuje się wysuwane prowadnice. |
|
7 |
Taca na odpadki z dziurkowania. |
|
8 |
Taca na odpadki ze zszywania. |
Dostępne są dwie konfiguracje standardowej układarki/zszywacza: układarka/zszywacz z modułem zszywania zeszytowego (Booklet Finisher-AC ) lub bez (Staple Finisher-AC ). Urządzenie do broszurowania umożliwia składanie i zszywanie broszur. Obie konfiguracje finiszera mogą obejmować opcjonalny moduł dziurkowania do wykonywania dwóch, trzech lub czterech otworów w wydrukach.
Tablica wskaźników panelu sterującego wyświetla stan zasobników zszywek. Gdy kolor ikony zszywek jest pomarańczowy lub czerwony, oznacza to, że zasobnik zszywek wymaga wymiany.

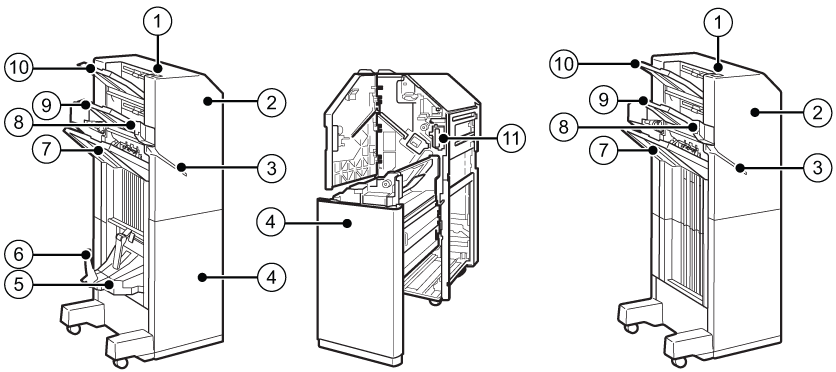

Standardowa układarka/zszywacz z modułem zszywania zeszytowego (Booklet Finisher-AC ), taca odpadków z dziurkowania i standardowa układarka/zszywacz bez modułu zszywania zeszytowego (Staple Finisher-AC ).|
Opis układarki/zszywacza |
|
|---|---|
|
1 |
Przycisk zszywania do ręcznego zszywania arkuszy w szczelinie zszywania. |
|
2 |
Pokrywa umożliwiająca dostęp do obszaru wymiany zasobników zszywek, usuwania zacięć papieru i zaciętych zszywek lub usuwania odpadków z dziurkowania. |
|
3 |
Szczelina zszywania do umieszczania w niej arkuszy w celu zszycia ręcznego. |
|
4 |
Pokrywa umożliwiająca dostęp do obszaru wymiany zasobników zszywek, usuwania zacięć papieru bądź zaciętych zszywek. |
|
5 |
Taca na broszury do odkładania broszur. |
|
6 |
Pomocnicza taca na broszury do odkładania dużych broszur. |
|
7 |
Taca dolna do odbioru wykończonych wydruków. |
|
8 |
Równiarka nośników do wyrównywania wydruków. |
|
9 |
Taca górna do odbioru wykończonych wydruków. Do tej tacy zamontowane są wysuwane prowadnice do długich arkuszy. |
|
10 |
Taca wierzchnia do odbioru wykończonych wydruków. |
|
11 |
Taca na odpadki z dziurkowania. |
Profesjonalny dziurkacz (Multi Function Professional Puncher-B ) do dziurkowania i zaginania wydruków. Dla każdego wzoru dziurkowania i zaginania istnieją różne wymienne tłoczniki. W danym momencie może być aktywny tylko jeden tłocznik.
UWAGA
Więcej informacji na temat sposobu korzystania z profesjonalnego dziurkacza znaleźć można w instrukcji obsługi Multi Function Professional Puncher-B.

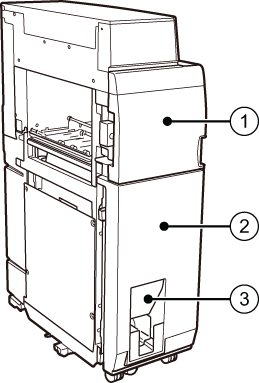

Profesjonalny dziurkacz (Multi Function Professional Puncher-B )|
Opis profesjonalnego dziurkacza |
|
|---|---|
|
1 |
Panel sterujący pozwalający na wyświetlanie stanu dziurkacza oraz operowanie dziurkaczem w razie konieczności wymiany tłocznika do gięcia lub wykrojnika. |
|
2 |
Przednia pokrywa pozwalająca na dostęp do zestawów tłoczków oraz ścieżki papieru w przypadku zacięcia arkusza. |
Składarka (Paper Folding Unit-J ) składa wydruki na różne sposoby: składanie typu „Z”, składanie na pół, składanie na trzy do wewnątrz i składanie na trzy na zewnątrz oraz składanie równoległe.
Składarka (Paper Folding Unit-J )|
Opis składarki |
|
|---|---|
|
1 |
Pokrywa przednia pozwalająca na dostęp do ścieżki papieru w przypadku zacięcia arkusza. |
|
2 |
Pokrywa modułu składania pozwalająca na dostęp do ścieżki papieru w przypadku zacięcia arkusza. |
|
3 |
Taca odbiorcza do gromadzenia złożonych wydruków. |
Na tacy kopii (Copy Tray-R ) gromadzą się wydruki. Taca kopii wchodzi w skład modułu drukowania. Wydruki trafiają do tacy kopii, gdy w drukarce nie są dostępne żadne inne finiszery.
Taca kopii (Copy Tray-R )|
Opis |
|
|---|---|
|
1 |
Taca pomocnicza do odbioru dużych wydruków. (A3 / 11" x 17". |
|
2 |
Taca kopii do gromadzenia wydruków. ( A4R / LTRR) Taca kopii może być wyposażona w wysuwane prowadnice do gromadzenia długich arkuszy. |

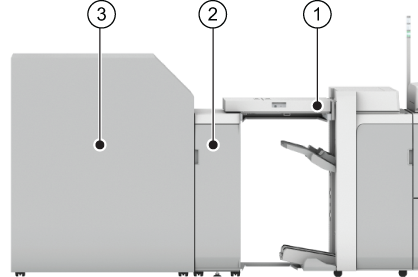

Urządzenie DFD (Document Finishing Device) finiszer zewnętrzny innego producenta, taki jak urządzenie do broszurowania lub perforator.
|
Opis |
|
|---|---|
|
1 |
Most (Finisher Bridge-A1 ) do łączenia adaptera finiszera z profesjonalną układarką/zszywaczem. |
|
2 |
Adapter finiszera (Adapter-A2 ) do łączenia urządzenia DFD z mostem. |
|
3 |
Urządzenie DFD do edycji końcowej wydruków. |
