In dit onderwerp worden de onderdelen van de volgende afwerkstations beschreven:
Professionele stapeleenheid / nieteenheid
Standaard stapeleenheid / nieteenheid
Professionele ponseenheid
Vouweenheid
Kopieerlade
Brug en adapter voor afwerkingseenheid voor DFD
Er zijn twee configuraties voor de professionele stapeleenheid / nieteenheid: een stapeleenheid / nieteenheid met (Booklet Finisher-W PRO ) en zonder boekjesmaker (Staple Finisher-W PRO ). Met de boekjesmaker worden boekjes gevouwen en geniet. Beide afwerkconfiguraties kunnen worden gebruikt met een optionele ponseenheid om twee, drie of vier gaten te ponsen in de afgedrukte uitvoer.
Op het dashboard van het bedieningspaneel wordt de status van de nietpatronen weergegeven. Wanneer de kleur van het nietjespictogram oranje of rood is, moet de nietpatroon worden vervangen.
Professionele stapeleenheid / nieteenheid met (Booklet Finisher-W PRO ) en zonder boekjesmaker (Staple Finisher-W PRO ) en de rugnieteenheid|
Beschrijving van stapeleenheid / nieteenheid |
|
|---|---|
|
1 |
Klep voor toegang tot het papierpad wanneer er een papierstoring optreedt. |
|
2 |
Klep voor toegang tot de ruimte waar u nietpatronen vervangt of een papierstoring of nietjesstoring verhelpt. |
|
3 |
Boekjeslade waarin boekjes worden verzameld. |
|
4 |
Hulplade voor boekjes waarin grote boekjes worden verzameld. |
|
5 |
Onderste lade waarin afgedrukte uitvoer wordt verzameld. Door de geleiders wordt de afgedrukte uitvoer correct geplaatst. |
|
6 |
Bovenlade waarin afgedrukte uitvoer wordt verzameld. Door de geleiders wordt de afgedrukte uitvoer correct geplaatst. Voor lange vellen worden verlengingsgeleiders aan deze lade bevestigd. |
|
7 |
Perforatieafvallade waarin het ponsafval wordt verzameld. |
|
8 |
Nietafvallade waarin het nietafval wordt verzameld. |
Er zijn twee configuraties voor de standaard stapeleenheid / nieteenheid: de stapeleenheid / nieteenheid met boekjesmaker (Booklet Finisher-AC ) en zonder boekjesmaker (Staple Finisher-AC ). Met de boekjesmaker worden boekjes gevouwen en geniet. Beide afwerkconfiguraties kunnen worden gebruikt met de optionele ponseenheid om twee, drie of vier gaten te ponsen in de afgedrukte uitvoer.
Op het dashboard van het bedieningspaneel wordt de status van de nietpatronen weergegeven. Wanneer de kleur van het nietjespictogram oranje of rood is, moet de nietpatroon worden vervangen.
Standaard stapeleenheid / nieteenheid met boekjesmaker (Booklet Finisher-AC ), perforatieafvallade en standaard stapeleenheid / nieteenheid zonder boekjesmaker (Staple Finisher-AC )|
Beschrijving van stapeleenheid / nieteenheid |
|
|---|---|
|
1 |
Knop voor nieten om de vellen in de nieteenheid handmatig te nieten. |
|
2 |
Klep voor toegang tot de ruimte waar u nietpatronen vervangt, een papierstoring of nietjesstoring verhelpt of ponsafval verwijdert. |
|
3 |
Nieteenheid om vellen te plaatsen voor handmatig nieten |
|
4 |
Klep voor toegang tot de ruimte waar u nietpatronen vervangt of een papierstoring of nietjesstoring verhelpt. |
|
5 |
Boekjeslade waarin boekjes worden verzameld. |
|
6 |
Hulplade voor boekjes waarin grote boekjes worden verzameld. |
|
7 |
Onderste lade waarin afgedrukte uitvoer wordt verzameld. |
|
8 |
Materiaalklopper om afgedrukte uitvoer uit te lijnen. |
|
9 |
Bovenlade waarin afgedrukte uitvoer wordt verzameld. Aan deze lade zijn verlengingsgeleiders voor lange vellen bevestigd. |
|
10 |
Bovenste lade waarin afgedrukte uitvoer wordt verzameld. |
|
11 |
Perforatieafvallade waarin het ponsafval wordt verzameld. |
Met de professionele ponseenheid (Multi Function Professional Puncher-B ) kunt u afgedrukte uitvoer ponsen en rillen. Er zijn verschillende verwisselbare matrijzen voor elk ponspatroon en voor rillen. Er kan slechts matrijs tegelijk actief zijn.
OPMERKING
Raadpleeg de bedieningshandleiding van de Multi Function Professional Puncher-B voor meer informatie over het gebruik van de professionele ponseenheid.
Professionele ponseenheid ( Multi Function Professional Puncher-B )|
Beschrijving van professionele ponseenheid |
|
|---|---|
|
1 |
Bedieningspaneel om de status van de ponseenheid weer te geven en de ponseenheid te bedienen wanneer u een ril- of ponsmatrijs moet vervangen. |
|
2 |
Voorklep om toegang te krijgen tot de ponssets en het papierpad wanneer er een papierstoring optreedt. |
De vouweenheid (Paper Folding Unit-J ) vouwt de afgedrukte uitvoer op diverse manieren: Z-vouw, middenvouw, wikkelvouw, zigzagvouw en parallelvouw.
Vouweenheid (Paper Folding Unit-J )|
Beschrijving van vouweenheid |
|
|---|---|
|
1 |
Voorklep voor toegang tot het papierpad wanneer er een papierstoring optreedt. |
|
2 |
Klep van vouweenheid voor toegang tot het papierpad wanneer er een papierstoring optreedt. |
|
3 |
Lade waar afgedrukte uitvoer wordt verzameld. |
In de kopieerlade (Copy Tray-R ) wordt de afgedrukte uitvoer verzameld. De kopieerlade is een onderdeel van de afdrukmodule. Afgedrukte uitvoer gaat naar de kopieerlade wanneer geen andere afwerkstations deel uitmaken van de printer.
Kopieerlade (Copy Tray-R )|
Omschrijving |
|
|---|---|
|
1 |
Hulplade waar grote afgedrukte uitvoer wordt verzameld. (A3 / 11" x 17". |
|
2 |
Kopieerlade voor het verzamelen van afgedrukte uitvoer. ( A4R / LTRR) De kopieerlade kan verlengingsgeleiders bevatten om lange vellen te verzamelen. |

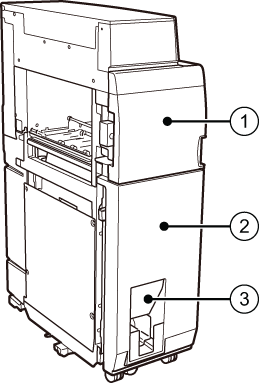

De DFD (Document Finishing Device; apparaat voor documentafwerking) is een extern afwerkstation van derden, zoals een boekjesmaker of een perforator.
|
Omschrijving |
|
|---|---|
|
1 |
Brug (Finisher Bridge-A1 ) om de adapter van de afwerkingseenheid aan te sluiten op de professionele stapeleenheid / nieteenheid. |
|
2 |
Adapter voor afwerkingseenheid (Adapter-A2 ) om de DFD te verbinden met de brug. |
|
3 |
DFD om afgedrukte uitvoer af te werken. |
