이 주제에서는 다음 피니셔의 부분에 대해 설명합니다.
프로페셔널 스태커/스테이플러
표준 스태커/스테이플러
프로페셔널 펀처
접기
복사 트레이
DFD의 브릿지 및 피니셔 어댑터(문서 마무리 장치)
두 가지 프로페셔널 스태커/스테이플러 구성이 있습니다.소책자 제작기가 있는 스태커/스테이플러(Booklet Finisher-W PRO )와 소책자 제작기가 없는 스태커/스테이플러(Staple Finisher-W PRO ).소책자 제작기가 접히고 소책자를 스테이플링합니다.이 두 피니셔 구성에는 인쇄된 출력 물에 구멍을 두 개나 세 개, 네 개 뚫기 위한 옵션 펀치가 포함되어 있을 수 있습니다.
제어판의 대시보드에 스테이플 카트리지의 상태가 표시됩니다.스테이플 아이콘의 색상이 주황색 또는 빨간색이면 스테이플 카트리지를 교체해야 합니다.

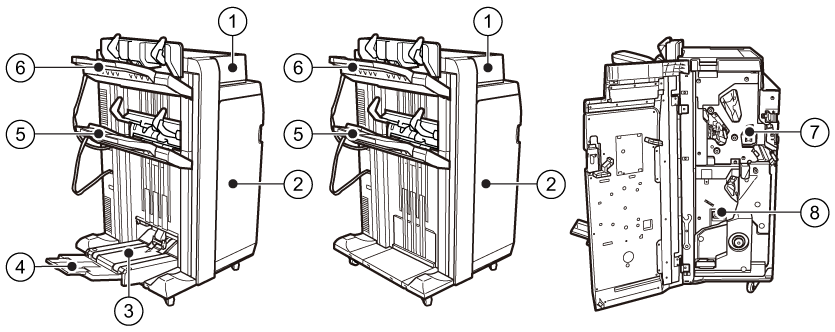

소책자 제작기가 있는 프로페셔널 스태커/스테이플러(Booklet Finisher-W PRO )와 소책자 제작기가 없는 프로페셔널 스태커/스테이플러(Staple Finisher-W PRO ), 새들 스티치 유닛|
스태커/스테이플러 설명 |
|
|---|---|
|
1 |
커버, 용지 걸림이 발생한 경우 용지 경로로 액세스합니다. |
|
2 |
커버, 스테이플 카트리지를 교체하거나 용지 걸림을 해결하거나 스테이플 걸림을 해결하는 영역에 접근합니다. |
|
3 |
소책자 트레이, 소책자를 수집합니다. |
|
4 |
보조 소책자 트레이, 큰 소책자를 수집합니다. |
|
5 |
하부 트레이, 마무리된 출력물을 수집합니다.이 가이드를 통해 인쇄된 출력물을 정확하게 배치할 수 있습니다. |
|
6 |
상부 트레이, 마무리된 출력물을 수집합니다.이 가이드를 통해 인쇄된 출력물을 정확하게 배치할 수 있습니다.긴 용지의 경우 연장 가이드가 이 트레이에 부착됩니다. |
|
7 |
펀치 폐기물 트레이, 펀치 폐기물을 수집합니다. |
|
8 |
스테이플 폐기물 트레이, 스테이플 폐기물을 수집합니다. |
두 가지 표준 스태커/스테이플러 구성이 있습니다.소책자 제작기가 있는 스태커/스테이플러(Booklet Finisher-AC )와 소책자 제작기가 없는 스태커/스테이플러(Staple Finisher-AC )소책자 제작기가 접히고 소책자를 스테이플링합니다.이 두 피니셔 구성에는 인쇄된 출력 물에 구멍을 두 개나 세 개, 네 개 뚫기 위한 옵션 펀치가 포함되어 있을 수 있습니다.
제어판의 대시보드에 스테이플 카트리지의 상태가 표시됩니다.스테이플 아이콘의 색상이 주황색 또는 빨간색이면 스테이플 카트리지를 교체해야 합니다.
소책자 제작기가 있는 스태커/스테이플러(Booklet Finisher-AC ), 펀치 폐기물 트레이, 소책자 제작기가 없는 표준 스태커/스테이플러(Staple Finisher-AC ).|
스태커/스테이플러 설명 |
|
|---|---|
|
1 |
적재 버튼, 용지를 스테이플링 슬릿에 수동으로 적재합니다. |
|
2 |
커버, 스테이플 카트리지를 교체하거나 용지 걸림을 해결하거나 스테이플 걸림을 해결하거나 펀치 폐기물을 제거하는 영역에 접근합니다. |
|
3 |
스테이플링 슬릿, 수동 적재를 위해 용지를 넣습니다. |
|
4 |
커버, 스테이플 카트리지를 교체하거나 용지 걸림을 해결하거나 스테이플 걸림을 해결하는 영역에 접근합니다. |
|
5 |
소책자 트레이, 소책자를 수집합니다. |
|
6 |
보조 소책자 트레이, 큰 소책자를 수집합니다. |
|
7 |
하부 트레이, 마무리된 출력물을 수집합니다. |
|
8 |
용지 조거, 인쇄된 출력물을 정렬합니다. |
|
9 |
상부 트레이, 마무리된 출력물을 수집합니다.긴 용지용 경우 연장 가이드가 이 트레이에 부착됩니다. |
|
10 |
위쪽 용지함, 마무리된 출력물을 수집합니다. |
|
11 |
펀치 폐기물 트레이, 펀치 폐기물을 수집합니다. |
프로페셔널 펀처(Multi Function Professional Puncher-B )는 인쇄된 출력에 구멍을 뚫고 접을 수 있습니다.각 펀치 패턴 및 구리에는 다양한 교체식 다이가 있습니다.한 번에 하나의 다이만 사용할 수 있습니다.
참고
프로페셔널 펀처 사용 방법에 관한 자세한 정보는 Multi Function Professional Puncher-B 의 작동 가이드를 사용합니다.
프로페셔널 펀처(Multi Function Professional Puncher-B )|
프로페셔널 펀처 설명 |
|
|---|---|
|
1 |
제어판, 주름이 있는 다이 또는 펀치 다이를 교체해야 하는 경우 펀처의 상태를 확인하고 펀처를 작동시킵니다. |
|
2 |
전면 커버, 용지 걸림이 발생한 경우 용지 및 용지 경로로 액세스합니다. |
접기(Paper Folding Unit-J )는 인쇄된 출력물을 다양한 방식으로 접을 수 있습니다.Z접기, 절반접기, 3중접기(안), 중접기(밖), 평행접기
접기(Paper Folding Unit-J )|
접기 설명 |
|
|---|---|
|
1 |
전면 커버, 용지 걸림이 발생한 경우 용지 경로로 액세스합니다. |
|
2 |
접기 유닛 커버, 용지 걸림이 발생한 경우 용지 경로에 액세스합니다. |
|
3 |
트레이, 접힌 출력물을 수집합니다. |
복사 트레이(Copy Tray-R )는 인쇄된 출력물을 수집합니다.복사 트레이는 인쇄 모듈의 일부입니다.인쇄된 출력물은 다른 피니셔가 인쇄 시스템에 없을 경우 복사 트레이로 이동합니다.
복사 트레이(Copy Tray-R )|
설명 |
|
|---|---|
|
1 |
보조 트레이, 인쇄된 대형 출력물을 수집합니다.(A3 / 11" x 17". |
|
2 |
복사 트레이, 인쇄된 출력물을 수집합니다.( A4R / LTRR) 복사 트레이에는 연장 가이드가 있어 긴 시트를 수집할 수 있습니다. |
DFD(문서 마무리 장치)은(는) 소책자 제작기 또는 천공기ㄱ와 같은 타사 외부 피니셔입니다.
|
설명 |
|
|---|---|
|
1 |
브릿지(Finisher Bridge-A1 ), 피니셔 어댑터를 프로페셔널 스태커/스테이플러에 연결합니다. |
|
2 |
피니셔 어댑터(Adapter-A2 ), DFD을(를) 브릿지에 연결합니다. |
|
3 |
DFD, 인쇄된 출력물을 마무리합니다. |
