Cette rubrique décrit les éléments des modules de finition suivant :
Empileur/agrafeuse professionnel
Empileur/agrafeuse standard
Poinçonneuse professionnelle
Unité de pliage
Bac de copie
Pont et adaptateur de finition pour DFD (Document Finishing Device)
Il existe deux configurations d'empileur/agrafeuse professionnel : un empileur/agrafeuse avec booklet maker (Module de Finition P.A.C.-W PRO ) et un empileur / agrafeuse sans booklet maker (Module de Finition agrafage-W PRO ). Il permet de plier et d'agrafer les impressions sous forme de brochure. Les deux configurations de module de finition peuvent définir la perforation de deux, trois ou quatre orifices dans le tirage.
Le tableau de bord du panneau de commande indique l'état des cartouches d'agrafes. Lorsque la couleur de l'icône d'agrafe est orange ou rouge, la cartouche d'agrafes doit être remplacée.

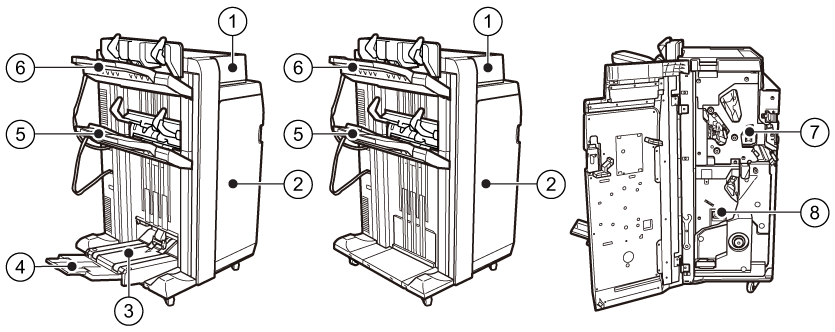

Empileur/agrafeuse professionnel avec unité de fabrication de livrets (Module de Finition P.A.C.-W PRO ), sans unité de fabrication de livrets (Module de Finition agrafage-W PRO ) et l'unité de piqûre à cheval|
Description de l'empileur/agrafeuse |
|
|---|---|
|
1 |
Capot, permettant d'accéder au trajet papier lorsqu'un bourrage papier se produit. |
|
2 |
Capot, permettant d'accéder à la zone dans laquelle remplacer les cartouches d'agrafes et résoudre un bourrage papier ou d'agrafes. |
|
3 |
Bac à livrets, recueillant les livrets. |
|
4 |
Bac à livrets auxiliaire, recueillant les livrets de grand format. |
|
5 |
Bac inférieur, recueillant le tirage finalisé. Les guides permettent de placer correctement le tirage. |
|
6 |
Bac du haut, recueillant le tirage finalisé. Les guides permettent de placer correctement le tirage. Pour les feuilles longues, des guides d'extension sont associés à ce bac. |
|
7 |
Bac de résidus papier pour la perforation, recueillant les résidus de perforation. |
|
8 |
Bac de résidus papier pour l'agrafage, recueillant les résidus d'agrafage. |
Il existe deux configurations d'empileur/agrafeuse standard : l'empileur/agrafeuse avec booklet maker (Module de Finition P.A.C.-AC ) et sans booklet maker (Module de Finition agrafager-AC ). Il permet de plier et d'agrafer les impressions sous forme de brochure. Les deux configurations de module de finition peuvent définir la perforation de deux, trois ou quatre orifices dans le tirage.
Le tableau de bord du panneau de commande indique l'état des cartouches d'agrafes. Lorsque la couleur de l'icône d'agrafe est orange ou rouge, la cartouche d'agrafes doit être remplacée.
Empileur/agrafeuse standard avec unité de fabrication de livrets (Module de Finition P.A.C.-AC ), bac de récupération des résidus de perforation et empileur/agrafeuse standard sans unité de fabrication de livrets (Module de Finition agrafager-AC )|
Description de l'empileur/agrafeuse |
|
|---|---|
|
1 |
Bouton d'agrafage, pour agrafer manuellement les feuilles dans la fente d'agrafage. |
|
2 |
Capot, permettant d'accéder à la zone dans laquelle remplacer les cartouches d'agrafes, résoudre un bourrage papier ou d'agrafes ou enlever les résidus de perforation. |
|
3 |
Fente d'agrafage pour la mise en place des feuilles pour l'agrafage manuel |
|
4 |
Capot, permettant d'accéder à la zone dans laquelle remplacer les cartouches d'agrafes et résoudre un bourrage papier ou d'agrafes. |
|
5 |
Bac à livrets, recueillant les livrets. |
|
6 |
Bac à livrets auxiliaire, recueillant les livrets de grand format. |
|
7 |
Bac inférieur, recueillant le tirage finalisé. |
|
8 |
Taqueuse de supports, pour aligner la sortie imprimée. |
|
9 |
Bac du haut, recueillant le tirage finalisé. Des guides d'extension pour les longues feuilles sont associés à ce magasin. |
|
10 |
Bac supérieur recueillant le tirage finalisé. |
|
11 |
Bac de résidus papier pour la perforation, recueillant les résidus de perforation. |
La poinçonneuse professionnelle (Perfo Pro Multi-Fonction-B ) peut perforer et froisser une sortie imprimée. Il existe différentes matrices remplaçables pour chaque motif de perforation et pour le froissage. Une seule matrice peut être active à la fois.
REMARQUE
Utilisez le guide d'utilisation de Perfo Pro Multi-Fonction-B pour en savoir plus sur l'utilisation de la poinçonneuse professionnelle.
Perforateur professionnel ( Perfo Pro Multi-Fonction-B )|
Description de la poinçonneuse professionnelle |
|
|---|---|
|
1 |
Panneau de commande, pour afficher l'état du perforateur et le faire fonctionner lorsque vous avez besoin de remplacer une matrice de froissage ou une matrice de perforation. |
|
2 |
Page de garde, permettant d'accéder aux jeux de matrice et d'accéder au chemin papier en cas de bourrage papier. |
La plieuse (Module de Pli en J ) peut plier le tirage de différentes manières : pli en Z, pli en deux, pli roulé intérieur, pli roulé extérieur, pli parallèle.
Unité de pliage (Module de Pli en J )|
Description de l'unité de pliage |
|
|---|---|
|
1 |
Capot avant, permettant d'accéder au trajet papier lorsqu'un bourrage papier se produit. |
|
2 |
Capot de l'unité de pliage, permettant d'accéder au trajet papier lorsqu'un bourrage papier se produit. |
|
3 |
Magasin, recueillant le tirage plié. |
Le bac de copie (Réceptacle-R ) recueille les tirages. Le bac de copie fait partie du module d'impression. La sortie imprimée est envoyée vers le bac de copie lorsqu'aucun autre module de finition ne fait partie de l'imprimante.
Bac de copie (Réceptacle-R )|
Description |
|
|---|---|
|
1 |
Bac auxiliaire, permettant de recueillir les sorties imprimées de grand format. (A3 / 11" x 17". |
|
2 |
Bac de copie, recueillant le tirage. ( A4R / LTRR) Le bac de copie peut avoir des guides d'extension pour collecter les longues feuilles. |
DFD (Document Finishing Device) est un module de finition externe tiers tel qu'une unité de fabrication de livrets ou une perforatrice.
|
Description |
|
|---|---|
|
1 |
Pont (Finisher Bridge-A1 ), permet de connecter l'adaptateur de finition à l'empileur/agrafeuse professionnel. |
|
2 |
Adaptateur de finition (Adapter-A2 ), pour connecter le DFD au pont. |
|
3 |
DFD, pour terminer la sortie imprimée. |
