Este tema describe las partes de las siguientes unidades de acabado:
Unidad de apilado/grapadora profesional
Unidad de apilado/grapadora estándar
Perforadora profesional
Plegadora
Bandeja de copias
Puente y adaptador de unidad de acabado del DFD (dispositivo de acabado de documentos)
Existen dos configuraciones para la unidad de apilado/grapadora profesional: unidad de apilado/grapado estándar con encuadernadora de folletos (Unidad de Acabado de Cuadernillos W PRO ) y una unidad de apilado/grapado sin encuadernadora de folletos (Unidad de Acabado Grapadora W PRO ). La encuadernadora de folletos pliega y grapa los folletos. Ambas configuraciones de acabado pueden tener la unidad de perforación opcional para perforar dos, tres o cuatro orificios en la salida impresa.
El área de estado del panel de control muestra el estado de los cartuchos de grapas. Cuando el color del icono de grapas es de color naranja o rojo, el cartucho de grapas necesita sustitución.

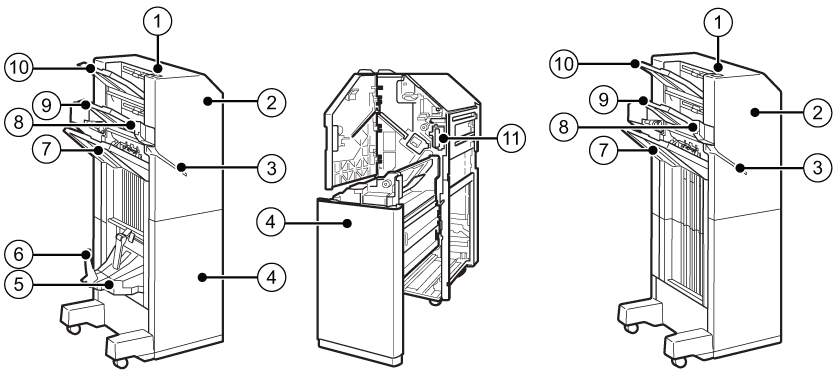

Unidad de apilado/grapadora profesional con encuadernadora de folletos (Unidad de Acabado de Cuadernillos W PRO ), sin encuadernadora de folletos (Unidad de Acabado Grapadora W PRO ) y unidad de enlomado|
Descripción de la unidad de apilado/grapadora |
|
|---|---|
|
1 |
Cubierta, para acceder a la ruta de papel cuando se produce un atasco. |
|
2 |
Cubierta, para acceder a la zona donde se sustituyen los cartuchos de grapas, eliminar un atasco de papel o eliminar un atasco de grapas. |
|
3 |
Bandeja de folletos, para recoger folletos. |
|
4 |
Bandeja de folletos auxiliar, para recoger folletos grandes. |
|
5 |
Bandeja inferior, para recoger la salida acabada. Las guías permiten una colocación correcta de la salida impresa. |
|
6 |
Bandeja superior, para recoger la salida acabada. Las guías permiten una colocación correcta de la salida impresa. Esta bandeja dispone de unas guías de extensión para hojas largas. |
|
7 |
Bandeja de residuos de perforación, para recoger los residuos de perforación. |
|
8 |
Bandeja de restos de grapado, para recoger los restos de grapado. |
Existen dos configuraciones para la unidad de apilado/grapadora: el apilador/grapadora con encuadernadora de folletos (Unidad de Acabado de Cuadernillos AC ) y sin encuadernadora de folletos (Unidad de Acabado Grapadora AC ). La encuadernadora de folletos pliega y grapa los folletos. Ambas configuraciones de acabado pueden tener la unidad de perforación opcional para perforar dos, tres o cuatro orificios en la salida impresa.
El área de estado del panel de control muestra el estado de los cartuchos de grapas. Cuando el color del icono de grapas es de color naranja o rojo, el cartucho de grapas necesita sustitución.

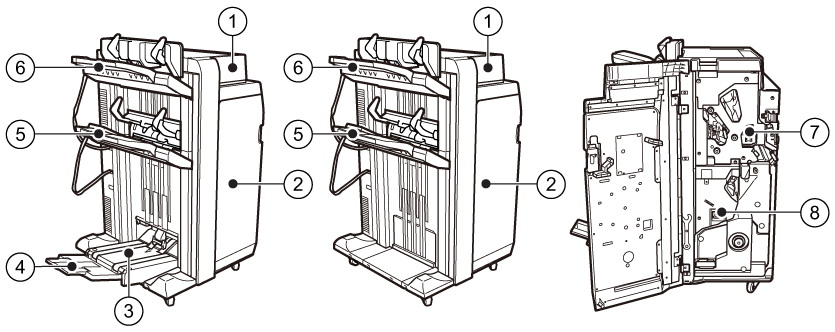

Unidad de apilado/grapado estándar con encuadernadora de folletos (Unidad de Acabado de Cuadernillos AC ), bandeja de residuos de perforación y unidad de apilado/grapado estándar sin encuadernadora de folletos (Unidad de Acabado Grapadora AC )|
Descripción de la unidad de apilado/grapadora |
|
|---|---|
|
1 |
Botón para grapado manual de las hojas en la rendija de grapado. |
|
2 |
Cubierta para acceder a la zona donde se sustituyen los cartuchos de grapas, se suprime un atasco de papel o se suprimen los residuos de perforación. |
|
3 |
Rendija de grapado para colocar las hojas para grapado manual. |
|
4 |
Cubierta para acceder a la zona donde se sustituyen los cartuchos de grapas, se suprimen los atascos de papel o se suprimen los atascos de grapas. |
|
5 |
Bandeja de folletos, para recoger folletos. |
|
6 |
Bandeja de folletos auxiliar, para recoger folletos grandes. |
|
7 |
Bandeja inferior, para recoger la salida acabada. |
|
8 |
Emparejador de material para alinear la salida impresa. |
|
9 |
Bandeja superior, para recoger la salida acabada. Esta bandeja dispone de unas guías de extensión para hojas de gran tamaño. |
|
10 |
Bandeja superior, para recoger los trabajos terminados. |
|
11 |
Bandeja de residuos de perforación, para recoger los residuos de perforación. |
La perforadora profesional (Multi Function Professional Puncher-B ) puede perforar y plisar la salida impresa. Hay diferentes troqueles reemplazables para cada patrón de perforación y plisado. Solo puede haber un troquel activo al mismo tiempo.
NOTA
Para obtener más información sobre cómo usar la perforadora profesional, consulte la guía de funcionamiento de la Multi Function Professional Puncher-B.

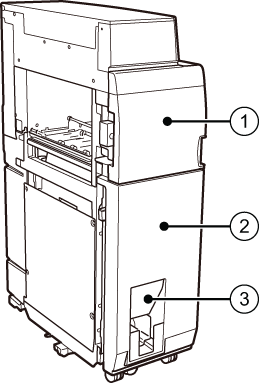

Perforadora profesional (Multi Function Professional Puncher-B )|
Descripción de la perforadora profesional |
|
|---|---|
|
1 |
Panel de control, para ver el estado de la perforadora y utilizarla cuando necesite sustituir un troquel de plisado o un troquel de perforación. |
|
2 |
Cubierta frontal, para acceder a los juegos de troquel y a la ruta de papel cuando se produce un atasco. |
La plegadora (Paper Folding Unit-J ) puede plegar la salida impresa de distintas formas: plegado en Z, semiplegado, plegado en tríptico hacia dentro, plegado en tríptico hacia fuera, plegado paralelo.

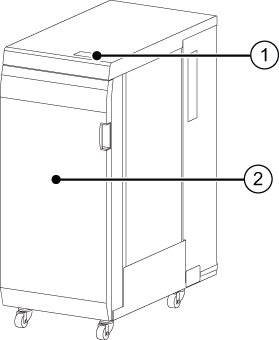

Plegadora (Paper Folding Unit-J )|
Descripción de la plegadora |
|
|---|---|
|
1 |
Cubierta frontal, para acceder a la ruta de papel cuando se produce un atasco. |
|
2 |
Cubierta de la unidad de plegado, para acceder a la ruta de papel cuando se produce un atasco. |
|
3 |
Bandeja, para recoger la salida plegada. |
La bandeja de copia (Bandeja de Salida R ) recopila la salida impresa. La bandeja de copia forma parte del módulo de impresión. La salida impresa va a la bandeja de copias cuando ninguna otra unidad de acabado forma parte de la impresora.
Bandeja de copias (Bandeja de Salida R )|
Descripción |
|
|---|---|
|
1 |
Bandeja auxiliar para recoger la salida impresa de gran tamaño. (A3 / 11" x 17". |
|
2 |
Bandeja de copias para recopilar la salida impresa. ( A4R / LTRR) La bandeja de copia puede tener guías de extensión para recopilar hojas largas. |

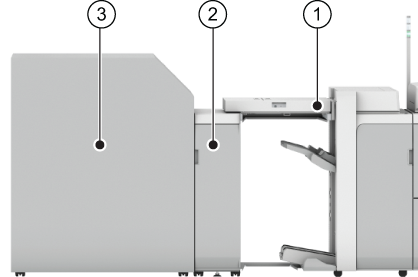

El DFD (dispositivo de acabado de documentos) es una unidad de acabado externa de otros fabricantes, como una encuadernadora de folletos o una perforadora.
|
Descripción |
|
|---|---|
|
1 |
Puente (Finisher Bridge-A1 ) que conecta el adaptador de la unidad de acabado a la unidad de apilado/grapadora profesional. |
|
2 |
Adaptador de la unidad de acabado (Adapter-A2 ) para conectar el DFD al puente. |
|
3 |
DFD para finalizar la salida impresa. |
