In diesem Thema werden die Teile der folgenden Endbearbeitungseinheiten beschrieben:
Professionelle Stapler-/Heftereinheit
Standardstapler/-hefter
Professionelle Lochereinheit
Ordner
Kopienfach
Bridge und Adapter für Endbearbeitungseinheit für DFD (Document Finishing Device)
Es gibt zwei Konfigurationen für den professionellen Stapler/Hefter: Stapler/Hefter mit Broschüreinheit (Broschüren Finisher-W PRO ) und ein Stapler/Hefter ohne Broschüreinheit (Heftklammern W PRO ). Die Broschüreinheit faltet und heftet Broschüren. Beide Konfigurationen von Endbearbeitungsgeräten können über eine optionale Locheinheit verfügen, um zwei, drei oder vier Löcher in die Druckausgabe zu stanzen.
Die Instrumententafel des Bedienfelds zeigt den Status der Heftklammerkassetten an. Wenn das Symbol für die Heftung orange oder rot ist, muss die Heftklammerkassette ersetzt werden.
Stapler-/Heftereinheit mit Broschüreinheit (Broschüren Finisher-W PRO ), ohne Broschüreinheit (Heftklammern W PRO ) und die Rückensticheinheit|
Beschreibung des Staplers/Hefters |
|
|---|---|
|
1 |
Abdeckung für den Zugriff auf den Papierpfad, wenn ein Papierstau auftritt. |
|
2 |
Abdeckung für den Zugriff auf den Bereich, in dem Sie Heftklammerkassetten austauschen oder einen Papierstau bzw. einen Heftklammerstau beheben. |
|
3 |
Broschürenfach zum Sammeln von Broschüren. |
|
4 |
Zusätzliche Broschürenfach zum Sammeln großer Broschüren. |
|
5 |
Unteres Fach zum Sammeln der fertigen Druckausgabe. Die Führungen ermöglichen eine korrekte Platzierung der Druckausgabe. |
|
6 |
Oberes Fach zum Sammeln der fertigen Druckausgabe. Die Führungen ermöglichen eine korrekte Platzierung der Druckausgabe. Für lange Blätter werden an diesem Fach Erweiterungsführungen angebracht. |
|
7 |
Locherabfallfach zum Sammeln des Locherabfalls. |
|
8 |
Heftklammernabfallfach zum Sammeln des Heftklammerabfalls. |
Es gibt zwei Konfigurationen für den Standardstapler/-hefter: Stapler/Hefter mit Broschüreinheit (Broschüren Finisher-AC ) und ohne Broschüreinheit (Heftklammern AC ). Die Broschüreinheit faltet und heftet Broschüren. Beide Konfigurationen von Endbearbeitungsgeräten können über die optionale Locheinheit verfügen, um zwei, drei oder vier Löcher in die Druckausgabe zu stanzen.
Die Instrumententafel des Bedienfelds zeigt den Status der Heftklammerkassetten an. Wenn das Symbol für die Heftung orange oder rot ist, muss die Heftklammerkassette ersetzt werden.

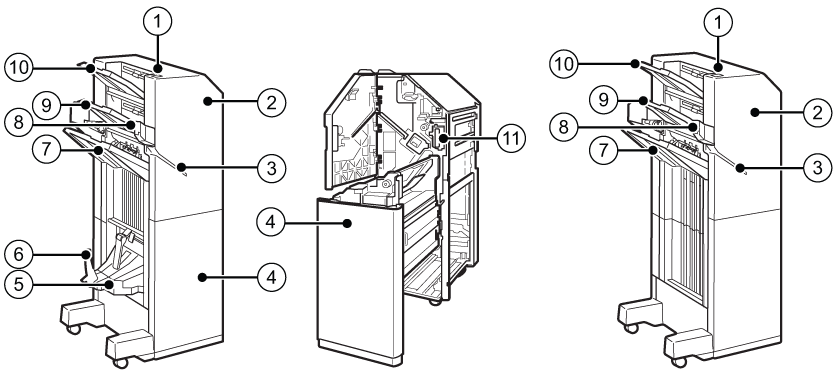

Standardstapler/-hefter mit Broschüreinheit (Broschüren Finisher-AC ), Locherabfallfach und Standardstapler/-hefter ohne Broschüreinheit (Heftklammern AC ).|
Beschreibung des Staplers/Hefters |
|
|---|---|
|
1 |
Hefttaste, um die Blätter manuell im Hefteinwurf zu heften. |
|
2 |
Abdeckung für den Zugriff auf den Bereich, in dem Sie Heftklammerkassetten austauschen, einen Papierstau bzw. einen Heftklammerstau beheben oder Locherabfall entfernen. |
|
3 |
Hefteinwurf, um Blätter zum manuellen Heften zu positionieren |
|
4 |
Abdeckung für den Zugriff auf den Bereich, in dem Sie Heftklammerkassetten austauschen oder einen Papierstau bzw. einen Heftklammerstau beheben. |
|
5 |
Broschürenfach zum Sammeln von Broschüren. |
|
6 |
Zusätzliche Broschürenfach zum Sammeln großer Broschüren. |
|
7 |
Unteres Fach zum Sammeln der fertigen Druckausgabe. |
|
8 |
Materialbogenanschläge zum Ausrichten der Druckausgabe. |
|
9 |
Oberes Fach zum Sammeln der fertigen Druckausgabe. Erweiterungsführungen für lange Blätter sind an diesem Fach angebracht. |
|
10 |
Oberstes Fach zum Sammeln der fertigen Druckausgabe. |
|
11 |
Locherabfallfach zum Sammeln des Locherabfalls. |
Die professionelle Lochereinheit (Multi Function Professional Puncher-B ) kann die gedruckte Ausgabe stanzen und rillen. Es gibt verschiedene austauschbare Stanzsets für die einzelnen Stanzmuster und für das Rillen. Es kann nur eine Stanzset zurzeit aktiv sein.
HINWEIS
Weitere Informationen zur Verwendung der Lochereinheit finden Sie in der Bedienungsanleitung des Multi Function Professional Puncher-B.
Professionelle Lochereinheit ( Multi Function Professional Puncher-B )|
Beschreibung zum professionellen Locher |
|
|---|---|
|
1 |
Bedienfeld, um den Status des Lochers anzuzeigen, wenn ein Rillungssatz oder Stanzsatz ausgetauscht werden muss. |
|
2 |
Vordere Abdeckung für den Zugriff auf die Stanzwerkzeuge und den Papierpfad, wenn ein Papierstau auftritt. |
Die Falteinheit (Falzeinheit J ) kann die Druckausgabe auf verschiedene Weise falten: Z-Falz, Einbruchfalz, Wickelfalz (Innen), Wickelfalz (Außen), Parallelfalz.
Falzeinheit (Falzeinheit J )|
Beschreibung der Falzeinheit |
|
|---|---|
|
1 |
Vordere Abdeckung für den Zugriff auf den Papierpfad, wenn ein Papierstau auftritt. |
|
2 |
Abdeckung der Falzeinheit für den Zugriff auf den Papierpfad, wenn ein Papierstau auftritt. |
|
3 |
Fach zum Sammeln der gefalzten Ausgabe. |
Im Kopienfach (Kopienauffang R ) wird die Druckausgabe gesammelt. Das Kopienfach ist Teil des Druckmoduls. Druckausgabe gelangt in das Kopienfach, wenn der Drucker keine weiteren Endbearbeitungseinheiten umfasst.
Kopienfach (Kopienauffang R )|
Beschriftung |
|
|---|---|
|
1 |
Zusatzfach zum Sammeln großer Druckausgaben. (A3 / 11" x 17". |
|
2 |
Kopienfach zum Sammeln der Druckausgabe. ( A4R / LTRR) Das Kopienfach kann über Erweiterungsführungen verfügen, um lange Blätter aufzunehmen. |
Die DFD (Endbearbeitungseinheit) ist eine externe Endbearbeitungseinheit eines Drittanbieters, z. B. eine Broschüreinheit oder ein Perforationslocher.
|
Beschriftung |
|
|---|---|
|
1 |
Bridge (Rüttler für Finisher A1 ) zum Anschluss des Adapters für die Endbearbeitungseinheit an die Stapler-/Heftereinheit. |
|
2 |
Adapter für Endbearbeitungseinheit (Adapter-A2 ) zum Anschluss der DFD an die Bridge. |
|
3 |
DFD für die Endbearbeitung der Druckausgabe. |
