I dette emne beskrives delene i følgende finisherenheder:
Professionel stabler/hæfteenhed
Standardstabler/-hæfteenhed
Professionel hulleenhed
Foldeenhed
Kopibakke
Forbindelsesenhed og adapter til efterbehandler for DFD (Document Finishing Device)
Der er to konfigurationer af en professionel stabler/hæfteenhed: en stabler/hæfteenhed med brochureenhed (Booklet Finisher-W PRO ) og en stabler/hæfteenhed uden brochureenhed (Staple Finisher-W PRO ). Brochureenhed folder og hæfter brochurer. Begge finisher-konfigurationer kan have en valgfri hulleenhed, der kan lave to, tre eller fire huller i udskrifterne.
Infopanelet på kontrolpanelet viser status for hæfteklammekassetterne. Når farven på ikonet for hæfteenheden er orange eller rødt, skal hæfteklammekassetten udskiftes.
Professionel stabler/hæfteenhed med brochureenhed (Booklet Finisher-W PRO ), uden brochureenhed (Staple Finisher-W PRO ) og ryghæftningsenheden|
Beskrivelse af stabler/hæfteenhed |
|
|---|---|
|
1 |
Dæksel, giver adgang til papirgangen, når der opstår et papirstop. |
|
2 |
Dæksel, giver adgang til området, hvor du udskifter hæfteklammekassetterne eller afhjælper et papirstop eller et hæftestop. |
|
3 |
Brochurebakke til opsamling af brochurer. |
|
4 |
Ekstra brochurebakke til opsamling af store brochurer. |
|
5 |
Nederste bakke til opsamling af udskrifter. Styrene sørger for korrekt placering af udskrifterne. |
|
6 |
Øverste bakke til opsamling af udskrifter. Styrene sørger for korrekt placering af udskrifterne. Til lange ark er forlængelsesstyr monteret i denne bakke. |
|
7 |
Kanthulningsbakke til opsamling af hulpapiret. |
|
8 |
Bakke til hæfteaffald til opsamling af hæfteaffald. |
Der er to konfigurationer af standardstabler/hæfteenhed: Stabler/hæfteenheden med brochureenhed (Booklet Finisher-AC ) og uden en brochureenhed (Staple Finisher-AC ). Brochureenhed folder og hæfter brochurer. Begge finisher-konfigurationer kan have en valgfri hulleenhed, der kan lave to, tre eller fire huller i udskrifterne.
Infopanelet på kontrolpanelet viser status for hæfteklammekassetterne. Når farven på ikonet for hæfteenheden er orange eller rødt, skal hæfteklammekassetten udskiftes.
Standardstabler/hæfteenhed med brochureenhed (Booklet Finisher-AC ), kanthulningsbakke og standardstabler/hæfteenhed uden brochureenhed (Staple Finisher-AC )|
Beskrivelse af stabler/hæfteenhed |
|
|---|---|
|
1 |
Knap til hæftning for manuel hæftning af arkene i hæftningsslisken. |
|
2 |
Dæksel for adgang til området, hvor du udskifter hæfteklammekassetterne eller afhjælper et papirstop, afhjælper et hæftestop eller fjerner hulpapir. |
|
3 |
Hæftningssliske til placering af ark til manuel hæftning |
|
4 |
Dæksel, giver adgang til området, hvor du udskifter hæfteklammekassetterne eller afhjælper et papirstop eller et hæftestop. |
|
5 |
Brochurebakke til opsamling af brochurer. |
|
6 |
Ekstra brochurebakke til opsamling af store brochurer. |
|
7 |
Nederste bakke til opsamling af udskrifter. |
|
8 |
Medieforskyder til justering af udskrifter. |
|
9 |
Øverste bakke til opsamling af udskrifter. Forlængelsesstyr til lange ark er monteret i denne bakke. |
|
10 |
Øverste bakke til opsamling af udskrifter. |
|
11 |
Kanthulningsbakke til opsamling af hulpapiret. |
Den professionelle hulleenhed (Multi Function Professional Puncher-B ) kan lave huller i og folde udskrifter. Der er forskellige udskiftelige stempelsæt for hvert hullemønster og til foldning. Kun ét stempel kan være aktivt ad gangen.
BEMÆRK
Du kan finde flere oplysninger om, hvordan du bruge den professionelle hulleenhed i betjeningsvejledningen til Multi Function Professional Puncher-B.
Professionel hulleenhed ( Multi Function Professional Puncher-B )|
Beskrivelse af professionel hulleenhed |
|
|---|---|
|
1 |
Kontrolpanel, til at vise statussen på hulleenheden og til at betjene hullenheden, når du skal udskifte et foldningssæt eller et hulningssæt. |
|
2 |
Frontdæksel, til at fjerne stempelholdersæt og til at få adgang til papirgangen, når der opstår et papirstop. |
Foldeenheden (Paper Folding Unit-J ) kan folde udskrifterne på forskellige måder: Z-foldning, halvt foldet, trefoldning ind, trefoldning ud og parallelt foldet.
Foldeenhed (Paper Folding Unit-J )|
Beskrivelse af foldeenhed |
|
|---|---|
|
1 |
Frontdæksel, giver adgang til papirgangen, når der opstår et papirstop. |
|
2 |
Dæksel på foldeenheden, giver adgang til papirgangen, når der opstår et papirstop. |
|
3 |
Bakke til opsamling af foldede udskrifter. |
Kopibakken (Copy Tray-R ) opsamler udskrifterne. Kopibakken er en del af udskrivningsmodulet. Udskrifterne sendes til kopibakken, når andre finisherenheder ikke er en del af printeren.
Kopibakke (Copy Tray-R )|
Beskrivelse |
|
|---|---|
|
1 |
Ekstra bakke til opsamling af store udskrifter. (A3 / 11" x 17". |
|
2 |
Kopibakke, til opsamling af udskrifter. ( A4R / LTRR) Kopibakken kan have forlængelsesstyr til at samle lange ark. |

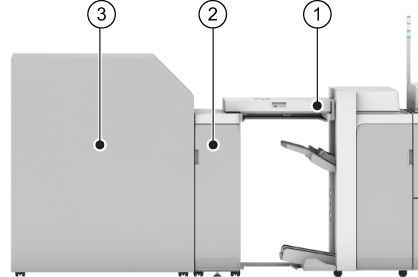

DFD (Document Finishing Device) er en ekstern finisher fra tredjepart, f.eks. en brochureenhed eller en perforeringsenhed.
|
Beskrivelse |
|
|---|---|
|
1 |
Forbindelsesenhed (Finisher Bridge-A1 ) til forbindelse af adapter til efterbehandler til den professionelle stabler/hæfteenhed. |
|
2 |
Adapter til efterbehandler (Adapter-A2 ) til at forbinde DFD til forbindelsesenheden. |
|
3 |
DFD til afslutning af udskrifter. |
