Elevación hasta 1 mm para Alto, hasta 4 mm para Alto-Plus
La elevación se construye con CMYK (+ blanco para las configuraciones CMYKWW, + barniz para las configuraciones CMYKWV).
El uso de barniz puede ayudar a reducir la tensión superficial.
Se imprime automáticamente una capa blanca para aislar la elevación de la capa de color.
Modos especiales:
Alto (White): La elevación se construye con tinta blanca (+ barniz, si está disponible).
Alto-Plus (Mold) solo imprime la elevación (sin capa de color encima).
Aplicaciones con Ink-only. Para impresiones que se imprimen en un recubrimiento que se retira tras imprimir. Consulte el sitio web: graphiPLAZA para obtener más información.
NOTA
Asegúrese de definir los ajustes correctos de gestión del color antes de empezar a trabajar en el diseño. Consulte PRISMAelevate XL Extensions para Adobe Photoshop e Illustrator para obtener más información.

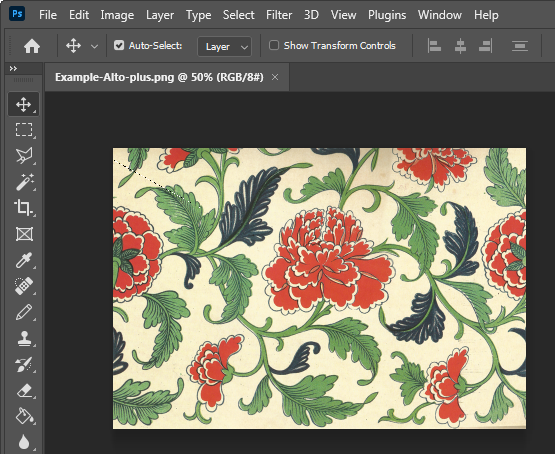

En este procedimiento utilizamos Photoshop.

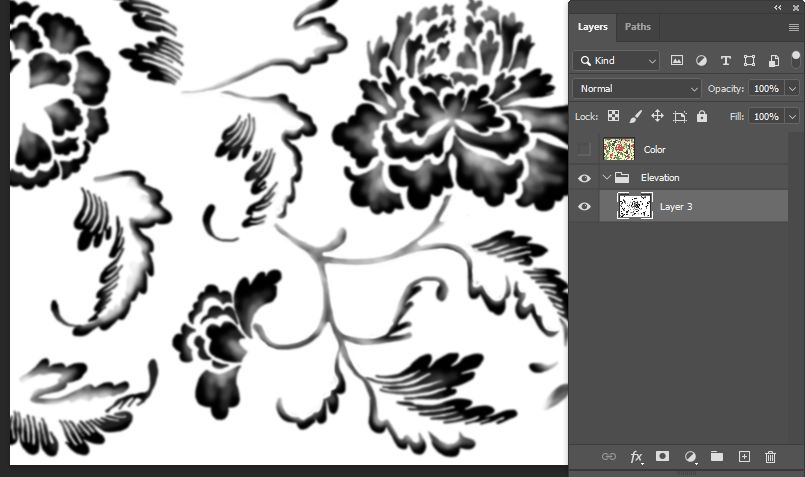

Utilice la capa para diseñar el mapa de elevación.
El blanco indica ausencia de elevación y el negro corresponde a la elevación máxima.

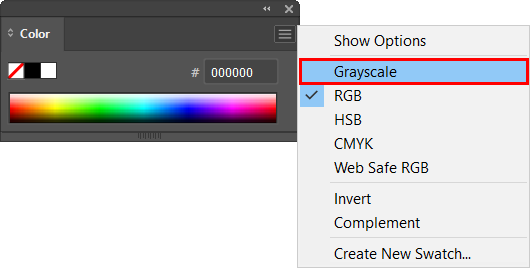

Cuando utilice Adobe Illustrator, asegúrese de que todos los objetos de la capa de elevación están en escala de grises. Seleccione todos los objetos de la capa y elija [Escala de grises] en la ficha [Color].
Opción: Crear una elevación en mate-brillo. Algunas partes de la impresión tendrán una capa de barniz extra.

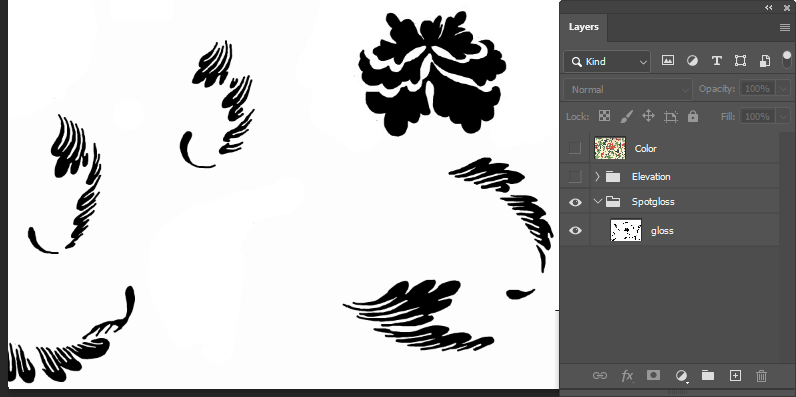

Cree un grupo y añada una capa en ese grupo (para Adobe Illustrator, cree una sola capa) para definir las partes brillantes. Utilice solo negro 100% para definir las áreas de brillo.

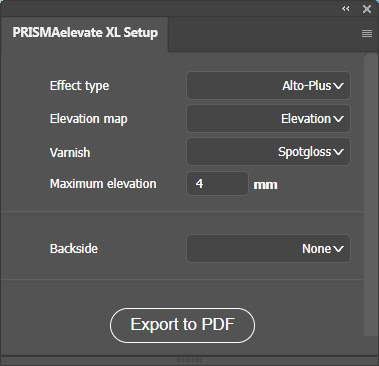

Puede abrir PRISMAelevate XL Extensions mediante [Window] -> [Extensions (legacy)].
Seleccione [Tipo de efecto] .
En este ejemplo utilizamos el modo Alto-Plus.
Seleccione [Mapa de elevación] .
En este ejemplo hemos denominado al grupo 'Elevation'.
Seleccione [Barniz] .
En este ejemplo hemos denominado al grupo 'Spotgloss'.
Defina la [Elevación máxima] .
La altura máxima para Alto-Plus es 4 mm. Puede definir un valor máximo más bajo, no más alto. El color negro en el mapa de elevación representa la elevación máxima definida aquí.
NOTA
La opción Reverso se define [Ninguno], ya que no utilizamos esta opción en este ejemplo. La opción está indicada para impresiones a doble cara con solo tinta. Consulte el sitio web: graphiPLAZA para obtener más información.
Para obtener más información sobre opciones de representación, consulte PRISMAelevate XL Extensions para Adobe Photoshop e Illustrator.

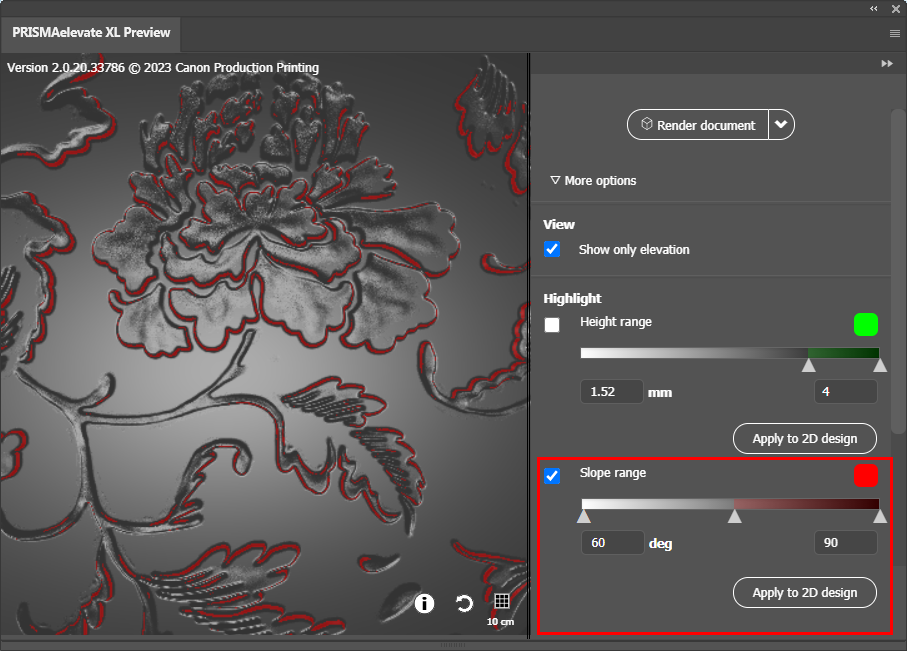

Puede girar, desplazar o acercar/alejar el zoom en la vista preliminar de la siguiente manera:
Mantenga pulsado el botón izquierdo del ratón para girar la vista preliminar.
Mantenga pulsado el botón derecho del ratón para desplazar la vista preliminar.
Gire la rueda del ratón para acercar y alejar el zoom en la vista preliminar.

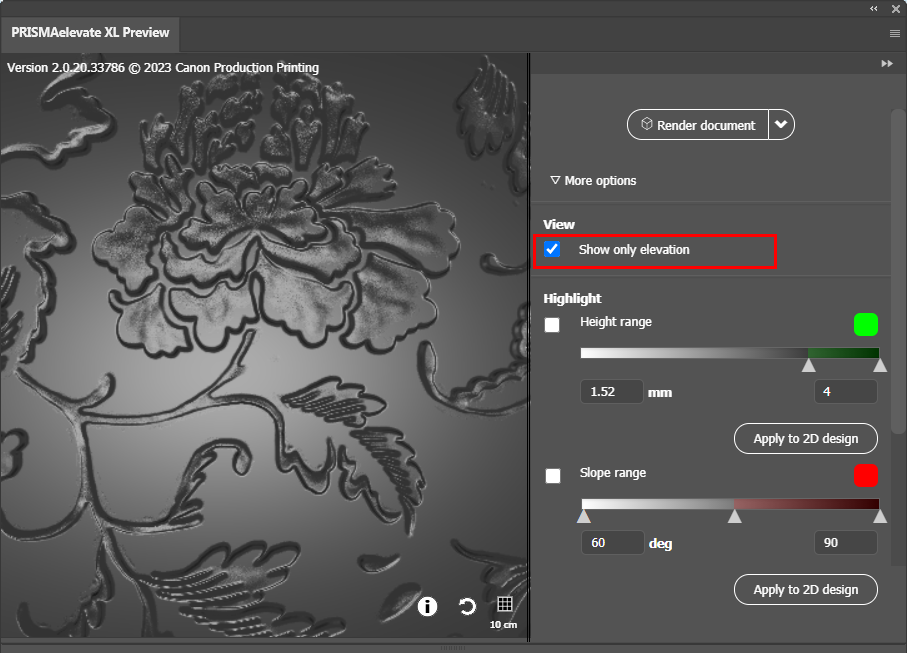

Marque la casilla para mostrar solo la elevación en el diseño.

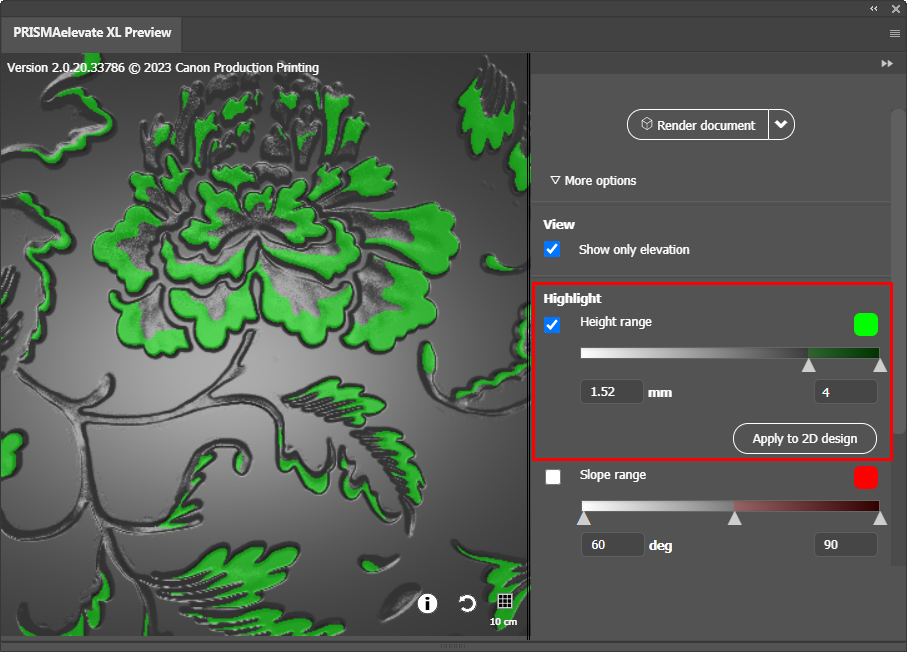

Marque la casilla para resaltar las áreas con un rango de altura específico.
Para cambiar el rango puede ajustar los valores de rango o arrastrar la regla en la posición correcta. Para cambiar el color de resaltado, pulse el botón de color.
Las pendientes demasiado pronunciadas (entre 60 y 90 grados) pueden mostrar bordes oscurecidos en el lateral del diseño impreso.

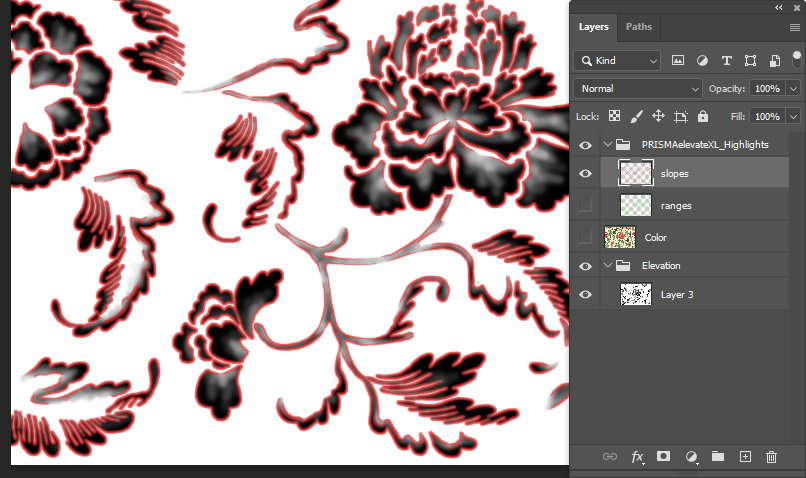

La capa/grupo [Resaltar] no formará parte del diseño final.
Utilice las capas para identificar y cambiar efectos no deseados en el diseño.

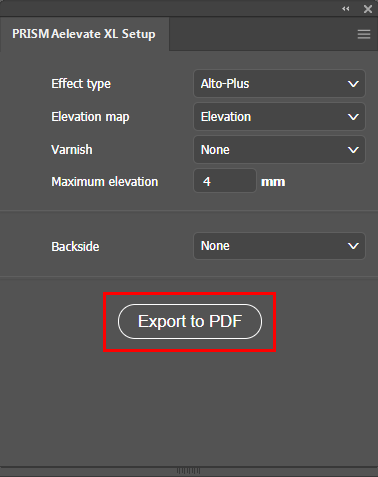

Haga clic en [Exportar a PDF] en el panel [PRISMAelevate XL Setup] para crear un PDF listo para imprimir.
Se aconseja asignar nombre al PDF con el patrón: "Nombre + Tipo de efecto + Valor máximo de elevación".
NOTA
[Comprobación de disposición] para trabajos de impresión Alto y Alto-Plus
Este ajuste le permite comprobar la disposición y el color de un trabajo de impresión sin necesidad de imprimir todo el trabajo con elevación. Se envían dos trabajos de impresión por lotes a la impresora. El trabajo de impresión con la elevación y el trabajo de impresión [Comprobación de disposición] sin la elevación. Consulte Impresión de trabajos elevados para obtener más información.
