Elevação até 1 mm para Alto, até 4 mm para Alto-Plus
A elevação é formada com CMYK (+ branco para configurações CMYKWW, + verniz para configurações CMYKWV).
A utilização de verniz pode ajudar a reduzir a tensão na superfície.
Uma camada de branca é impressa automaticamente para isolar a elevação da camada de cor.
Modos especiais:
Alto (White): A elevação é formada com tinta branca (+ verniz, quando disponível).
Alto-Plus (Mold) imprime apenas a elevação (sem camada de cor no topo).
NOTA
Certifique-se de que faz as definições corretas de gestão de cores antes de começar a trabalhar no design. Para mais informações, consulte a secção PRISMAelevate XL Extensions para Adobe Photoshop e Illustrator.

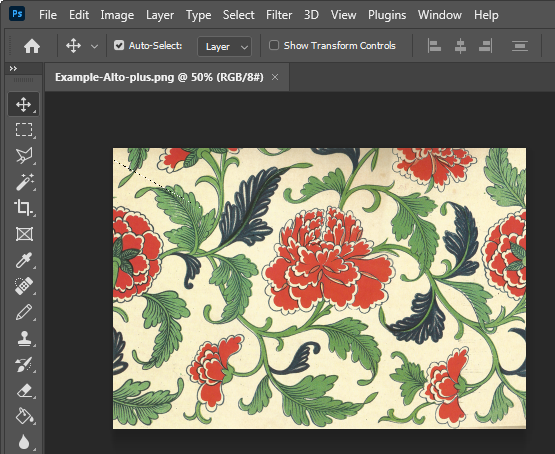

Neste procedimento, utilizamos o Photoshop.
Utilize a camada para desenhar o mapa de elevação.
O branco não é elevado e o preto é elevado ao máximo.
Quando utilizar o Adobe Illustrator, certifique-se de que todos os objetos na camada de elevação estão em escala de cinzentos. Selecione todos os objetos na camada e selecione [Escala de cinzentos] no separador [Cor].
É possível abrir PRISMAelevate XL Extensions através de [Window] -> [Extensions (legacy)]
Selecione o [Tipo de efeito] .
Neste exemplo, utilizamos o modo Alto-Plus.
Selecione o [Mapa de elevação] .
Neste exemplo, chamámos ao grupo 'Elevation'.
Defina a [Elevação máxima] .
Para Alto-Plus, a altura máxima é de 4 mm. Pode definir o máximo mais baixo, mas não mais alto. A cor preta no mapa de elevação representa a elevação máxima que é definida aqui.
Para obter mais informações sobre opções de composição de cores, consulte PRISMAelevate XL Extensions para Adobe Photoshop e Illustrator.
Pode rodar, alterar ou aumentar ou diminuir o zoom na pré-visualização, da seguinte forma:
Mantenha premido o botão esquerdo do rato para rodar a pré-visualização.
Mantenha premido o botão direito do rato para deslocar a pré-visualização.
Rode a roda do rato para aumentar ou diminuir o zoom da pré-visualização.
Assinale a caixa de verificação para mostrar apenas a elevação no seu design.
Assinale a caixa de verificação para realçar áreas com um intervalo de altura específico.
Para alterar o intervalo, pode ajustar os valores do intervalo ou arrastar a régua para a posição correta. Para alterar a cor de realce, clique no botão colorido.
As inclinações demasiado acentuadas (entre 60 e 90 graus) podem apresentar margens escurecidas no lado da obra de arte impressa.
A camada/grupo [Destaque] não fará parte do seu design final.
Utilize as camadas para identificar e alterar efeitos indesejados no seu design.

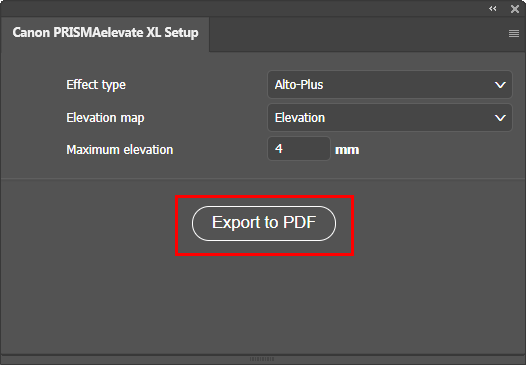

Quando estiver satisfeito com o seu design, pode exportá-lo como um PDF pronto para impressão no painel [PRISMAelevate XL Setup].
É aconselhável utilizar o nome proposto para o seu PDF: "Nome + Tipo de efeito + Valor de elevação máx.".
NOTA
[Verificação do layout] para trabalhos de impressão Alto e Alto-Plus
Esta definição permite-lhe verificar a disposição e a cor de um trabalho de impressão sem ter de imprimir todo o trabalho com elevação. São enviados dois trabalhos de impressão em lote para a impressora. O trabalho de impressão incluindo a elevação e o trabalho de impressão [Verificação do layout] sem a elevação. Para mais informações, consulte a secção Imprimir um trabalho elevado.
