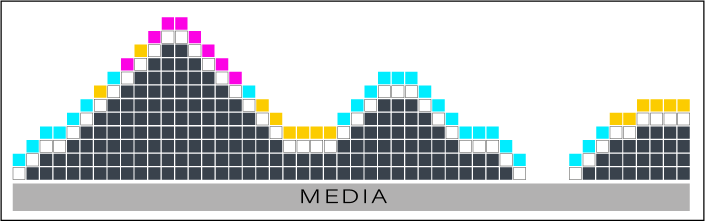

Altoでは最大1mm、Alto-Plusでは最大4mmの傾斜。
傾斜はCMYKで構成されている（CMYKWW設定の場合は＋白、 CMYKWV設定の場合は＋ニス）。
ワニスの使用は表面張力を下げるのに役立つ。
傾斜をカラーレイヤーから分離するために、白のレイヤーが自動的に印刷される。
特殊モード:
Alto (White): 傾斜は白インク（利用可能な場合はニスも）で構築される。
Alto-Plus (Mold) は傾斜だけを印刷する（最上層にカラーレイヤーなし）。
メモ
デザイン作業を始める前に、正しいカラーマネージメントに設定してください。詳細は、Adobe PhotoshopおよびIllustrator用PRISMAelevate XL Extensions を参照してください。

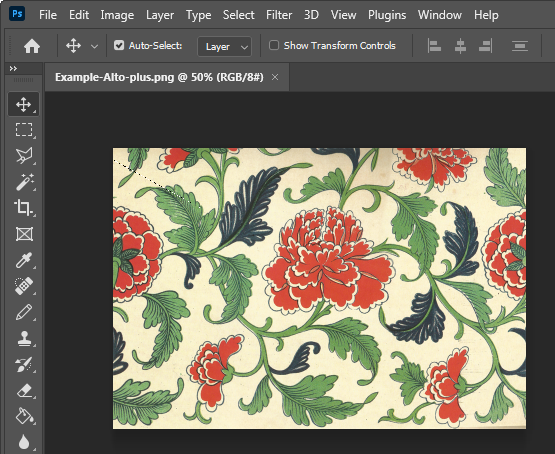

この手順ではPhotoshopを使用する。

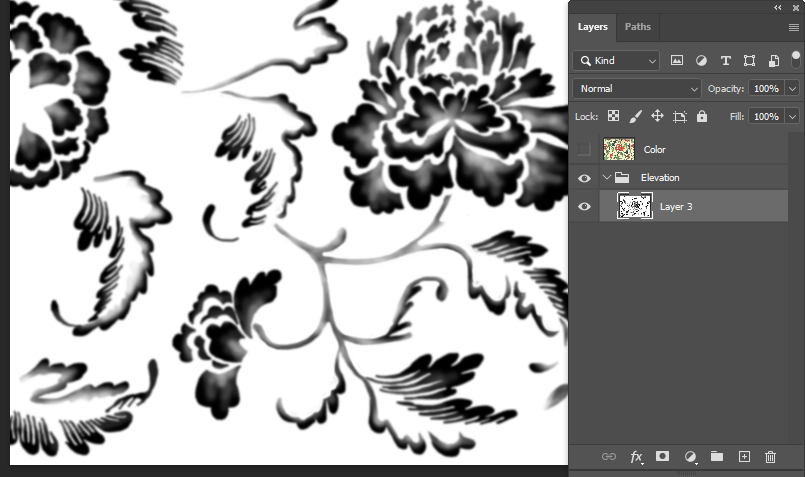

このレイヤーでエレベーションマップをデザインします。
白は傾斜せず、黒は最大傾斜です。

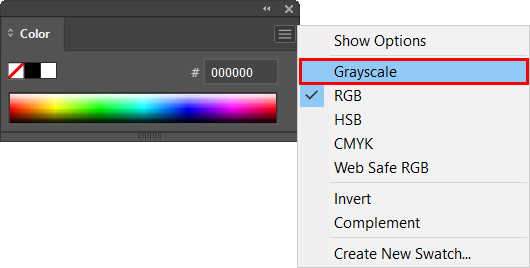

Adobe Illustratorを使用する場合は、傾斜レイヤーすべてのオブジェクトがグレースケールであることを確認してください。レイヤーすべてのオブジェクトを選択し、[Color]タブで[Grayscale]を選択します。
PRISMAelevate XL Extensionsを開くには、[Window] -> [Extensions (legacy)]と進みます。

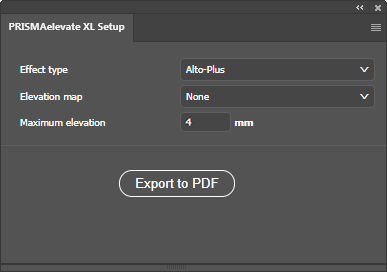

[効果の種類] .を選択する
この例では、Alto-Plusモードを使用する。
[高度マップ] .を選択する
この例では、グループ名を 'Elevation'とした。
[最大高度] を設定する
Alto-Plusの場合、最大高さは4mmです。最大高さを低く設定することはできますが、高く設定することはできません。エレベーションマップの黒色は、設定した最大傾斜を表している。
レンダーオプション詳細については、Adobe PhotoshopおよびIllustrator用PRISMAelevate XL Extensions を参照してください。

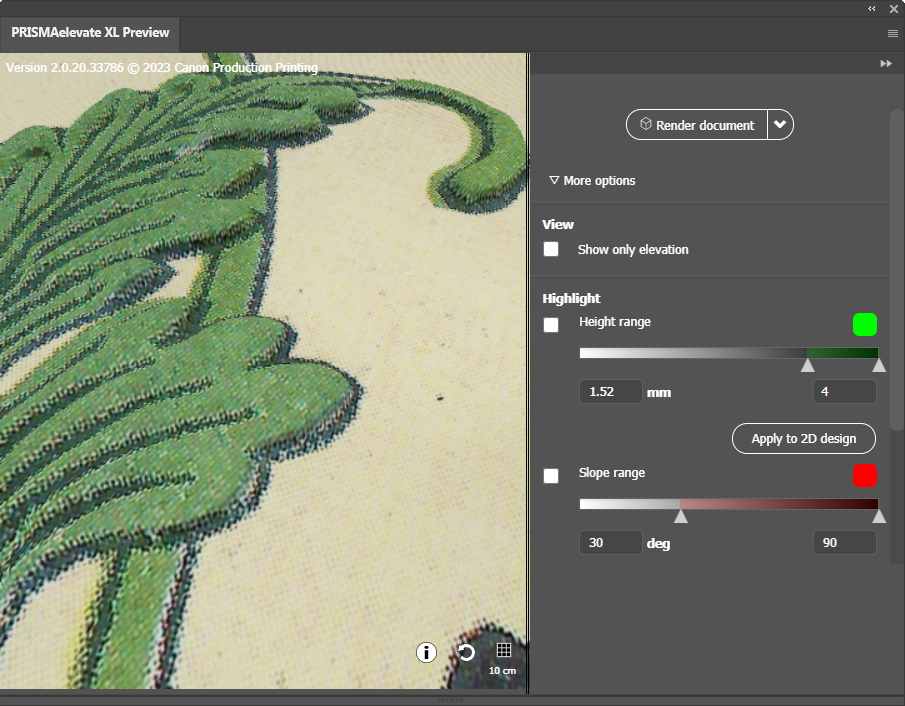

プレビューは、以下の方法で回転、シフト、または拡大／縮小することができます。
マウスの左ボタンをクリックして押し続け、プレビューを回転させる。
マウスの右ボタンをクリックして押し続け、プレビューをシフトさせる。
マウスホイールを回転させて、プレビューを拡大・縮小する。

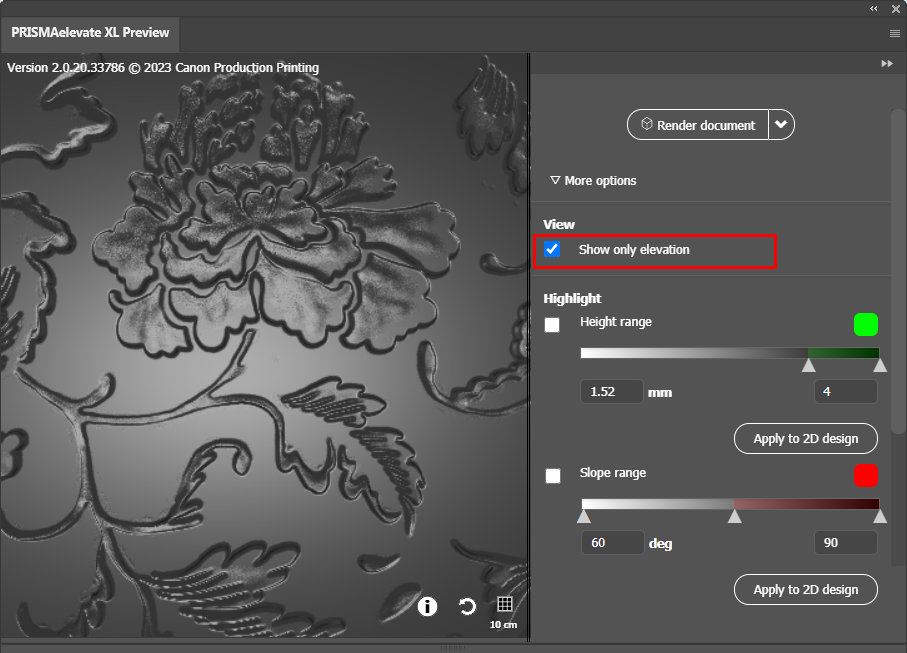

チェックボックスにチェックを入れると、デザインの傾斜のみが表示されます。

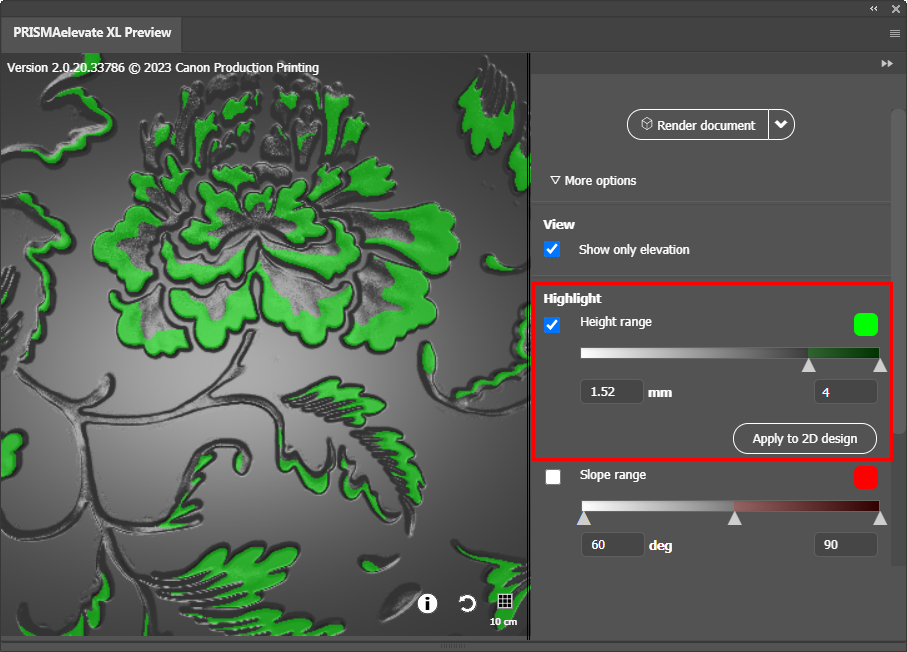

チェックボックスにチェックを入れると、任意の高さ範囲が強調表示されます。
範囲を変更するには、範囲の値を調整するか、ルーラーを正しい位置にドラッグします。強調表示の色を変更するには、カラーボタンをクリックします。

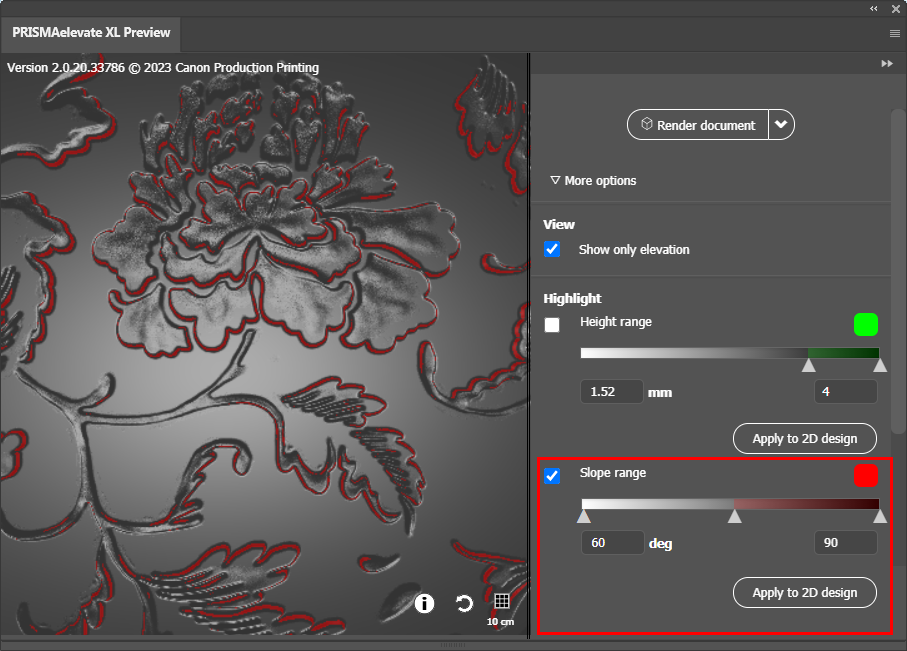

傾斜が急すぎる（60～90°）と、印刷したアートワークの側面に黒ずんだ端が現れることがあります。
[ハイライト] レイヤー／グループは最終的なデザインの一部にはなりません。
レイヤーで、デザインの望ましくない効果を特定し、変更します。

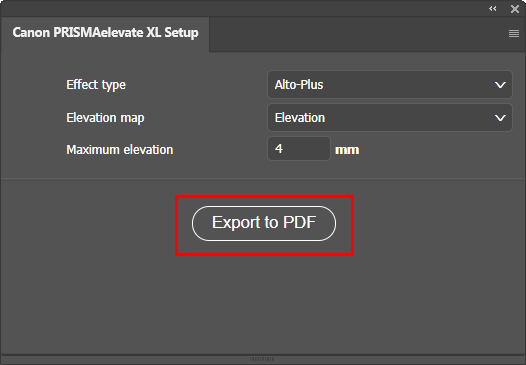

デザインに満足したら、デザインを[PRISMAelevate XL Setup]パネルの印刷可能PDFとしてエクスポートします。
予定のPDF名前をお勧めします：「名前＋効果の種類＋最大傾斜値」。
メモ
[レイアウトチェック] AltoおよびAlto-Plus印刷ジョブ用。
この設定により、ジョブ全体を傾斜印刷することなく、印刷ジョブのレイアウトや色を確認することができます。2バッチ印刷ジョブがプリンタに送信されます。傾斜を含む印刷ジョブと、傾斜を含まない [レイアウトチェック] 印刷ジョブ。詳細は 傾斜ジョブを印刷 を参照のこと。
