A nyomtató nagy áramlású vákuumrendszert használ a hordozónak a nyomtatóasztalhoz való rögzítéséhez. Három vákuumszivattyút használnak az asztal belsejében lévő levegő kiürítésére. Ahhoz, hogy a rendszer hatékonyan működjön a nyomtatás során, a vákuumasztal összes lyukát le kell fedni.
|

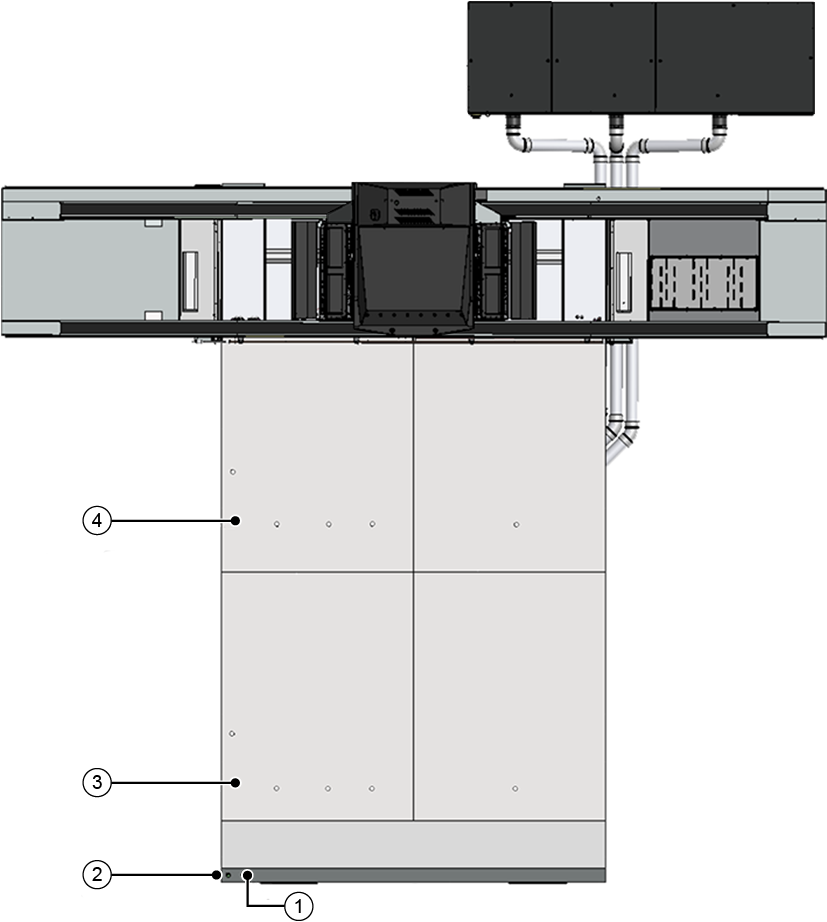

Címke |
Hardver leírása |
|---|---|
|
1 |
Vákuummérő |
|
2 |
Nyomtatás indítása gomb |
|
3 |
Az A nyomtatási zóna eredete |
|
4 |
A B nyomtatási zóna eredete |
Az asztal két nyomtatási zónával használható, A és B. Ez lehetővé teszi a 2-Up Dual Origin nyomtatást (lásd a 6. fejezetet). A nyitott vákuumlyukakat a nyomtatáshoz le kell maszkolni.
A vákuummérő az asztalon található. A vákuumtáblában lévő tényleges nyomás vizuális megjelenítését biztosítja.
MEGJEGYZÉS
Ha a vákuummérő 40 "H2Oalatt mutat, és a vákuumszellőzőnyílások zárva vannak, és az összes vákuumnyílást I/O papírral vagy hasonló nem porózus közeggel fedik le, akkor szivárgás lehet a vákuumrendszerben. Ha ez bekövetkezik, hívjon szervizt.
A porózus hordozókra történő nyomtatás vagy a vákuumszellőző beállítások csökkentése miatt a mérőműszer kevesebb mint 40 "H2O-tmutathat, és ez bizonyos körülmények között elfogadható.
Két nyomtatási zóna van, A és B. Mindegyik zónának saját származási és regisztrációs tűje van.
A vákuum lábpedállal kapcsolgatható be vagy ki az asztal vákuum. Kéz nélküli működtetése segít a kezelőnek a vákuum asztalra rögzíteni a hordozót. A vákuumot a nyomtatás megkezdése előtt be kell kapcsolni, és a vákuumot nem lehet kikapcsolni a nyomtatás befejezéséig
A nyomtatóhoz 2 lábpedálos kapcsoló tartozik. Mindegyik lábpedál a következő funkciókat biztosítja:
Ha a szivattyúk ki vannak kapcsolva, a lábpedál bekapcsolja őket, és megnyitja a vákuumszelepeket.
Ha a szivattyúk be vannak kapcsolva, a pedál felváltva nyitja és zárja a vákuumszelepeket. A szivattyúk kikapcsolásához kattintson a szivattyú ikonra a nyomtató felhasználói felületén.
Megemeli vagy leengedi a hordozó regisztrációs csapjait (ha a kapcsolót 2 másodpercig lenyomva tartja) a megfelelő nyomtatási zónában.

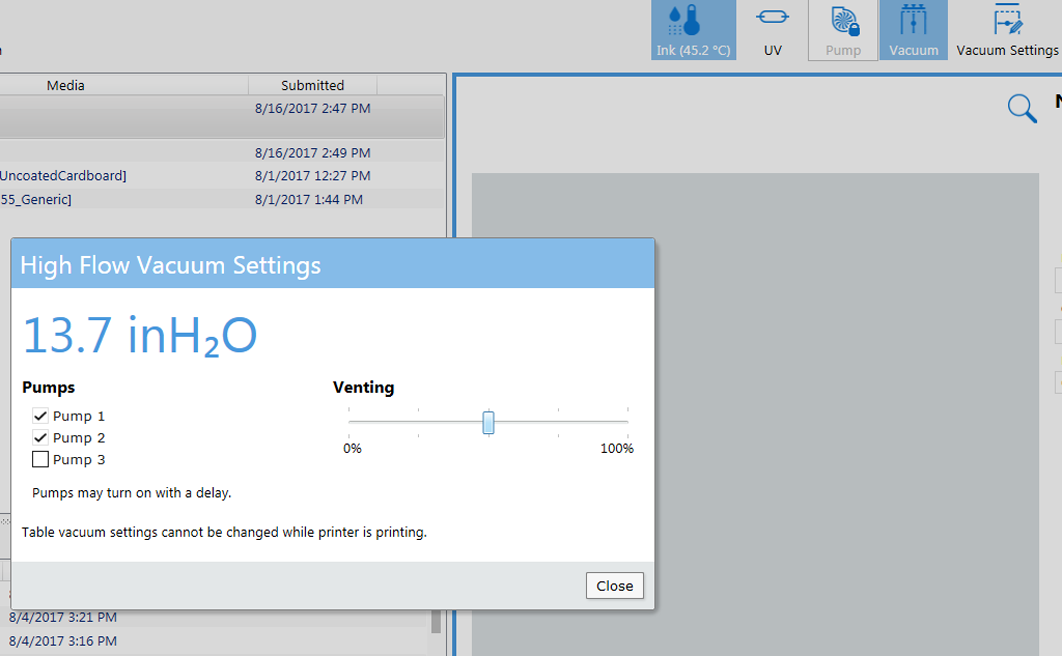

A vákuumasztalhoz három vákuumszivattyú van csatlakoztatva. Kattintson a Vákuumbeállítás ikonra a vákuumbeállítás ablak megnyitásához. Itt lehet beállítani az aktív vákuumszivattyúk számát. A vákuumszivattyúk a nyomtatási feladat vagy feladatok teljes időtartama alatt bekapcsolva maradnak. Három vákuumszelep szabályozza az áramlást a vákuumszivattyúktól az asztalhoz. A vákuumszelepek nyitása és zárása az asztal vákuumának be- és kikapcsolásához vagy a lábpedálos kapcsolókkal, vagy a felhasználói felületen a Vákuum ikonra kattintva történik. A Szivattyú ikon az aktív vákuumszivattyúk be- és kikapcsolására szolgál. Nem hatékony, ha a vákuumszivattyúkat két nyomtatás között be- és kikapcsolják, mert időbe telik, amíg mindegyik szivattyú eléri a teljes vákuumot.
MEGJEGYZÉS
A szivattyúk NEM kapcsolnak ki automatikusan, ha egy ideig nem használják őket. A szivattyúkat az UI ikon vagy a szivattyúdobozon lévő hálózati kapcsoló segítségével kell kikapcsolni.
A hullámkartonra történő nyomtatáshoz vákuumszellőzőnyílások vannak kialakítva. A szellőzőnyílások segítségével csökkenthető a vákuum és a levegő áramlása az asztalban. Ez a vezérlés lehetővé teszi a nyomtatást a hullámkarton széleihez közelebb. A szellőztetés 4 szintje biztosított: 0%, 25%, 50%, 75%, 100%. Kattintson a Vákuumbeállítás ikonra a vákuumbeállítás ablak megnyitásához. Itt lehet beállítani a szellőzés szintjét.
Ha a hordozó széléhez közel nyomtat, a lehető legnagyobb mértékben nyissa ki a szellőzőnyílásokat, miközben a hordozót továbbra is tartja. A vákuummérőre hivatkozva érje el az ideális 10 "H2Oés 15 "H2Oközötti értéket, attól függően, hogy milyen közegben és milyen közel nyomtat a széléhez.
MEGJEGYZÉS
Az aktív szivattyúk száma, a légtelenítés mértéke és a közeg jellemzői befolyásolják a közeg asztalhoz rögzítéséhez szükséges vákuum szintjét. A kezelőnek kell meghatározni, hogy a vákuum milyen mértékű legyen ahhoz, hogy a hordozót a vákuumasztalra húzza és rögzítse anélkül, hogy a nyomtatás minőségére negatív hatással lenne.
Ha a közeg nem fedi le a vákuumasztal teljes területét, akkor a közeg körüli teljes területet le kell maszkolnia, hogy zárt vákuumrendszert hozzon létre. Az asztal lefedéséhez használjon hulladék hordozót vagy nem porózus anyagot, amely kisebb, mint a hordozó vastagsága. A maszkolóanyagot a hordozó széle alá kell helyezni, 5-25 mm közötti átfedéssel
MEGJEGYZÉS
Ha nincs átfedés vagy rés a hordozó és a maszkolóanyag között, a festék a hordozó széle körül az asztalra kerülhet.
Ha a tinta felhalmozódik az asztalon, távolítsa el a tintát. Ennek elmaradása befolyásolhatja a nyomtatási hézagot, az pedig a vákuum asztal képességét a hordozó megfelelő rögzítésére. A festék eltávolításához javasoljuk, hogy egyenes élű borotvapengét tartalmazó festékkaparót használjon.
FONTOS
Ne lépjen rá, és ne gyakoroljon nyomást a nyomtató vákuumasztalának azon végeire, ahol a lépést nem engedő címke van elhelyezve.
Ha nyomás éri a vákuumfóliák széleit, azok meghajolhatnak vagy elhajolhatnak, és így befolyásolhatják a nyomtatóasztal síkját, és ezáltal a nyomtatás minőségét. Ugyanez vonatkozik az egész asztalra, de kisebb mértékű nyomás, például az asztalon való áthajolás, hogy elérje a középső területet, elfogadható.
