Kalibrere en mediefamilie

Målet for mediefamiliekalibreringen er at opnå konsistent farvekvalitet over tid for medier fra samme mediefamilie.

Kalibrer en mediefamilie i følgende situationer:

  • Efter installationen af udskrivningssystemet for standardmediefamilierne for bestrøget og ubestrøget.

  • Når der oprettes en ny mediefamilie.

  • Når din tjenesteorganisation udskifter systemdele.

  • Når du udskriftskvaliteten fortsat skal være høj for ofte anvendte mediefamilier.

Et kurveikon indikerer, at en mediefamilie ikke er kalibreret. Dette ikon vises, når en ny mediefamilie blev oprettet uden kalibrering, eller når timeren for mediefamiliekalibrering er udløbet.

Det anbefales at bruge det interne spektrofotometer for at opnå en hurtigere kalibrering. Udskriftskvaliteten er mindst lige så høj som med i1-spektrofotometeret. Du kan bruge det interne spektrofotometer til følgende medier. Til alle andre medier skal du bruge i1-spektrofotometret:

  • Mediestørrelser: A3 / 11" x 17", SRA3 / 12"x 18", 330 mm x 483 mm / 13" x 19"

  • Medievægte for ubestrøget medietype: 64 - 300 g/m² / 17 lb bond - 110 lb cover

  • Medievægte for bestrøget medietype: 70 - 300 g/m² / 19 lb bond - 110 lb cover

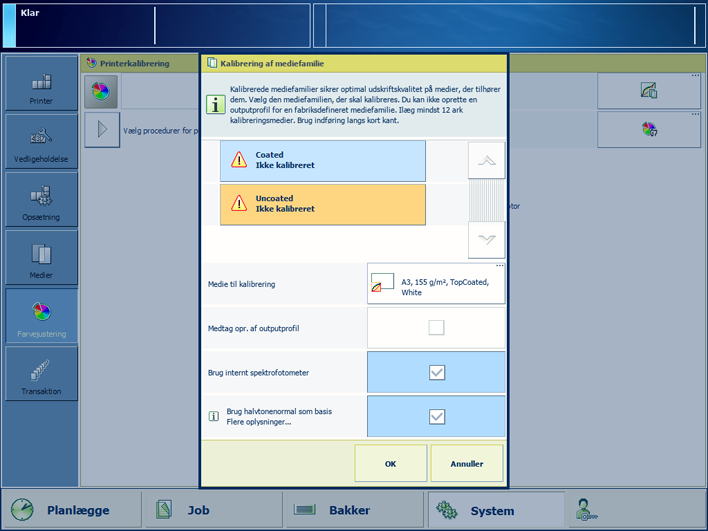

Indstillinger for mediefamiliekalibrering

Værktøjer

i1-spektrofotometer.

Inden du begynder

Du kan finde flere oplysninger om:

Fremgangsmåde

  1. Kalibrer printeren. (Kalibrer printeren)
    VIGTIGT

    Du skal altid udføre en printerkalibrering, før du fortsætter med denne procedure.

  2. Tilslut i1-spektrofotometeret til USB-porten på kontrolpanelet, hvis det er nødvendigt.
  3. Tryk på [System]  → [Farvejustering]  → [Kalibrer medieserie] .
  4. Vælg den mediefamilien, der skal kalibreres.
  5. Vælg eventuelt mediet til kalibreringen.

    Systemet viser det medie, der er valgt til kalibrering som standard.

  6. Ilæg kalibreringsmediet.
  7. Angiv, om du vil bruge det interne spektrofotometer eller i1-spektrofotometret.
  8. Tryk på [OK].
  9. Følg vejledningen på betjeningspanelet.

Resultater

Efter mediefamiliens kalibrering viser feedbackvinduet resultaterne for den udførte procedure.

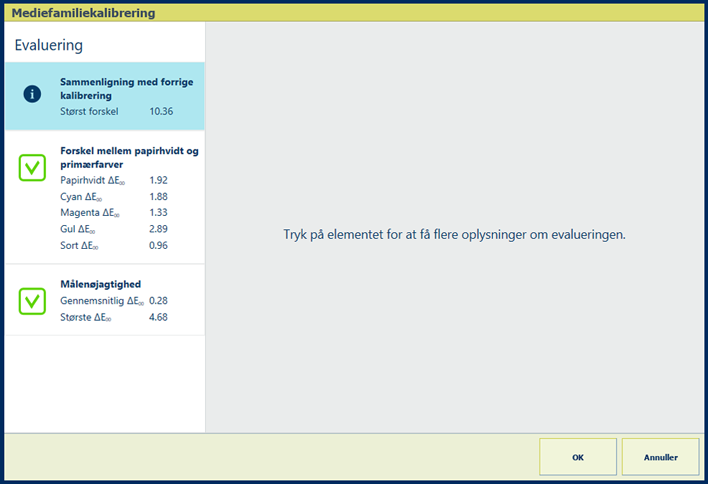

Feedbackvinduet for mediefamiliens kalibreringsprocedure

Når der vises to grønne flueben, skal du trykke på [OK] for at gemme de nye kalibreringskurver.

Når der vises et rødt kryds, skal du bruge tabellen nedenfor til at evaluere resultatet. Klik derefter på [OK] for at gemme de nye kalibreringskurver eller [Annuller] for at kassere resultaterne.

Feedbackskærm

Bemærkninger

Beskrivelse

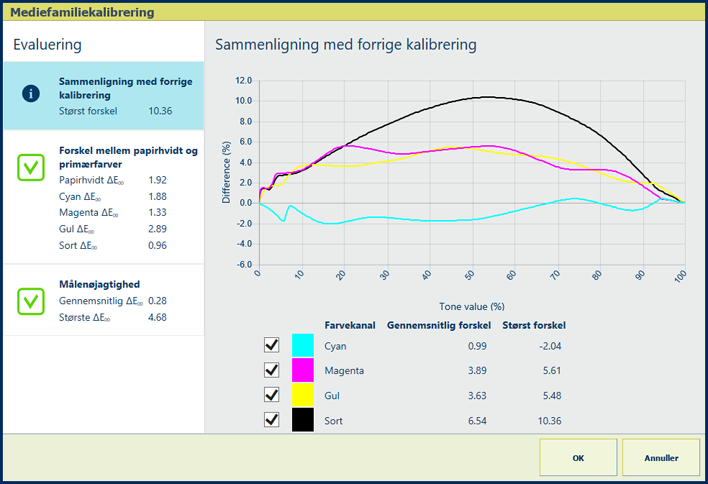

CMYK-linjerne i grafen viser, hvor mange procent farven afviger sammenlignet med den forrige mediefamiliekalibrering.

Værdierne [Størst forskel] og [Gennemsnitlig forskel] for oplysningerne i [Sammenligning med forrige kalibrering] er indikatorer på hyppigheden af mediefamiliekalibreringen.

BEMÆRK

For den første mediefamiliekalibrering er der ingen referenceværdier og derfor ingen feedbackoplysninger.

Evaluering

  • Når værdifarven [Størst forskel] er mindre end ca. 2 for hver farve, kan du kalibrere mindre ofte uden at miste synlig farvekvalitet.

  • Når værdien [Størst forskel] er mellem ca. 2 og ca. 4 for hver farve, anbefales du at fortsætte kalibreringen med den aktuelle kalibreringsfrekvens.

  • Når værdien [Størst forskel] er større end ca. 4 for én eller flere farver, anbefales du at kalibrere oftere for at opnå en højere farvestabilitet.

Beskrivelse

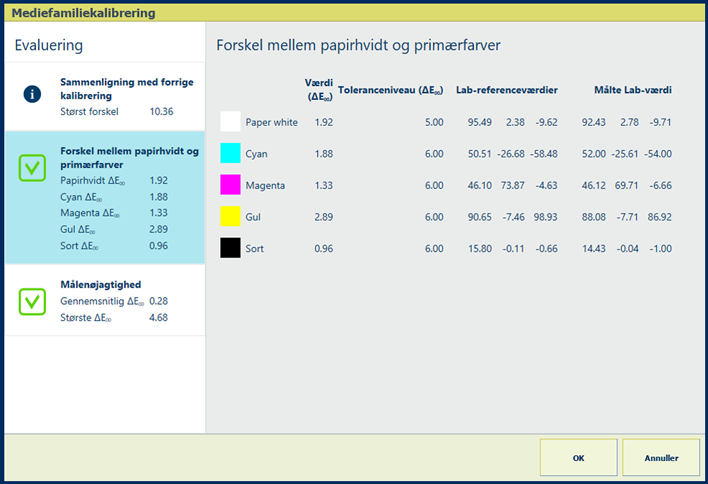

ΔE-værdierne for oplysningerne i [Forskel mellem papirhvidt og primærfarver] er indikatorer for forskellen mellem referenceværdierne og de målte værdier.

[Lab-referenceværdier] hentes under den første mediefamiliekalibrering.

Evaluering

  • Når hver ΔE-værdi er mindre end toleranceniveauet, er farvekvaliteten i orden.

  • Når en ΔE-værdi er større end toleranceniveauet, skal du først kontrollere, at de anvendte medier er det samme som de medier, der bruges i den første mediefamiliekalibrering. Kontrollér derefter printertilstanden om nødvendigt.

Beskrivelse

ΔE-værdierne i oplysningerne for [Målenøjagtighed] er indikatorer for den nøjagtighed, som felterne udskrives og måles med.

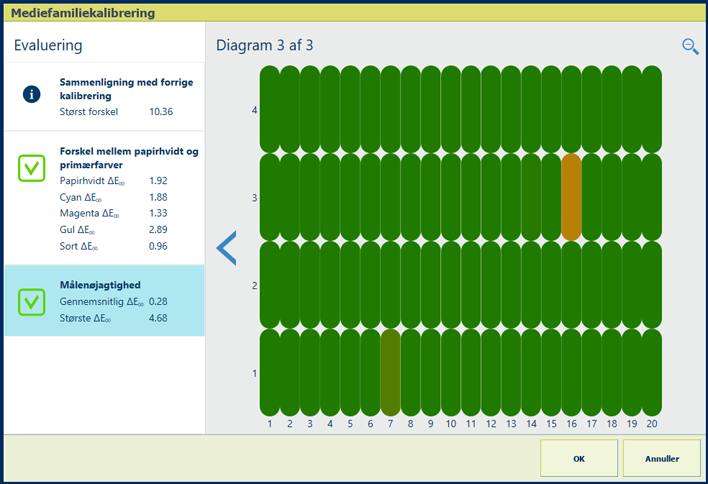

Kontrolpanelet viser et heatmap, hvor felternes placeringer svarer til det udskrevne diagram.

Evaluering

  • Når den gennemsnitlige ΔE-værdi er mindre end værdien for [Værdien, hvor heatmap bliver grønt] , bliver felterne på kontrolpanelet grønne, og farvekvaliteten er god.

  • Når den gennemsnitlige ΔE-værdi er mellem værdien [Værdien, hvor heatmap bliver grønt] og værdien [Værdien, hvor heatmap bliver rødt] , bliver felterne på kontrolpanelet orange-lignende, og farvekvaliteten kan stadig være i orden. Du kan imidlertid afprøve indstillingerne på listen nedenfor.

  • Når den gennemsnitlige ΔE-værdi er større end værdien [Værdien, hvor heatmap bliver rødt] , bliver felterne på kontrolpanelet røde. Det anbefales at prøve én eller flere indstillinger på nedenstående liste.

Indstillinger til forbedring af farvekvalitet

  • Kontrollér feltet på det udskrevne diagram

    På kontrolpanelet skal du bruge symbolerne > og < til at rulle gennem kalibreringsdiagrammerne. Brug zoomsymbolet til at zoome ind eller ud.

    Tryk derefter på det røde felt for at finde række- og kolonnenummeret og kontrollere det tilsvarende felt på det udskrevne diagram for at løse problemet. Kalibrer derefter mediefamilien igen.

  • Kalibrer mediefamilien igen

    Der er muligvis gået noget galt under brugen af i1-spektrofotometeret.

  • Kalibrer printeren

    Se . Kalibrer printeren.
