执行 G7 灰度验证过程

使用 PRISMAsync Print Server，可以验证打印输出是否符合 G7 灰度目标。

G7 灰度验证应用于介质系列的所有介质。您只需要为介质系列的一个介质执行 G7 灰度验证。这是也用于介质系列校准的介质。每次执行 G7 灰度验证时，确保使用相同的介质。

工具

i1Pro3 分光光度计（还支持 i1Pro2）

过程

1. 将 i1Pro3 分光光度计连接到控制面板的 USB 端口。

2. 按 [系统]  → [颜色调整]  → [G7® 灰度验证] 。

3. 选择要验证的 G7 介质系列。

4. 如果需要，请选择要验证的介质。

   系统将显示为验证选择的默认介质。

5. 装入验证介质。

6. 按 [确定] 。

7. 按照控制面板上的说明进行操作。

结果

在您执行 G7 灰度验证后，反馈窗口将显示执行过程的结果。

G7 验证过程的反馈窗口

当您看到两个绿色复选框图标时，请按[确定] 以继续。

当您看到一个红色十字图标时，请使用下表来评估结果，然后单击[确定] 继续。

	说明 [G7® 灰度验证] 信息指示用当前打印机条件、所用介质和相应的输出配置文件实现的颜色精度。 图表按每个颜色通道显示如何关闭测量值以满足 G7 目标值。耐受由虚线显示。
	评估 当平均 ΔL 或 ΔCh 值小于设置的阈值时，颜色质量会很好。 当平均 ΔL 或 ΔCh 值大于设置的阈值时，请仔细检查打印的输出。测量、介质或打印机条件可能有问题。
	说明 [测量精度] 信息的 ΔE 值是打印和测量色标的精度指示器。 控制面板显示一个热图，其色标位置与打印的图表相对应。
	评估 当平均 ΔE 值小于 [热图变绿时的值] 值时，控制面板上的色标会变为绿色且颜色质量很好。 当平均 ΔE 值介于 [热图变绿时的值] 值和 [热图变红时的值] 值之间时，控制面板上的色标会变为准橙色而且颜色质量仍然很好。但是，您可能希望尝试下面列表中的选项。 当平均 ΔE 值大于 [热图变红时的值] 值时，控制面板上的色标会变为红色。建议您尝试下面列表中的一个或多个选项。
	用于改进颜色质量的选项 检查打印图表上的色标 在控制面板上，使用 > 和 < 符号滚动显示校准图表。使用缩放符号放大或缩小。 然后，按红色色标找到行号和列号，以检查打印图表上的相应色标以解决问题。然后，再次执行此验证过程。 再次校准介质系列 在使用 i1Pro3 分光光度计时可能出现了错误。 校准打印机

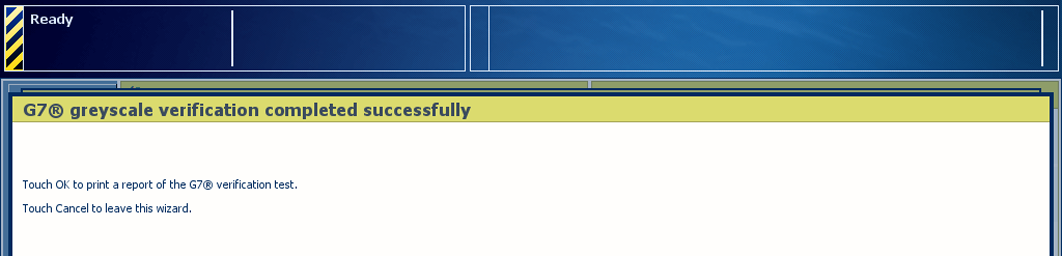

如果要打印执行的 G7® 验证测试的详细报告，请按[确定] 。

用于打印详细报告的选项

您还可以在 Settings Editor 中下载执行的 G7® 验证测试的详细报告。

位置：[支持]  → [故障排除]  → [下载 PDF 格式的 G7® 验证测试报告]  .

G7® 验证测试报告示例
